ポイントタップシリーズ TiNコーティングロングシャンク TIN-LT-POT

Name: ポイントタップシリーズ TiNコーティング ロングシャンク TIN-LT-POT
Brand: オーエスジー
SKU: 223000437258
Rating: 5 (1 reviews)

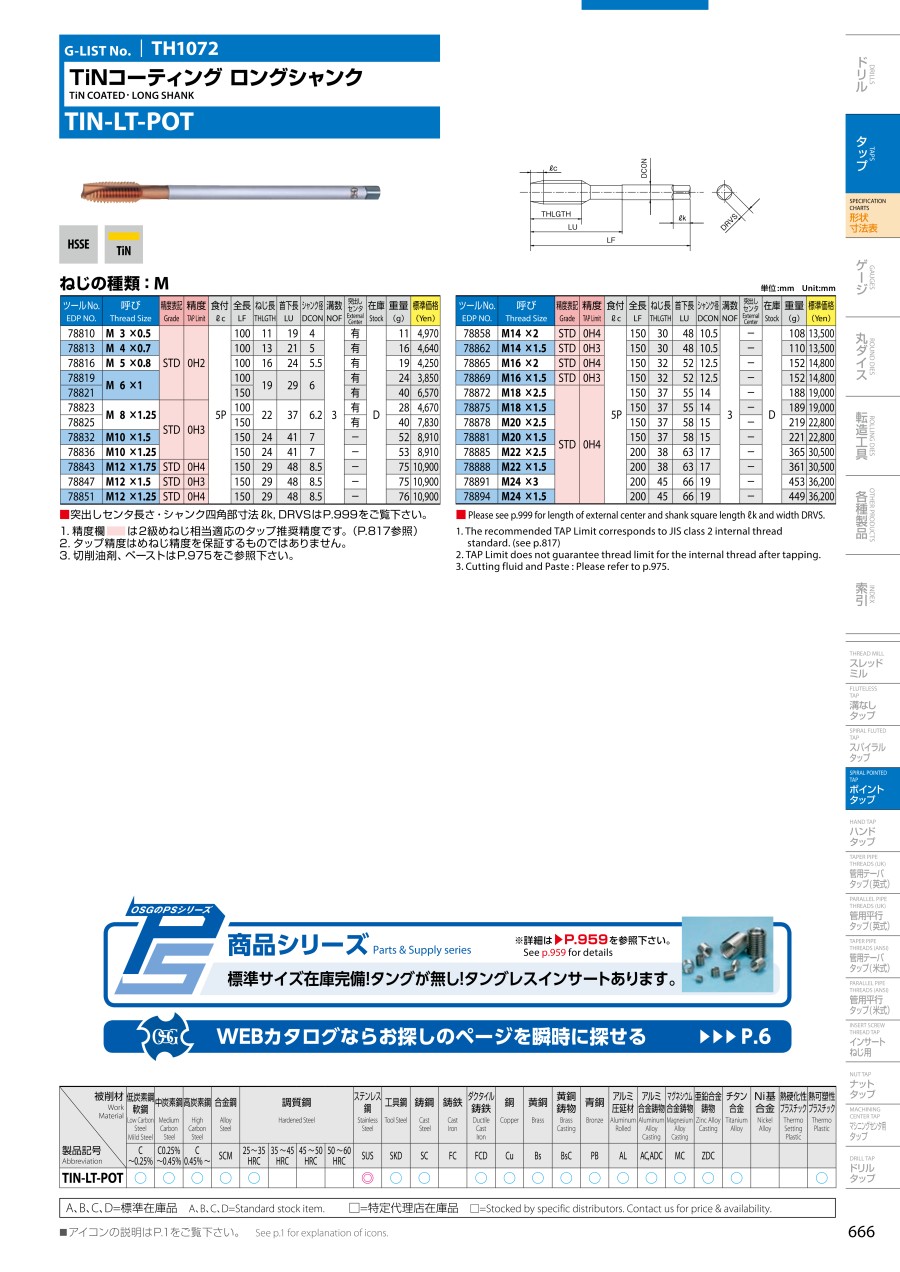

カタログ

通常単価(税別): 4,243円～30,165円

税込単価: 4,667円～33,182円

通常出荷日：3日目～10日目

被削材は幅広く適用できますが、特にステンレス鋼、調質材などの通り穴の高速ねじ立てに適しています。

55.0

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

詳細を確認

よく一緒に見られています

オーエスジー

ポイントタップシリーズ一般用ロングシャンク EX-LT-POT

通常価格(税別)： 2,389円 (税込価格：2,628円)

通常出荷日：在庫品1日目

よく一緒に見られています

オーエスジー

Aタップシリーズポイントタップロングシャンク A-LT-POT

通常価格(税別)： 4,315円 (税込価格：4,747円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

シャンク形状・突出しセンタ長さ

型番リスト

表示件数

型番

ねじサイズ（呼び）

ピッチ（P）

精度（等級）

全長

(mm)

ねじ長

(mm)

首下長

(mm)

シャンク径

(mm)

ツールNo.

CADデータ有無

最小発注数量

M3	0.5	0H2	100	11	19	4	78810	-	1個
M4	0.7	0H2	100	13	21	5	78813	-	1個
M5	0.8	0H2	100	16	24	5.5	78816	-	1個
M6	1	0H2	100	19	29	6	78819	-	1個
M6	1	0H2	150	19	29	6	78821	-	1個
M8	1.25	0H3	100	22	37	6.2	78823	-	1個
M8	1.25	0H3	150	22	37	6.2	78825	-	1個
M10	1.5	0H3	150	24	41	7	78832	2D/3D	1個
M10	1.25	0H3	150	24	41	7	78836	2D/3D	1個
M12	1.5	0H3	150	29	48	8.5	78847	2D/3D	1個
M12	1.25	0H4	150	29	48	8.5	78851	2D/3D	1個
M12	1.75	0H4	150	29	48	8.5	78843	2D/3D	1個
M14	1.5	0H3	150	30	48	10.5	78862	2D/3D	1個
M14	2	0H4	150	30	48	10.5	78858	2D/3D	1個
M16	1.5	0H3	150	32	52	12.5	78869	2D/3D	1個
M16	2	0H4	150	32	52	12.5	78865	2D/3D	1個
M18	1.5	0H4	150	37	55	14	78875	2D/3D	1個
M18	2.5	0H4	150	37	55	14	78872	2D/3D	1個
M20	1.5	0H4	150	37	58	15	78881	2D/3D	1個
M20	2.5	0H4	150	37	58	15	78878	2D/3D	1個
M22	1.5	0H4	200	38	63	17	78888	2D/3D	1個
M22	2.5	0H4	200	38	63	17	78885	2D/3D	1個
M24	1.5	0H4	200	45	66	19	78894	2D/3D	1個
M24	3	0H4	200	45	66	19	78891	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

4,981円 ( 5,479円 )	10日目
4,746円 ( 5,221円 )	3日目
4,502円 ( 4,952円 )	3日目
4,243円 ( 4,667円 )	9日目
6,490円 ( 7,139円 )	3日目
4,754円 ( 5,229円 )	3日目
7,717円 ( 8,489円 )	3日目
8,800円 ( 9,680円 )	3日目
8,800円 ( 9,680円 )	3日目
9,188円 ( 10,107円 )	3日目
9,188円 ( 10,107円 )	3日目
9,188円 ( 10,107円 )	3日目
11,217円 ( 12,339円 )	3日目
11,217円 ( 12,339円 )	3日目
12,390円 ( 13,629円 )	3日目
12,390円 ( 13,629円 )	3日目
15,684円 ( 17,252円 )	3日目
15,684円 ( 17,252円 )	3日目
19,155円 ( 21,071円 )	3日目
19,155円 ( 21,071円 )	3日目
25,521円 ( 28,073円 )	3日目
25,521円 ( 28,073円 )	3日目
30,165円 ( 33,182円 )	3日目
30,165円 ( 33,182円 )	3日目

詳細情報

基本情報

基本情報

被削材は幅広く適用できますが、特にステンレス鋼、調質材などの通り穴の高速ねじ立てに適しています。

ご注意

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
