オーエスジー

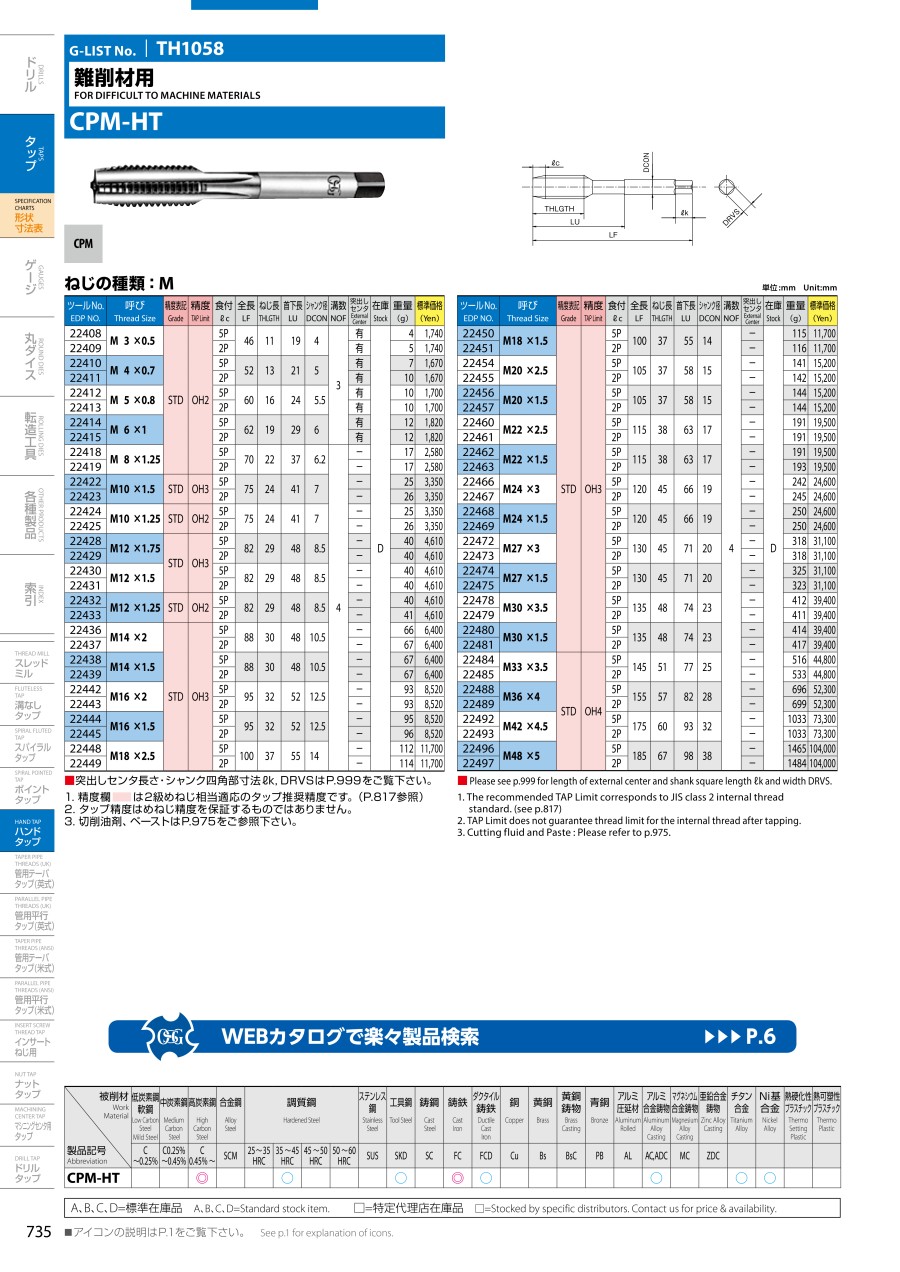

ハンドタップシリーズ難削材用 CPM-HT

Name: ハンドタップシリーズ 難削材用 CPM-HT
Brand: オーエスジー
SKU: 223000437090
Rating: 4.3 (8 reviews)

カタログ |

通常単価(税別): 1,938円～121,410円

税込単価: 2,132円～133,551円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

被削材が、高炭素鋼、工具鋼、合金鋼の鍛造、または調質材の20～45HRC程度の硬さのめねじ加工に最適

4.34.3

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

詳細を確認

未確定：候補が60型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

シャンク形状・突出しセンタ長さ

型番リスト

表示件数

型番

CPM-HT-OH2-2P-M8X1.25

CPM-HT-OH2-2P-M10X1.25

CPM-HT-OH2-2P-M12X1.25

CPM-HT-OH2-5P-M8X1.25

CPM-HT-OH2-5P-M10X1.25

CPM-HT-OH2-5P-M12X1.25

CPM-HT-OH3-2P-M10X1.5

CPM-HT-OH3-2P-M12X1.5

CPM-HT-OH3-2P-M12X1.75

CPM-HT-OH3-2P-M14X1.5

CPM-HT-OH3-2P-M14X2

CPM-HT-OH3-2P-M16X1.5

CPM-HT-OH3-2P-M16X2

CPM-HT-OH3-2P-M18X1.5

CPM-HT-OH3-2P-M18X2.5

CPM-HT-OH3-2P-M20X1.5

CPM-HT-OH3-2P-M20X2.5

CPM-HT-OH3-2P-M22X1.5

CPM-HT-OH3-2P-M22X2.5

CPM-HT-OH3-2P-M24X1.5

CPM-HT-OH3-2P-M24X3

CPM-HT-OH3-2P-M27X1.5

CPM-HT-OH3-2P-M27X3

CPM-HT-OH3-2P-M30X1.5

CPM-HT-OH3-2P-M30X3.5

CPM-HT-OH3-5P-M10X1.5

CPM-HT-OH3-5P-M12X1.5

CPM-HT-OH3-5P-M12X1.75

CPM-HT-OH3-5P-M14X1.5

CPM-HT-OH3-5P-M14X2

CPM-HT-OH3-5P-M16X1.5

CPM-HT-OH3-5P-M16X2

CPM-HT-OH3-5P-M18X1.5

CPM-HT-OH3-5P-M18X2.5

CPM-HT-OH3-5P-M20X1.5

CPM-HT-OH3-5P-M20X2.5

CPM-HT-OH3-5P-M22X1.5

CPM-HT-OH3-5P-M22X2.5

CPM-HT-OH3-5P-M24X1.5

CPM-HT-OH3-5P-M24X3

CPM-HT-OH3-5P-M27X1.5

CPM-HT-OH3-5P-M27X3

CPM-HT-OH3-5P-M30X1.5

CPM-HT-OH3-5P-M30X3.5

CPM-HT-OH4-2P-M33X3.5

CPM-HT-OH4-2P-M36X4

CPM-HT-OH4-2P-M42X4.5

CPM-HT-OH4-2P-M48X5

CPM-HT-OH4-5P-M33X3.5

CPM-HT-OH4-5P-M36X4

CPM-HT-OH4-5P-M42X4.5

CPM-HT-OH4-5P-M48X5

ねじサイズ（呼び）

ピッチ（P）

食付き部山数

精度（等級）

全長

(mm)

ねじ長

(mm)

首下長

(mm)

シャンク径

(mm)

溝数

ツールNo.

突き出しセンタ

CADデータ有無

最小発注数量

M3	0.5	2P	OH2	46	11	19	4	3	22409	有	-	1個
M4	0.7	2P	OH2	52	13	21	5	3	22411	有	-	1個
M5	0.8	2P	OH2	60	16	24	5.5	3	22413	有	-	1個
M6	1	2P	OH2	62	19	29	6	3	22415	有	-	1個
M8	1.25	2P	OH2	70	22	37	6.2	4	22419	-	2D/3D	1個
M10	1.25	2P	OH2	75	24	41	7	4	22425	-	2D/3D	1個
M12	1.25	2P	OH2	82	29	48	8.5	4	22433	-	2D/3D	1個
M3	0.5	5P	OH2	46	11	19	4	3	22408	有	-	1個
M4	0.7	5P	OH2	52	13	21	5	3	22410	有	-	1個
M5	0.8	5P	OH2	60	16	24	5.5	3	22412	有	-	1個
M6	1	5P	OH2	62	19	29	6	3	22414	有	-	1個
M8	1.25	5P	OH2	70	22	37	6.2	4	22418	有	2D/3D	1個
M10	1.25	5P	OH2	75	24	41	7	4	22424	-	2D/3D	1個
M12	1.25	5P	OH2	82	29	48	8.5	4	22432	-	2D/3D	1個
M10	1.5	2P	OH3	75	24	41	7	4	22423	-	2D/3D	1個
M12	1.5	2P	OH3	82	29	48	8.5	4	22431	-	2D/3D	1個
M12	1.75	2P	OH3	82	29	48	8.5	4	22429	-	2D/3D	1個
M14	1.5	2P	OH3	88	30	48	10.5	4	22439	-	2D/3D	1個
M14	2	2P	OH3	88	30	48	10.5	4	22437	-	2D/3D	1個
M16	1.5	2P	OH3	95	32	52	12.5	4	22445	-	2D/3D	1個
M16	2	2P	OH3	95	32	52	12.5	4	22443	-	2D/3D	1個
M18	1.5	2P	OH3	100	37	55	14	4	22451	-	2D/3D	1個
M18	2.5	2P	OH3	100	37	55	14	4	22449	-	2D/3D	1個
M20	1.5	2P	OH3	105	37	58	15	4	22457	-	2D/3D	1個
M20	2.5	2P	OH3	105	37	58	15	4	22455	-	2D/3D	1個
M22	1.5	2P	OH3	115	38	63	17	4	22463	-	2D/3D	1個
M22	2.5	2P	OH3	115	38	63	17	4	22461	-	2D/3D	1個
M24	1.5	2P	OH3	120	45	66	19	4	22469	-	2D/3D	1個
M24	3	2P	OH3	120	45	66	19	4	22467	-	2D/3D	1個
M27	1.5	2P	OH3	130	45	71	20	4	22475	-	2D/3D	1個
M27	3	2P	OH3	130	45	71	20	4	22473	-	2D/3D	1個
M30	1.5	2P	OH3	135	48	74	23	4	22481	-	2D/3D	1個
M30	3.5	2P	OH3	135	48	74	23	4	22479	-	2D/3D	1個
M10	1.5	5P	OH3	75	24	41	7	4	22422	-	2D/3D	1個
M12	1.5	5P	OH3	82	29	48	8.5	4	22430	-	2D/3D	1個
M12	1.75	5P	OH3	82	29	48	8.5	4	22428	-	2D/3D	1個
M14	1.5	5P	OH3	88	30	48	10.5	4	22438	-	2D/3D	1個
M14	2	5P	OH3	88	30	48	10.5	4	22436	-	2D/3D	1個
M16	1.5	5P	OH3	95	32	52	12.5	4	22444	-	2D/3D	1個
M16	2	5P	OH3	95	32	52	12.5	4	22442	-	2D/3D	1個
M18	1.5	5P	OH3	100	37	55	14	4	22450	-	2D/3D	1個
M18	2.5	5P	OH3	100	37	55	14	4	22448	-	2D/3D	1個
M20	1.5	5P	OH3	105	37	58	15	4	22456	-	2D/3D	1個
M20	2.5	5P	OH3	105	37	58	15	4	22454	-	2D/3D	1個
M22	1.5	5P	OH3	115	38	63	17	4	22462	-	2D/3D	1個
M22	2.5	5P	OH3	115	38	63	17	4	22460	-	2D/3D	1個
M24	1.5	5P	OH3	120	45	66	19	4	22468	-	2D/3D	1個
M24	3	5P	OH3	120	45	66	19	4	22466	-	2D/3D	1個
M27	1.5	5P	OH3	130	45	71	20	4	22474	-	2D/3D	1個
M27	3	5P	OH3	130	45	71	20	4	22472	-	2D/3D	1個
M30	1.5	5P	OH3	135	48	74	23	4	22480	-	2D/3D	1個
M30	3.5	5P	OH3	135	48	74	23	4	22478	-	2D/3D	1個
M33	3.5	2P	OH4	145	51	77	25	4	22485	-	2D/3D	1個
M36	4	2P	OH4	155	57	82	28	4	22489	-	2D/3D	1個
M42	4.5	2P	OH4	175	60	93	32	4	22493	-	2D/3D	1個
M48	5	2P	OH4	185	67	98	38	4	22497	-	2D/3D	1個
M33	3.5	5P	OH4	145	51	77	25	4	22484	-	2D/3D	1個
M36	4	5P	OH4	155	57	82	28	4	22488	-	2D/3D	1個
M42	4.5	5P	OH4	175	60	93	32	4	22492	-	2D/3D	1個
M48	5	5P	OH4	185	67	98	38	4	22496	-	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

2,014円 ( 2,215円 )	1日目
1,938円 ( 2,132円 )	1日目
1,956円 ( 2,152円 )	1日目
2,108円 ( 2,319円 )	1日目
2,982円 ( 3,280円 )	1日目
3,876円 ( 4,264円 )	1日目
5,358円 ( 5,894円 )	1日目
2,014円 ( 2,215円 )	1日目
1,938円 ( 2,132円 )	1日目
1,956円 ( 2,152円 )	1日目
2,108円 ( 2,319円 )	1日目
2,982円 ( 3,280円 )	1日目
3,876円 ( 4,264円 )	1日目
5,358円 ( 5,894円 )	1日目
3,876円 ( 4,264円 )	1日目
5,358円 ( 5,894円 )	1日目
4,310円 ( 4,741円 )	在庫品1日目当日出荷可能
7,448円 ( 8,193円 )	1日目
7,448円 ( 8,193円 )	1日目
9,936円 ( 10,930円 )	1日目
9,936円 ( 10,930円 )	1日目
13,660円 ( 15,026円 )	1日目
13,660円 ( 15,026円 )	1日目
17,708円 ( 19,479円 )	1日目
17,708円 ( 19,479円 )	1日目
22,610円 ( 24,871円 )	1日目
22,610円 ( 24,871円 )	1日目
28,310円 ( 31,141円 )	1日目
28,310円 ( 31,141円 )	1日目
36,100円 ( 39,710円 )	1日目
36,100円 ( 39,710円 )	1日目
45,790円 ( 50,369円 )	1日目
45,790円 ( 50,369円 )	1日目
3,876円 ( 4,264円 )	1日目
5,358円 ( 5,894円 )	1日目
4,310円 ( 4,741円 )	在庫品1日目当日出荷可能
7,448円 ( 8,193円 )	1日目
7,448円 ( 8,193円 )	1日目
9,936円 ( 10,930円 )	1日目
9,936円 ( 10,930円 )	1日目
13,660円 ( 15,026円 )	1日目
13,660円 ( 15,026円 )	1日目
17,708円 ( 19,479円 )	1日目
17,708円 ( 19,479円 )	1日目
22,610円 ( 24,871円 )	1日目
22,610円 ( 24,871円 )	1日目
28,310円 ( 31,141円 )	1日目
28,310円 ( 31,141円 )	1日目
36,100円 ( 39,710円 )	1日目
36,100円 ( 39,710円 )	1日目
45,790円 ( 50,369円 )	1日目
45,790円 ( 50,369円 )	1日目
52,250円 ( 57,475円 )	1日目
60,800円 ( 66,880円 )	1日目
85,500円 ( 94,050円 )	1日目
121,410円 ( 133,551円 )	1日目
52,250円 ( 57,475円 )	1日目
60,800円 ( 66,880円 )	1日目
85,500円 ( 94,050円 )	1日目
121,410円 ( 133,551円 )	1日目

詳細情報

基本情報

基本情報

被削材が、高炭素鋼、工具鋼、合金鋼の鍛造、または調質材の20～45HRC程度の硬さのめねじ加工に最適

ご注意

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オーエスジー
ハンドタップシリーズ TiNコーティング TIN-HT
ミスミ
MTシリーズハイス鋼ポイントタップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハンドタップシリーズ難削材用 CPM-HTのレビュー

4.3平均満足度：4.38件のレビュー

星5
38%
星4
63%
星3
0%
星2
0%
星1
0%

HPM

満足度：4.02021/08/26

HPM38材質にてタップM5までは加工できましたただ下穴が少しゆるいほうがスム−ズにはいります

1人が参考にしています。

焼入れ

満足度：4.02021/08/26

焼き入れ材で硬度が比較的なるい感じの材質はあけれます硬度が高いのは難しいです

0人が参考にしています。

焼入れ

満足度：4.02021/08/26

焼き入れ材で硬度が比較的なるい感じの材質はあけれます硬度が高いのは難しいです

0人が参考にしています。

スパイラル

満足度：4.02021/08/26

スパイラル仕様なので重宝します折れが断然にすくないので非常によいです

0人が参考にしています。

タップ

満足度：4.02021/02/21

最近はハンドタップはスパイラル形状が多いですたてやすいですね

0人が参考にしています。

8件全て見る
