オーエスジー

スパイラルタップシリーズショートチャンファー形 EX-SC-SFT

Name: スパイラルタップシリーズ ショートチャンファー形 EX-SC-SFT
Brand: オーエスジー
SKU: 223000436549
Rating: 4.3 (9 reviews)

カタログ |

4.3

平均満足度4.3

この商品のレビューをみる（9件）

通常単価(税別): 1,406円～41,800円

税込単価: 1,547円～45,980円

食付長さ1.5 山です。止り穴で、一般用のスパイラルタップの食付き長さ2.5山...

詳細情報を確認する

タップ種類
スパイラルタップ
工具材質
バナジウムハイス
ねじ種類
メートル
穴種類
止り穴用
被削材
一般鋼 / アルミ
コーティング・表面処理
ノンコート
食付き部山数
1.5P
被削材詳細
マグネシウム合金鋳物(MC)　適合

ご注意

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が49型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

※上記はタップ共通の切削条件のため、商品によっては被削材が対応していない場合がございます。詳しくは商品情報をご確認ください。

シャンク形状・突出しセンタ長さ

型番リスト

表示件数

型番

EX-SC-SFT-OH1-M1X0.25

EX-SC-SFT-OH1-M1.2X0.25

EX-SC-SFT-OH1-M1.4X0.3

EX-SC-SFT-OH1-M1.6X0.35

EX-SC-SFT-OH1-M1.7X0.35

EX-SC-SFT-OH1-M1.8X0.35

EX-SC-SFT-OH1-M2X0.4

EX-SC-SFT-OH1-M2.3X0.4

EX-SC-SFT-OH1-M2.5X0.45

EX-SC-SFT-OH1-M2.6X0.45

EX-SC-SFT-OH2-M8X1.25

EX-SC-SFT-OH2-M10X1

EX-SC-SFT-OH2-M10X1.5

EX-SC-SFT-OH2-M10X1.25

EX-SC-SFT-OH2-M12X1

EX-SC-SFT-OH2-M12X1.5

EX-SC-SFT-OH2-M12X1.25

EX-SC-SFT-OH2-M12X1.75

EX-SC-SFT-OH2-M14X1.5

EX-SC-SFT-OH2-M14X2

EX-SC-SFT-OH2-M16X1.5

EX-SC-SFT-OH2-M16X2

EX-SC-SFT-OH2-M18X1.5

EX-SC-SFT-OH2-M18X2.5

EX-SC-SFT-OH2-M20X1.5

EX-SC-SFT-OH2-M22X1.5

EX-SC-SFT-OH3-M8X1.25

EX-SC-SFT-OH3-M10X1

EX-SC-SFT-OH3-M10X1.5

EX-SC-SFT-OH3-M10X1.25

EX-SC-SFT-OH3-M12X1

EX-SC-SFT-OH3-M12X1.5

EX-SC-SFT-OH3-M12X1.25

EX-SC-SFT-OH3-M12X1.75

EX-SC-SFT-OH3-M20X2.5

EX-SC-SFT-OH3-M22X2.5

EX-SC-SFT-OH3-M24X3

EX-SC-SFT-OH3-M27X3

EX-SC-SFT-OH3-M30X3.5

ねじサイズ（呼び）

ピッチ（P）

精度（等級）

全長

(mm)

ねじ長

(mm)

首下長

(mm)

シャンク径

(mm)

溝数

トラスココード

ツールNo.

CADデータ有無

最小発注数量

M1	0.25	OH1	30	7	8.5	3	2	822-4961	8320281	2D/3D	1個
M1.2	0.25	OH1	32	8	9.5	3	2	822-4956	8320284	2D/3D	1個
M1.4	0.3	OH1	34	9	11.5	3	2	822-4957	8320287	2D/3D	1個
M1.6	0.35	OH1	36	10	13.5	3	2	822-4958	8320290	2D/3D	1個
M1.7	0.35	OH1	36	11	13.5	3	2	822-4959	8320293	-	1個
M1.8	0.35	OH1	36	11	13.5	3	2	822-4960	8320296	2D/3D	1個
M2	0.4	OH1	40	12	16	3	2	822-4965	8320299	2D/3D	1個
M2.3	0.4	OH1	42	13	20	3	2	822-4962	8320302	-	1個
M2.5	0.45	OH1	44	14	21	3	2	822-4963	8320305	2D/3D	1個
M2.6	0.45	OH1	44	14	21	3	2	822-4964	8320308	-	1個
M3	0.5	OH2	46	11	19	4	3	822-4981	8320311	2D/3D	1個
M4	0.7	OH2	52	13	21	5	3	822-4982	8320314	2D/3D	1個
M5	0.8	OH2	60	16	24	5.5	3	822-4983	8320317	2D/3D	1個
M6	1	OH2	62	19	29	6	3	822-4984	8320320	2D/3D	1個
M8	1	OH2	70	22	37	6.2	3	822-4985	8320324	2D/3D	1個
M8	1.25	OH2	70	22	37	6.2	3	822-4986	8320323	2D/3D	1個
M10	1	OH2	75	24	41	7	3	822-4966	8320330	2D/3D	1個
M10	1.5	OH2	75	24	41	7	3	822-4968	8320326	2D/3D	1個
M10	1.25	OH2	75	24	41	7	3	822-4967	8320329	2D/3D	1個
M12	1	OH2	82	29	48	8.5	3	822-4969	8320338	2D/3D	1個
M12	1.5	OH2	82	29	48	8.5	3	822-4971	8320334	2D/3D	1個
M12	1.25	OH2	82	29	48	8.5	3	822-4970	8320336	2D/3D	1個
M12	1.75	OH2	82	29	48	8.5	3	822-4972	8320332	2D/3D	1個
M14	1.5	OH2	88	30	48	10.5	3	822-4973	8320344	2D/3D	1個
M14	2	OH2	88	30	48	10.5	3	822-4974	8320341	2D/3D	1個
M16	1.5	OH2	95	32	52	12.5	3	822-4975	8320350	2D/3D	1個
M16	2	OH2	95	32	52	12.5	3	822-4976	8320347	2D/3D	1個
M18	1.5	OH2	100	37	55	14	4	822-4977	8320356	2D/3D	1個
M18	2.5	OH2	100	37	55	14	4	822-4978	8320353	2D/3D	1個
M20	1.5	OH2	105	37	58	15	4	822-4979	8320362	2D/3D	1個
M22	1.5	OH2	115	38	63	17	4	822-4980	8320368	2D/3D	1個
M3	0.5	OH3	46	11	19	4	3	822-4999	8320411	2D/3D	1個
M4	0.7	OH3	52	13	21	5	3	822-5000	8320414	2D/3D	1個
M5	0.8	OH3	60	16	24	5.5	3	822-5001	8320417	2D/3D	1個
M6	1	OH3	62	19	29	6	3	822-5002	8320420	2D/3D	1個
M8	1	OH3	70	22	37	6.2	3	822-5003	8320424	2D/3D	1個
M8	1.25	OH3	70	22	37	6.2	3	822-5004	8320423	2D/3D	1個
M10	1	OH3	75	24	41	7	3	822-4987	8320430	2D/3D	1個
M10	1.5	OH3	75	24	41	7	3	822-4989	8320426	2D/3D	1個
M10	1.25	OH3	75	24	41	7	3	822-4988	8320429	2D/3D	1個
M12	1	OH3	82	29	48	8.5	3	822-4990	8320438	2D/3D	1個
M12	1.5	OH3	82	29	48	8.5	3	822-4992	8320434	2D/3D	1個
M12	1.25	OH3	82	29	48	8.5	3	822-4991	8320436	2D/3D	1個
M12	1.75	OH3	82	29	48	8.5	3	822-4993	8320432	2D/3D	1個
M20	2.5	OH3	105	37	58	15	4	822-4994	8320359	2D/3D	1個
M22	2.5	OH3	115	38	63	17	4	822-4995	8320365	2D/3D	1個
M24	3	OH3	120	45	66	19	4	822-4996	8320371	2D/3D	1個
M27	3	OH3	130	45	71	20	4	822-4997	8320374	2D/3D	1個
M30	3.5	OH3	135	48	74	23	4	822-4998	8320377	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

4,312円 ( 4,743円 )	3日目
3,932円 ( 4,325円 )	3日目
3,552円 ( 3,907円 )	3日目
3,552円 ( 3,907円 )	3日目
3,154円 ( 3,469円 )	3日目
3,306円 ( 3,637円 )	3日目
2,584円 ( 2,842円 )	3日目
2,318円 ( 2,550円 )	3日目
2,014円 ( 2,215円 )	3日目
1,822円 ( 2,004円 )	3日目
1,446円 ( 1,591円 )	3日目
1,406円 ( 1,547円 )	3日目
1,436円 ( 1,580円 )	3日目
1,526円 ( 1,679円 )	3日目
2,716円 ( 2,988円 )	3日目
2,204円 ( 2,424円 )	3日目
3,476円 ( 3,824円 )	3日目
2,792円 ( 3,071円 )	3日目
2,792円 ( 3,071円 )	3日目
4,788円 ( 5,267円 )	3日目
3,876円 ( 4,264円 )	3日目
3,876円 ( 4,264円 )	3日目
3,876円 ( 4,264円 )	3日目
5,358円 ( 5,894円 )	3日目
5,358円 ( 5,894円 )	3日目
7,162円 ( 7,878円 )	3日目
7,162円 ( 7,878円 )	3日目
9,898円 ( 10,888円 )	3日目
9,898円 ( 10,888円 )	3日目
12,844円 ( 14,128円 )	3日目
16,492円 ( 18,141円 )	3日目
1,638円 ( 1,802円 )	3日目
1,548円 ( 1,703円 )	3日目
1,598円 ( 1,758円 )	3日目
1,710円 ( 1,881円 )	3日目
3,020円 ( 3,322円 )	3日目
2,412円 ( 2,653円 )	3日目
3,876円 ( 4,264円 )	3日目
3,096円 ( 3,406円 )	3日目
3,096円 ( 3,406円 )	3日目
5,338円 ( 5,872円 )	3日目
4,312円 ( 4,743円 )	3日目
4,312円 ( 4,743円 )	3日目
3,789円 ( 4,168円 )	在庫品1日目当日出荷可能
12,844円 ( 14,128円 )	3日目
10,769円 ( 11,846円 )	1日目
20,710円 ( 22,781円 )	3日目
29,070円 ( 31,977円 )	3日目
41,800円 ( 45,980円 )	3日目

詳細情報

基本情報

基本情報

食付長さ1.5 山です。止り穴で、一般用のスパイラルタップの食付き長さ2.5山のものでは、有効ねじ長さを確保できない場合に最適です。

ご注意

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

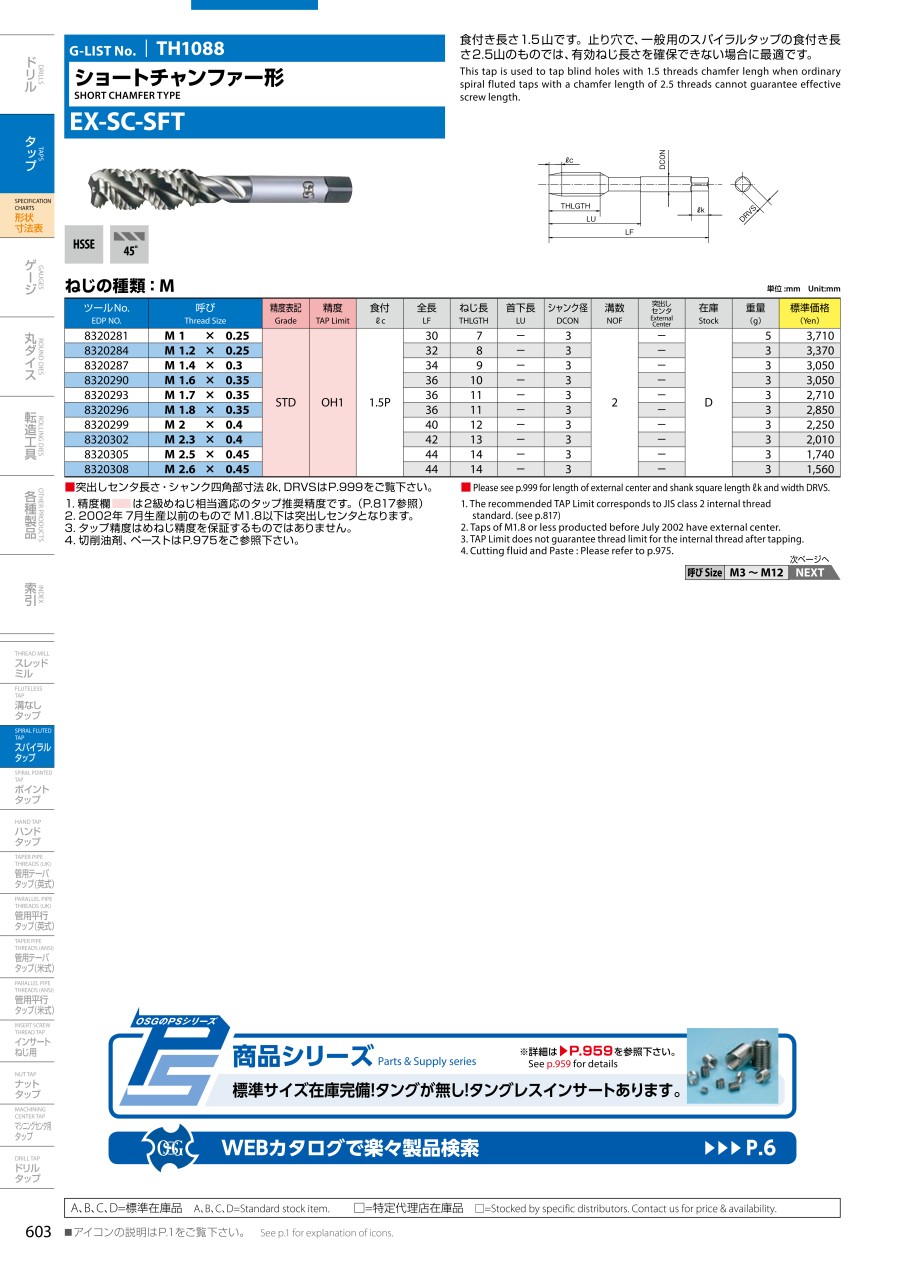

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オーエスジー
EXZ-SFT 一般用高耐久スパイラルタップ
サンドビック
CoroTap（R）300 スパイラルタップ
サンドビック
CoroTap（R） T300-PM101JA/JBシリーズスパイラルタップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スパイラルタップシリーズショートチャンファー形 EX-SC-SFTのレビュー

4.3平均満足度：4.39件のレビュー

星5
44%
星4
44%
星3
11%
星2
0%
星1
0%

真鍮の部品に浅いネジ切削

満足度：3.02016/06/26

oh3を購入しました、鍍金分の膜厚うぃオーバーサイズで切削しましたが少し大きくなりすぎました。書とチャアンファーは径が...もっと読む

1人が参考にしています。

止りタップ

満足度：4.02022/08/31

食いつきが1.5Pなので下穴に余裕がないときに使用しています。多少キリコが巻き付きやすいが問題なく加工出来ています。

0人が参考にしています。

浅い止め穴にタップ立て

満足度：5.02021/04/19

浅い止め穴にタップを立てる時に使用します。切れ味もよく、使用には問題ありません。もう少し価格が安くなれば良いと思いま...もっと読む

0人が参考にしています。

止まり穴のタップに

満足度：4.02021/04/13

穴深さが浅く、タップの掛かりが少ない形状に使用しました。通常の形状だと最後の2～3山が切れない為購入しましたが、無事に...もっと読む

0人が参考にしています。

寸止め穴用

満足度：5.02020/12/23

ねじ山がすぐに立つので、寸止め穴には最適です。切れ味もよく、大変満足しています！

0人が参考にしています。
