オーエスジー

DGエンドミルシリーズ　4刃グラファイト用ロングネック ボールコード形 DG-LN-EBM

DGエンドミルシリーズ　4刃グラファイト用ロングネック ボールコード形 DG-LN-EBM
通常単価(税別)
22,900円
税込単価
25,190円
通常出荷日：3日目

・耐摩耗性に優れたグラファイト専用のDGコーティングを採用。・DGコーティングで丸みの少ないシャープな...

詳細を確認
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

2刃ロングネック ボールエンド形(高硬度用) WXS-LN-EBD

オーエスジー

2刃ロングネック ボールエンド形(高硬度用) WXS-LN-EBD
通常価格(税別)： 3,019円 (税込価格：3,321円)

通常出荷日：在庫品1日目

よく一緒に見られています

2刃グラファイト用 ロングネック ボールエンド形 DG-LN-EBD

オーエスジー

2刃グラファイト用 ロングネック ボールエンド形 DG-LN-EBD
通常価格(税別)： 22,900円 (税込価格：25,190円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

推奨切削条件

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
DGエンドミルシリーズ　4刃グラファイト用ロングネック ボールコード形 DG-LN-EBM 推奨切削条件表

型番リスト

表示件数
  • 1
    • 型番
    DG-LN-EBM-R1X10
    DG-LN-EBM-R1X16
    DG-LN-EBM-R1X20
    DG-LN-EBM-R1.5X10
    DG-LN-EBM-R1.5X20

    刃径

    (mm)

    刃長

    (mm)

    コーナ・ボール半径

    (mm)

    首下長

    (mm)

    全長

    (mm)

    商品コード

    首径

    (mm)

    		最小発注数量
    2
    3
    1
    10
    50
    8554821
    1.9
    1個
    2
    3
    1
    16
    60
    8554822
    1.9
    1個
    2
    3
    1
    20
    60
    8554823
    1.9
    1個
    3
    4.5
    1.5
    10
    60
    8554831
    2.9
    1個
    3
    4.5
    1.5
    20
    60
    8554832
    2.9
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    22,900円
    ( 25,190円 )
    3日目
    22,900円
    ( 25,190円 )
    3日目
    22,900円
    ( 25,190円 )
    3日目
    22,900円
    ( 25,190円 )
    3日目
    22,900円
    ( 25,190円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    ・耐摩耗性に優れたグラファイト専用のDGコーティングを採用。
    ・DGコーティングで丸みの少ないシャープな切れ刃で低抵抗を実現。ワークの欠けを抑制。
    ・形状加工の品位が向上するシームレス形状。

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

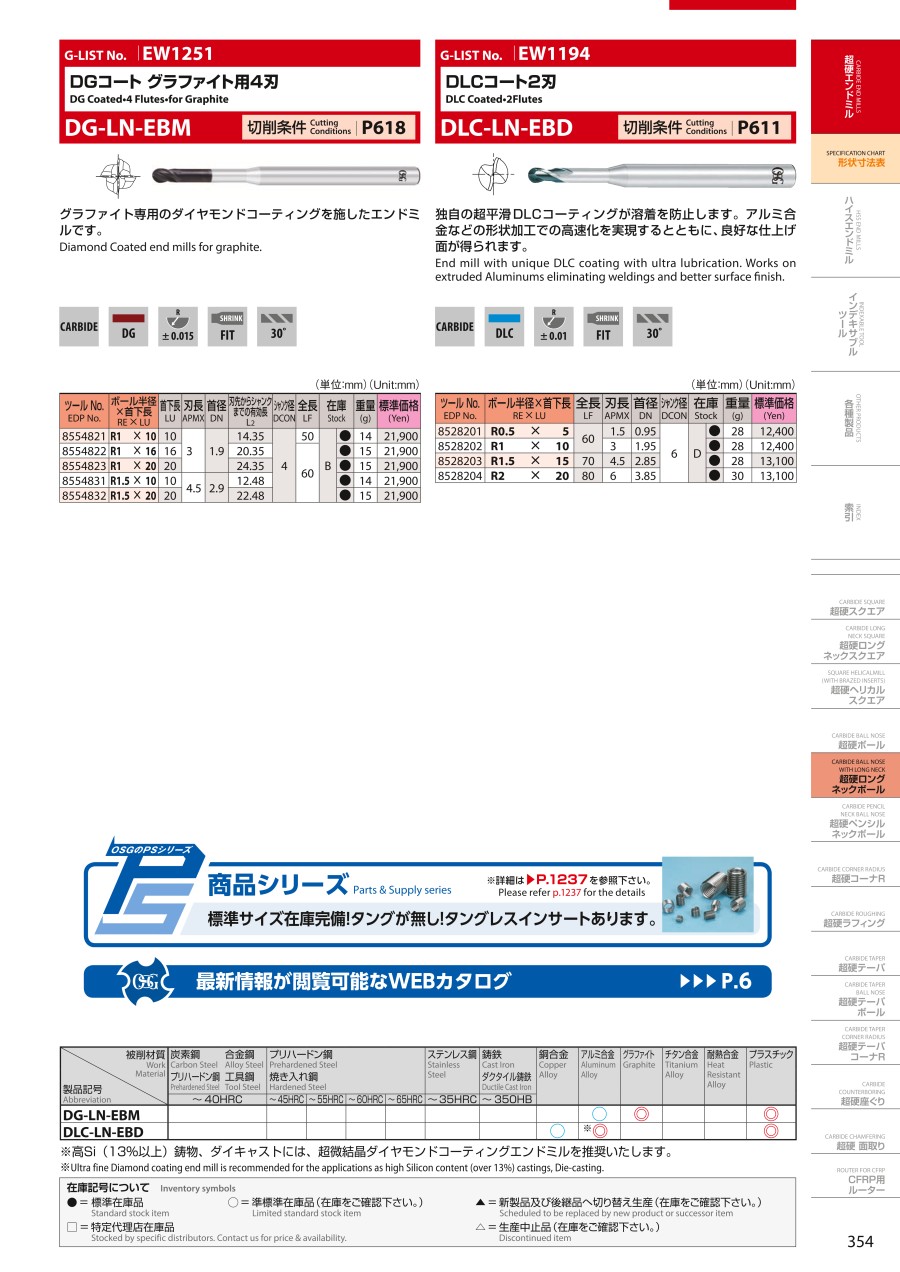

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    DGエンドミルシリーズ　4刃グラファイト用ロングネック ボールコード形 DG-LN-EBMのレビュー
    4平均満足度：4.01件のレビュー
    切削
    4
    満足度：4.02022/03/28
    仕上げ用として使用しています。切削条件は通常よりも下げて加工しています。そのせいか分かりませんが耐久性はあるように思いま...もっと読む
    0人が参考にしています。
    1件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    DGエンドミルシリーズ　4刃グラファイト用ロングネック ボールコード形 DG-LN-EBM
    2刃グラファイト用 ロングネック ボールエンド形 DG-LN-EBD
    2刃ロングネック ボールエンド形(高硬度用) WXS-LN-EBD
    2刃ロングネック ボールエンド形(深リブボール形) WXL-LN-EBD
    2刃ロングネック ボールエンド形（深リブボール形） WX-LN-EBD
    2刃 銅・アルミ合金・プラスチック用ロングネック ボールエンド形 CRN-LN-EBD
    メーカーオーエスジーオーエスジーオーエスジーオーエスジーオーエスジーオーエスジー
    通常価格22,900円22,900円 -3,019円 -3,953円 -6,330円10,997円
    通常出荷日3日目在庫品1日目〜在庫品1日目在庫品1日目〜在庫品1日目在庫品1日目
    加工用途（加工形状）側面 / 曲面 / 彫込み / R溝側面 / 曲面 / 彫込み / R溝側面 / 曲面 / 彫込み / R溝側面 / 曲面 / 彫込み / R溝側面 / 曲面 / 彫込み / R溝側面 / 曲面 / 彫込み / R溝
    工具材質超硬超硬超硬超硬超硬超硬
    被削材アルミ / グラファイト / 樹脂アルミ / グラファイト / 樹脂一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅アルミ / 銅 / 樹脂
    ねじれ角標準ネジレ(30～44°)標準ネジレ(30～44°)-標準ネジレ(30～44°)標準ネジレ(30～44°)標準ネジレ(30～44°)
    コーティング鋼用鋼用鋼用鋼用鋼用非鉄用（CrN）
