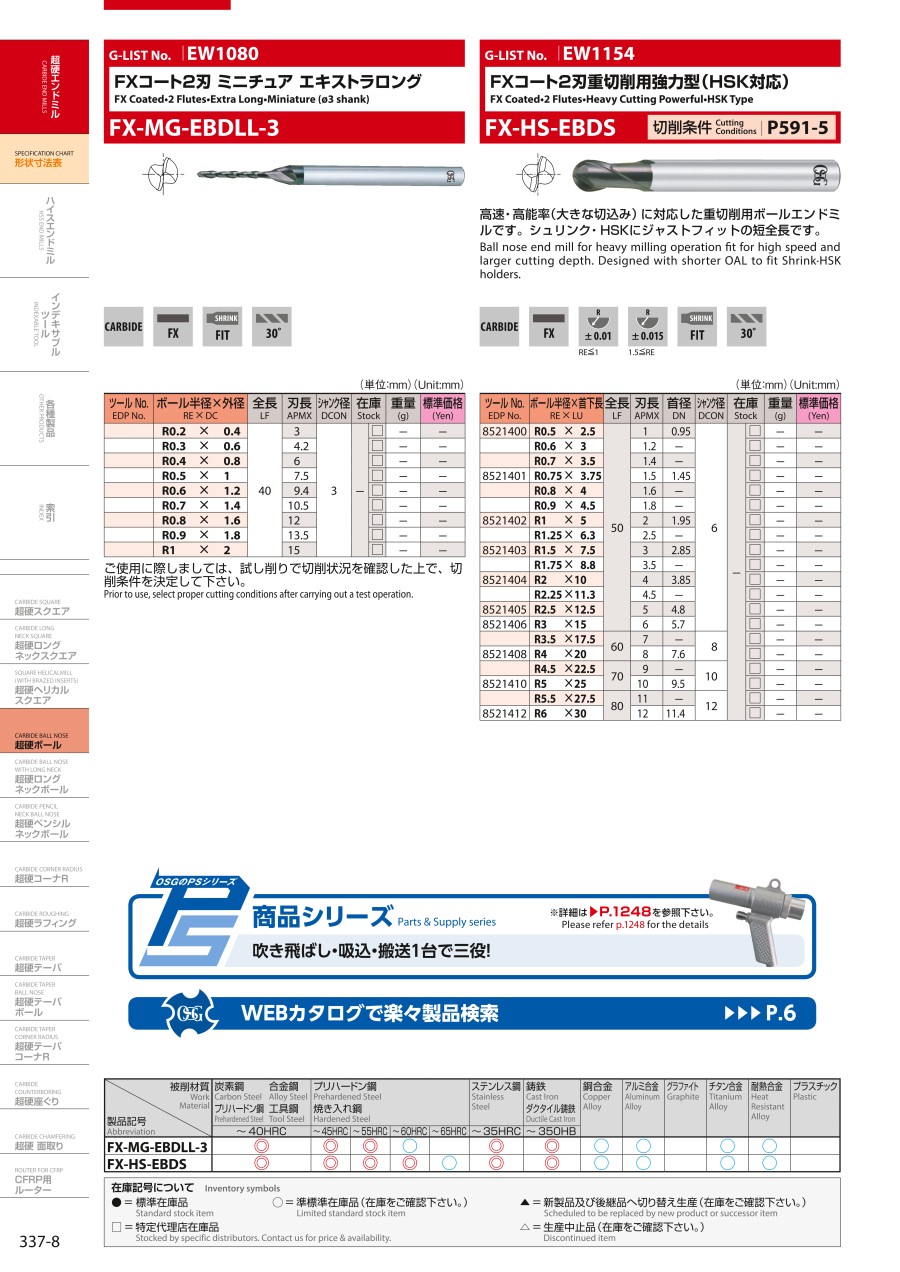

2刃重切削用強力ボールエンド形（HSK対応） FX-HS-EBDS

カタログ |

通常単価(税別): 10,710円～27,945円

税込単価: 11,781円～30,740円

通常出荷日：1日目

高速・高能率（大きな切込み）に対応した重切削用ボールエンドミルです。シュリンク・HSKにジャストフィッ...

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

商品情報

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

FX-HS-EBDS-R0.5X2.5

FX-HS-EBDS-R0.75X3.75

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

商品コード

CADデータ有無

(2D/3D)

首径

(mm)

最小発注数量

1	1	0.5	2.5	6	50	±10	8521400	-	0.95	1個
1.5	1.5	0.75	3.75	6	50	±10	8521401	-	1.45	1個
2	2	1	5	6	50	±10	8521402	-	1.95	1個
3	3	1.5	7.5	6	50	±15	8521403	2D/3D	2.85	1個
4	4	2	10	6	50	±15	8521404	2D/3D	3.85	1個
5	5	2.5	12.5	6	50	±15	8521405	2D/3D	4.8	1個
6	6	3	15	6	50	±15	8521406	2D/3D	5.7	1個
8	8	4	20	8	60	±15	8521408	2D/3D	7.6	1個
10	10	5	25	10	70	±15	8521410	2D/3D	9.5	1個
12	12	6	30	12	80	±15	8521412	2D/3D	11.4	1個

通常単価(税別) (税込単価)	通常出荷日	おすすめの代替相当品

10,710円 ( 11,781円 )	1日目	AXT-HBEM2LB0.5-2.5
11,215円 ( 12,337円 )	1日目	AXT-HBEM2LB0.75-4
11,215円 ( 12,337円 )	1日目	AXT-HBEM2LB1-6
11,993円 ( 13,192円 )	1日目	AXT-HBEM2LB1.5-8
11,816円 ( 12,998円 )	1日目	AXT-HBEM2LB2-10
13,792円 ( 15,171円 )	1日目	-
13,092円 ( 14,401円 )	1日目	AXT-HBEM2LB3-20
16,908円 ( 18,599円 )	1日目	-
21,560円 ( 23,716円 )	1日目	-
27,945円 ( 30,740円 )	1日目	-

詳細情報

基本情報

基本情報

高速・高能率（大きな切込み）に対応した重切削用ボールエンドミルです。シュリンク・HSKにジャストフィットの短全長です。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
