オーエスジー

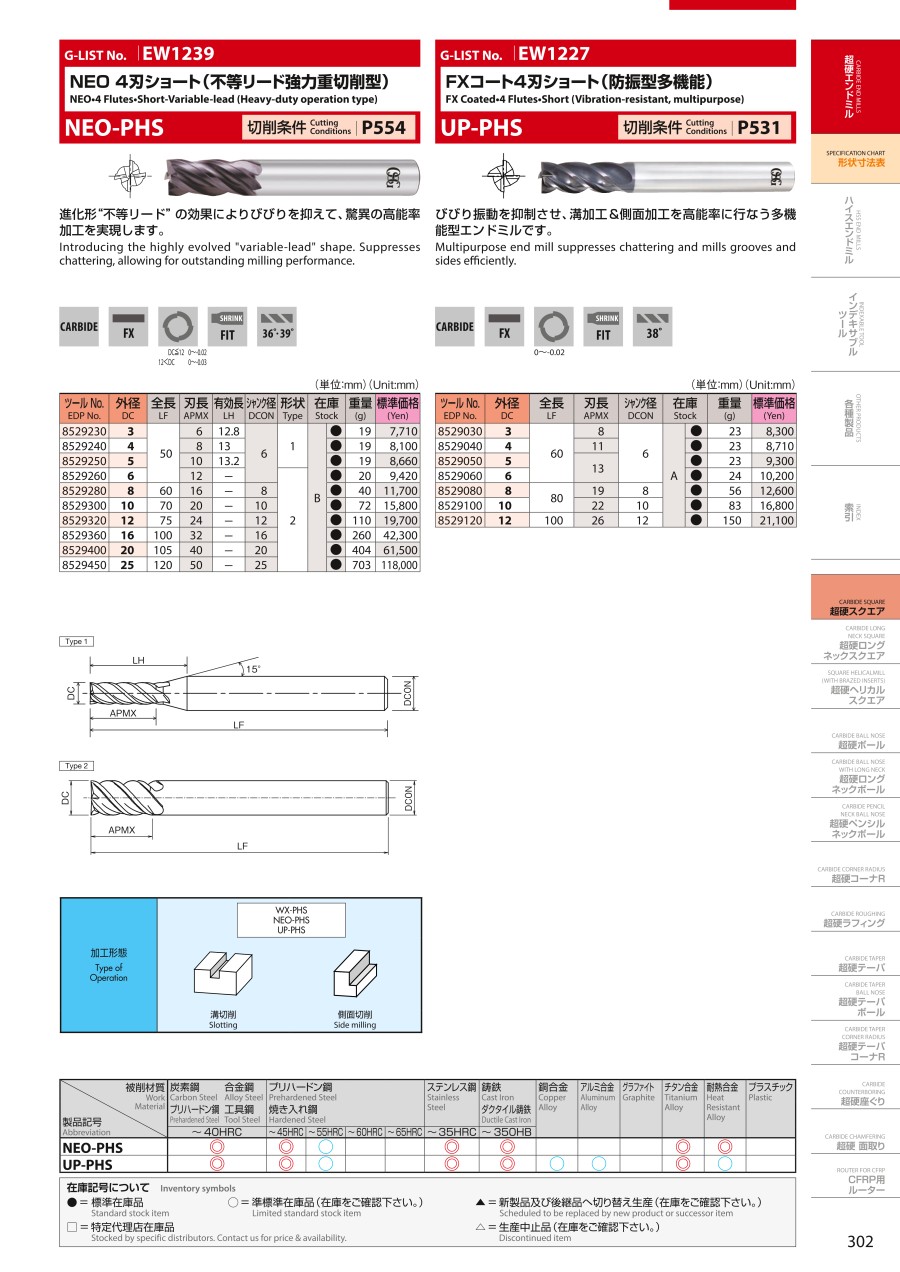

4刃ショート (防振型多機能) UP-PHS

4刃ショート (防振型多機能) UP-PHS
通常単価(税別)
9,354円～26,528円
税込単価
10,289円～29,181円
通常出荷日：在庫品1日目～3日目一部当日出荷可能

びびり振動を抑制させ、溝加工& 側面加工を高能率に行なう多機能型エンドミル。

  • 再コーティングは、メーカーオリジナルコートとは異なります。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

XALシリーズ超硬不等リード不等分割スクエアエンドミル 4枚刃/3Dタイプ

ミスミ

XALシリーズ超硬不等リード不等分割スクエアエンドミル 4枚刃/3Dタイプ
通常価格(税別)： 1,480円 (税込価格：1,628円)

通常出荷日：在庫品1日目

未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。


側面切削

4刃ショート (防振型多機能) UP-PHS 【追加工対応品】 推奨切削条件表


溝切削

切削条件時の注意

1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. 切込深さ、機械剛性等使用状況により、回転速度、送り速度を調整下さい。
3. 切削油剤は被削材に適したもので、発煙性のないものをご使用下さい。
4. 乾式の場合には、切りくず詰まりが無いよう、エアブローにて切りくずを除去して下さい。

適用被削材

炭素鋼
合金鋼
プリハードン鋼
工具鋼		プリハードン鋼
焼き入れ鋼		ステンレス鋼鋳鉄
ダクタイル
鋳鉄		銅合金アルミ
合金		グラ
ファイト		チタン
合金		耐熱
合金		プラス
チック
～40HRC～45HRC～55HRC～60HRC～65HRC～35HRC～350HB
◎◎○--◎◎○○-◎○-

型番リスト

表示件数
  • 1
    • 型番
    UP-PHS-3
    UP-PHS-4
    UP-PHS-5
    UP-PHS-6
    UP-PHS-8
    UP-PHS-10
    UP-PHS-12

    標準/追加工区分

    刃径

    (mm)

    刃長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    商品コード

    トラスココード

    CADデータ有無

    (2D/3D)

    コーティング詳細

    		RoHS?最小発注数量
    メーカー標準品
    3
    8
    6
    60
    8529030
    632-9471
    2D/3D
    -
    10
    1個
    メーカー標準品
    4
    11
    6
    60
    8529040
    632-9489
    2D/3D
    -
    10
    1個
    メーカー標準品
    5
    13
    6
    60
    8529050
    632-9497
    2D/3D
    -
    10
    1個
    メーカー標準品
    6
    13
    6
    60
    8529060
    -
    2D/3D
    -
    -
    1個
    メーカー標準品
    8
    19
    8
    80
    8529080
    632-9519
    2D/3D
    -
    10
    1個
    メーカー標準品
    10
    22
    10
    80
    8529100
    632-9454
    2D/3D
    -
    10
    1個
    メーカー標準品
    12
    26
    12
    100
    8529120
    632-9462
    2D/3D
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,354円
    ( 10,289円 )
    3日目
    9,808円
    ( 10,789円 )
    3日目
    10,785円
    ( 11,864円 )
    3日目
    10,643円
    ( 11,707円 )
    在庫品1日目当日出荷可能
    14,470円
    ( 15,917円 )
    3日目
    20,216円
    ( 22,238円 )
    3日目
    26,528円
    ( 29,181円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    びびり振動を抑制させ、溝加工& 側面加工を高能率に行なう多機能型エンドミル。

    ご注意

    • 再コーティングは、メーカーオリジナルコートとは異なります。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    4刃ショート (防振型多機能) UP-PHS のレビュー
    この商品のレビューはありません
