オーエスジー

高硬度鋼用超硬ミディアム形 FH-GDN

高硬度鋼用超硬ミディアム形 FH-GDN
通常単価(税別)
8,390円～17,056円特別価格
税込単価
9,229円～18,762円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目～1日目一部当日出荷可能

焼き入れ鋼の小径穴加工用に開発され、深穴（7D程度）加工用に威力を発揮

  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が18型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

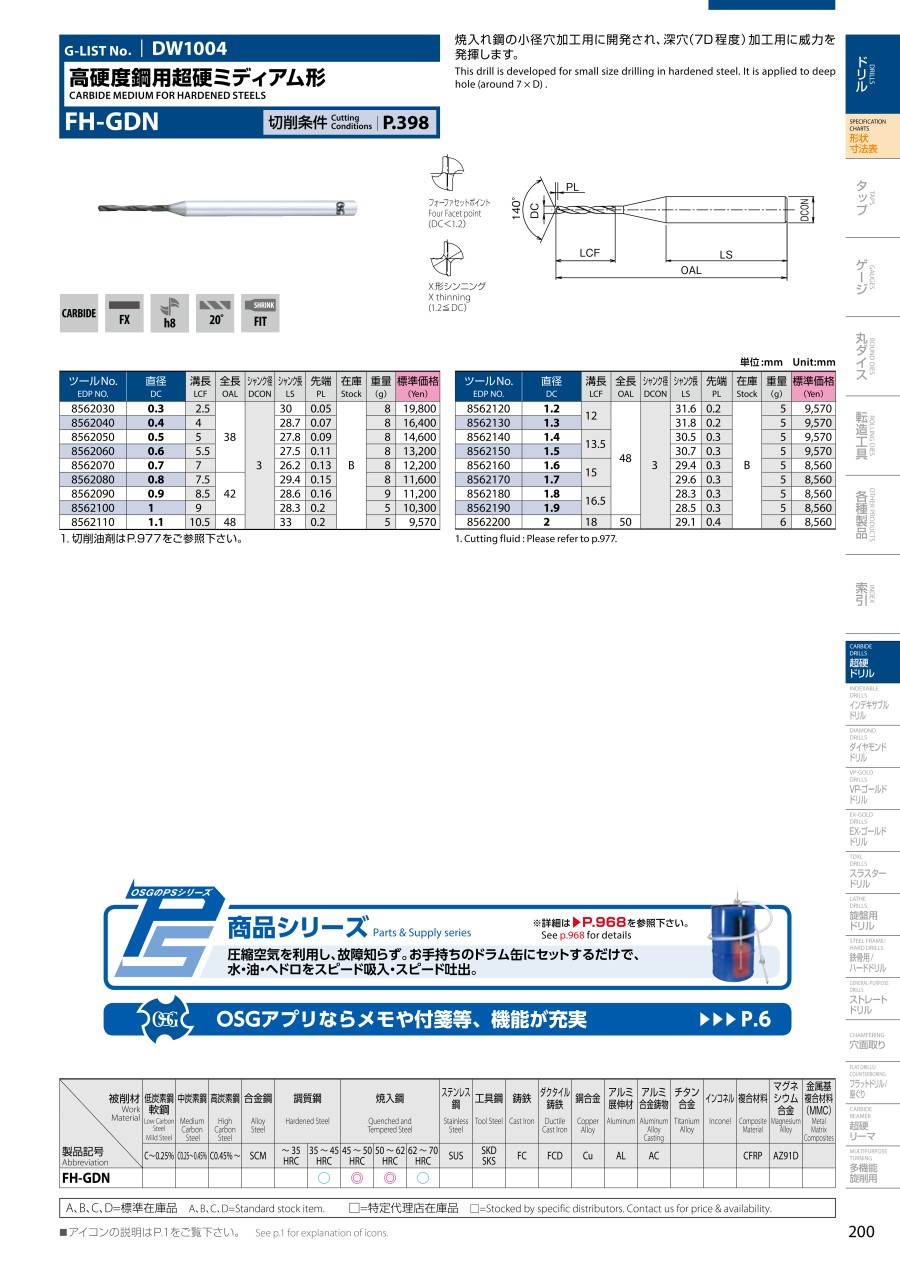

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
高硬度鋼用超硬ミディアム形 FH-GDN 推奨切削条件表

型番リスト

表示件数
  • 1
    • 型番
    FH-GDN-0.3
    FH-GDN-0.4
    FH-GDN-0.5
    FH-GDN-0.6
    FH-GDN-0.7
    FH-GDN-0.8
    FH-GDN-0.9
    FH-GDN-1
    FH-GDN-1.1
    FH-GDN-1.2
    FH-GDN-1.3
    FH-GDN-1.4
    FH-GDN-1.5
    FH-GDN-1.6
    FH-GDN-1.7
    FH-GDN-1.8
    FH-GDN-1.9
    FH-GDN-2

    ドリル径(刃径)

    (mm)

    溝長

    (mm)

    全長

    (mm)

    シンニング

    トラスココード

    ツールNo.

    		RoHS?最小発注数量
    0.3
    2.5
    38
    -
    632-0732
    8562030
    -
    1個
    0.4
    4
    38
    -
    632-0741
    8562040
    -
    1個
    0.5
    5
    38
    -
    632-0759
    8562050
    -
    1個
    0.6
    5.5
    38
    -
    632-0767
    8562060
    10
    1個
    0.7
    7
    38
    -
    632-0775
    8562070
    10
    1個
    0.8
    7.5
    42
    -
    632-0783
    8562080
    -
    1個
    0.9
    8.5
    42
    -
    632-0791
    8562090
    10
    1個
    1
    9
    42
    -
    632-0805
    8562100
    10
    1個
    1.1
    10.5
    48
    -
    632-0813
    8562110
    10
    1個
    1.2
    12
    48
    X形
    632-0821
    8562120
    10
    1個
    1.3
    12
    48
    X形
    632-0830
    8562130
    10
    1個
    1.4
    13.5
    48
    X形
    632-0848
    8562140
    10
    1個
    1.5
    13.5
    48
    X形
    632-0856
    8562150
    10
    1個
    1.6
    15
    48
    X形
    632-0864
    8562160
    -
    1個
    1.7
    15
    48
    X形
    632-0872
    8562170
    10
    1個
    1.8
    16.5
    48
    X形
    632-0881
    8562180
    -
    1個
    1.9
    16.5
    48
    X形
    632-0899
    8562190
    10
    1個
    2
    18
    50
    X形
    632-0902
    8562200
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    17,056円16,544円
    ( 18,198円 )
    在庫品1日目当日出荷可能
    14,085円
    ( 15,494円 )
    1日目
    12,461円
    ( 13,707円 )
    1日目
    12,586円
    ( 13,845円 )
    1日目
    10,833円
    ( 11,916円 )
    1日目
    9,944円
    ( 10,938円 )
    1日目
    9,942円
    ( 10,936円 )
    1日目
    10,368円
    ( 11,405円 )
    1日目
    9,048円
    ( 9,953円 )
    1日目
    9,048円8,776円
    ( 9,654円 )
    在庫品1日目当日出荷可能
    9,048円
    ( 9,953円 )
    1日目
    9,048円
    ( 9,953円 )
    1日目
    9,048円
    ( 9,953円 )
    1日目
    8,390円
    ( 9,229円 )
    1日目
    8,390円
    ( 9,229円 )
    1日目
    8,390円
    ( 9,229円 )
    1日目
    8,390円
    ( 9,229円 )
    1日目
    8,390円
    ( 9,229円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    焼き入れ鋼の小径穴加工用に開発され、深穴（7D程度）加工用に威力を発揮

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    高硬度鋼用超硬ミディアム形 FH-GDNのレビュー
    4平均満足度：4.01件のレビュー
    スタ−バックス
    4
    満足度：4.02020/08/13
    ＨＲＣ52度相当材 S-STARやスタ−バックスや ＨＰＭ38など ワイヤ下穴加工は問題なくできます
