ダイヤルゲージ・テストインジケータ取付け用マグネットホルダ 支柱タイプ
- 通常単価(税別)
- 9,200円～17,546円特別価格
- 税込単価
- 10,120円～19,301円特別価格
ダイヤルゲージ・テストインジケータ取付け用マグネットスタンド。【特長】・一方向のみですが、マグネットの...
詳細を確認
- 商品タイプ
- マグネットスタンド(支柱タイプ)
- 測定器取付穴
- φ6、φ8、φ3/8インチ
- アリ溝 有無
- 有
- 微調整機構
- 手元微調整
- 支柱 材質
- スチール
- マグネット本体 ON/OFF切り替え
- ○
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

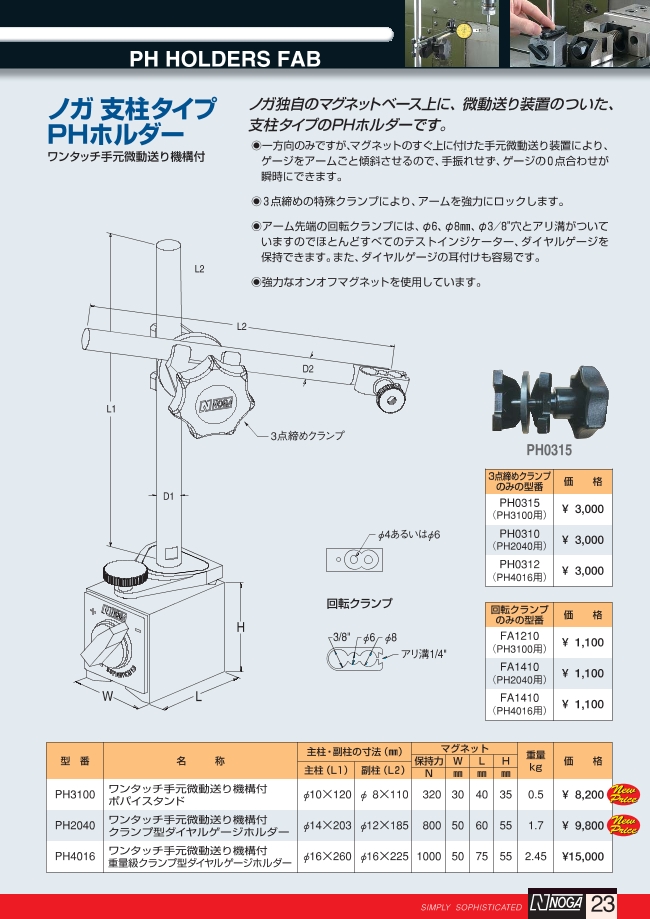

微動送り装置のついた支柱タイプのPHホルダー
PH3100
PH2040
PH4016
- PH3100:ワンタッチ手元微動送り機構付ポパイスタンド。
- PH2040:ワンタッチ手元微動送り機構付クランプ型ダイヤルゲージホルダー。
- PH4016:ワンタッチ手元微動送り機構付重量級クランプ型ダイヤルゲージホルダー。
型番など
| 型番 | 名称 | 主柱・副柱の寸法（mm） | マグネット | 重量 kg | ||||
|---|---|---|---|---|---|---|---|---|
| 保持力 | W | L | H | |||||
| 主柱（L1） | 副柱（L2） | N | mm | mm | mm | |||
| PH3100 | ワンタッチ手元微動送り機構付 ポパイスタンド | φ10×120 | φ 8×110 | 320 | 30 | 40 | 35 | 0.5 |
| PH2040 | ワンタッチ手元微動送り機構付 クランプ型ダイヤルゲージホルダー | φ14×203 | φ12×185 | 800 | 50 | 60 | 55 | 1.7 |
| PH4016 | ワンタッチ手元微動送り機構付 重量級クランプ型ダイヤルゲージホルダー | φ16×260 | φ16×225 | 1000 | 50 | 75 | 55 | 2.45 |
絞り込み条件：11 項目の仕様が未選択です
サイズ
- 大型
- 小型
吸着力(N)
- 320
- 800
- 1000
アーム長さ ①(mm)
- 120
- 203
- 260
アーム長さ ②(mm)
- 110
- 185
- 225
マグネット幅(mm)
- 30
- 50
マグネット奥行(mm)
- 40
- 60
- 75
マグネット高さ(mm)
- 35
- 55
質量(kg)
- 0.5
- 1.7
- 2.45
トラスココード
- 303-0873
- 303-0865
- 303-0857
JANコード
- 7290005398797
質量(g)
- 2450.0
タイプ
- PH2040
- PH3100
- PH4016
出荷日
- すべて
- 1日以内
- 4日以内
詳細情報
基本情報
ダイヤルゲージ・テストインジケータ取付け用マグネットスタンド。
【特長】
・一方向のみですが、マグネットのすぐ上に付けた手元微動送り装置により、ゲージをアームごと傾斜させるので、手振れせず、ゲージの0点合わせが瞬時にできます。
・3点締めの特殊クランプにより、アームを強力にロックします。
・アーム先端の回転クランプには、Φ6、Φ8mm、Φ3/8"穴とアリ溝がついていますのでほとんどすべてのテストインジケーター、ダイヤルゲージを保持できます。
・また、ダイヤルゲージの耳付けも容易です。
・強力なオンオフマグネットを使用しています。
【用途】
・ダイヤルゲージ・テストインジケータの取付に最適。
