超高送り加工用 TXP/EXPカッタ用インサート WPMT・WPMW05・06・08・09形

製品特長・仕様

製品の基本仕様・特長

05形

汎用系、ML形、MH形、DML形

06形

汎用系、ML形、MH形、DML形

08形

汎用系、ML形、MH形、DML形

09形

汎用系、ML形、MH形、DML形

PREMIUMTEC  TUNGALOY

新被膜処理技術の採用により、高い靭性を備えたT9200 シリーズ

性能・試験情報

優れた耐クレータ摩耗性

耐摩耗性強化Al₂O₃被膜

優れた耐逃げ面摩耗性

T9200 シリーズは、圧倒的な耐逃げ面摩耗性を発揮！

新被膜処理技術による優れた耐欠損性

タンガロイ社が独自に開発した被膜強靭化処理技術により、加工中に発生するクラックの進展を抑制し、安定加工を実現。

新技術による効果

新表面処理技術により、インサートの工具寿命を延長

継続加工可能、安定加工の実現！

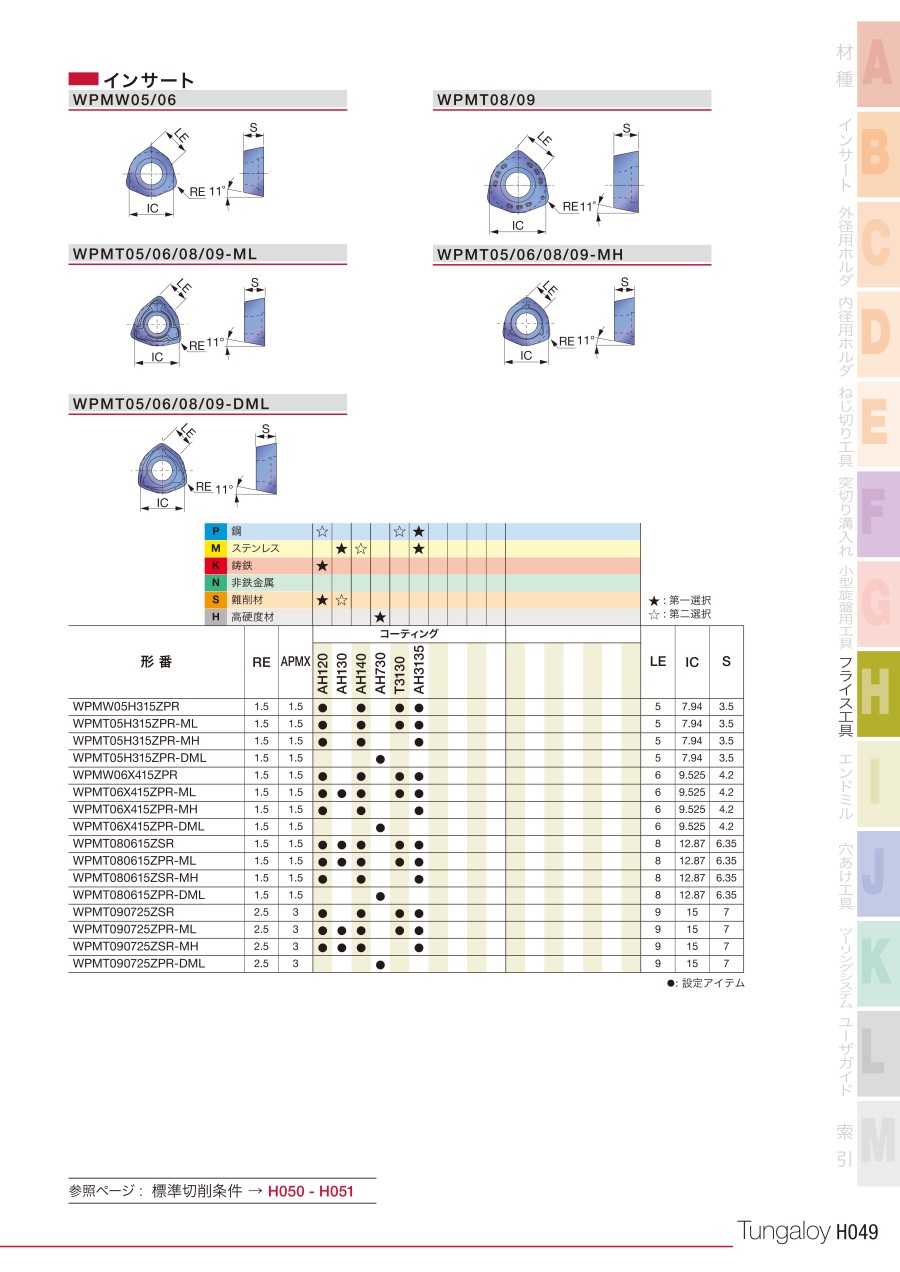

外形図

推奨切削条件

推奨切削条件表

05・06 形

08 形

• ※ 上記の各工具における切削速度は工具突き出し量が3D以下の場合で、突き出し量が3D以上の場合は切削速度、送りを下限側としてください。
• ※ 本工具は、厚く重い切りくずが排出されます。切りくずの噛み込み等による工具損傷を防止するため、必ず内部エアーまたはエアブローをしてください。

09 形

• ※ 工具突き出し長さがL/D=3（工具径の3倍）を超える場合には、上記切削条件（切削速度、送り）の70～80%を目安に設定してください。
• ※ 焼入れ鋼を加工する場合は極圧添加剤が含まれた水溶性切削油を使用することを推奨します。

切削条件時の注意

※上記の各工具における切削速度は工具突き出し量が3D以下の場合で、突き出し量が3D以上の場合は切削速度、送りを下限側としてください。
※本工具は、厚く重い切りくずが排出されます。切りくずの噛み込み等による工具損傷を防止するため、必ず内部エア又はエアブローをしてください。
（注）工具突き出し長さがL/D = 3（工具径（CDX）の3倍）を超える場合には、上記切削条件（切削速度、送り）の70 ～ 80%を目安に設定してください。

適用被削材

選定サポート情報

切削領域

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
