直角肩加工用 TSE/ESE3000R形カッタ用インサート TECN・TEEN・TEKR
- 通常単価(税別)
- 974円～15,232円
- 税込単価
- 1,071円～16,755円
三角形片面仕様インサート3コーナ使用可能（TｰDIAは1コーナタイプ）。【特長】・設定材種：AH120...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様

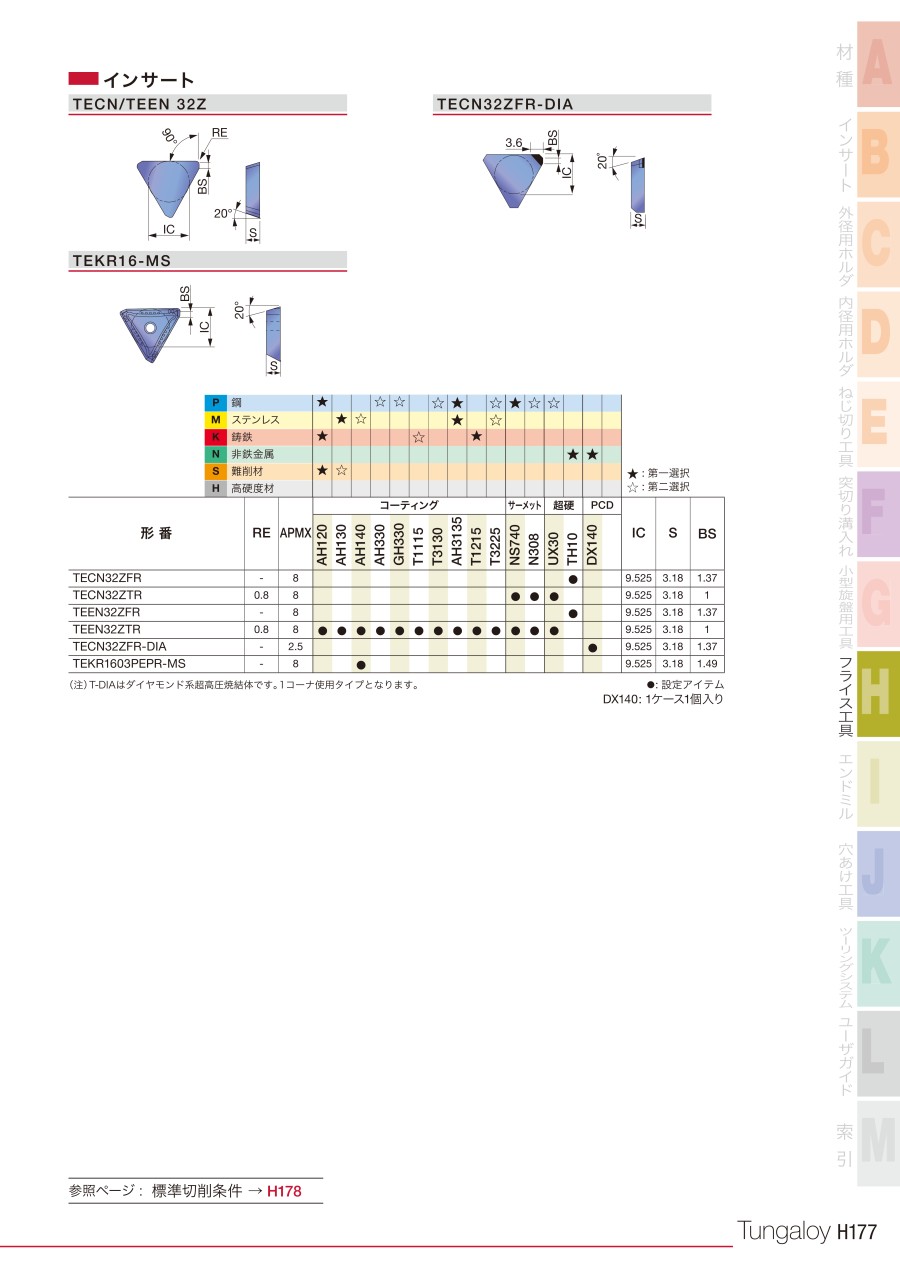

TACミル TSE/ESE3000インサート
TECN/TEEN32Z
TECN32ZFR-DIA
TEKR1603PEPR-MS
| 形番 | IC | S | Rlf Angl | BS | RE | APMX | 材種 |
|---|---|---|---|---|---|---|---|
| TECN32ZFR | 9.525 | 3.18 | 20.0 | 1.37 | - | 8 | DX140/TH10 |
| TECN32ZTR | 9.525 | 3.18 | 20.0 | 1 | 0.8 | 8 | NS740/N308/UX30 |
| TEEN32ZFR | 9.525 | 3.18 | 20.0 | 1.37 | - | 8 | TH10 |
| TEEN32ZTR | 9.525 | 3.18 | 20.0 | 1 | 0.8 | 8 | AH120/AH130/AH140/AH3135/AH3225/AH330/GH330/N308/NS740/T1115/T1215/T3130/T3225/TU40/UX30 |
| TECN32ZFR-DIA | 9.525 | 3.18 | 20.0 | 1.37 | - | 2.5 | DX140 |
| TEKR1603PEPR-MS | 9.525 | 3.18 | 20.0 | 1.49 | - | 8 | AH140 |
外形図
推奨切削条件
推奨切削条件表
刃先径φ40以下の場合
刃先径φ50以上の場合
切削条件時の注意
- アルミニウム合金以外の被削材は乾式切削を行ってください。
- DX140 TECN32ZFR-DIAの最大切込みの目安は2.5mmです。
適用被削材
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,232円 ( 16,755円 ) | 1日目 |
1,827円 ( 2,010円 ) | 1日目 |
1,744円 ( 1,918円 ) | 1日目 |
1,744円 ( 1,918円 ) | 1日目 |
1,609円 ( 1,770円 ) | 1日目 |
1,029円 ( 1,132円 ) | 1日目 |
1,348円 ( 1,483円 ) | 1日目 |
1,336円 ( 1,470円 ) | 1日目 |
1,336円 ( 1,470円 ) | 1日目 |
1,336円 ( 1,470円 ) | 1日目 |
1,298円 ( 1,428円 ) | 1日目 |
1,188円 ( 1,307円 ) | 1日目 |
1,176円 ( 1,294円 ) | 1日目 |
978円 ( 1,076円 ) | 1日目 |
974円 ( 1,071円 ) | 在庫品1日目当日出荷可能 |
1,348円 ( 1,483円 ) | 1日目 |
1,448円 ( 1,593円 ) | 1日目 |
1,176円 ( 1,294円 ) | 9日目 |
1,448円 ( 1,593円 ) | 1日目 |
1,029円 ( 1,132円 ) | 1日目 |
1,176円 ( 1,294円 ) | 1日目 |
詳細情報
基本情報
三角形片面仕様インサート3コーナ使用可能（TｰDIAは1コーナタイプ）。
【特長】
・設定材種：AH120、AH130、AH330、T3130、NS740等。
・旧タイプのくさび止め式カッタ用フラットトップ形インサート。
【材種特長】
・『AH3135』高い耐欠損性を誇る、汎用的な切削条件での鋼、ステンレス鋼の加工に最適
・『T1215』高い耐摩耗性を誇り、鋳鉄の高速度加工に最適
・『T3225』耐摩耗性と耐欠損性に優れ。鋼やステンレス鋼の高能率加工を提供する
・『AH120/AH3225』耐摩耗性と耐欠損性のバランスに優れる材種
・『AH130』高い耐チッピング性、耐欠損性を誇る
・『AH140』耐欠損性に優れる材種
・『DX140』高い耐摩耗性を発揮
・『N308、AH330、T1115』耐摩耗性に優れる
・『GH330』耐摩耗性、耐欠損性に優れる材種
・『NS740』耐欠損性、耐熱裂性に優れる。転削加工用高靱性材種
・『T3130』耐チッピング性および耐摩耗性に優れる
【用途】
・直角肩加工用
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
