タンガロイ

平面加工用 TGN4200形カッタ用インサート SNCN・SNKN・SNMN・SNKF

カタログ

通常単価(税別): 1,057円～2,767円

税込単価: 1,163円～3,044円

通常出荷日：1日目

四角形両面仕様インサート 8コーナ使用可能。フラットトップタイプ。【特長】・設定材種：T3130、T1...

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：在庫品1日目

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

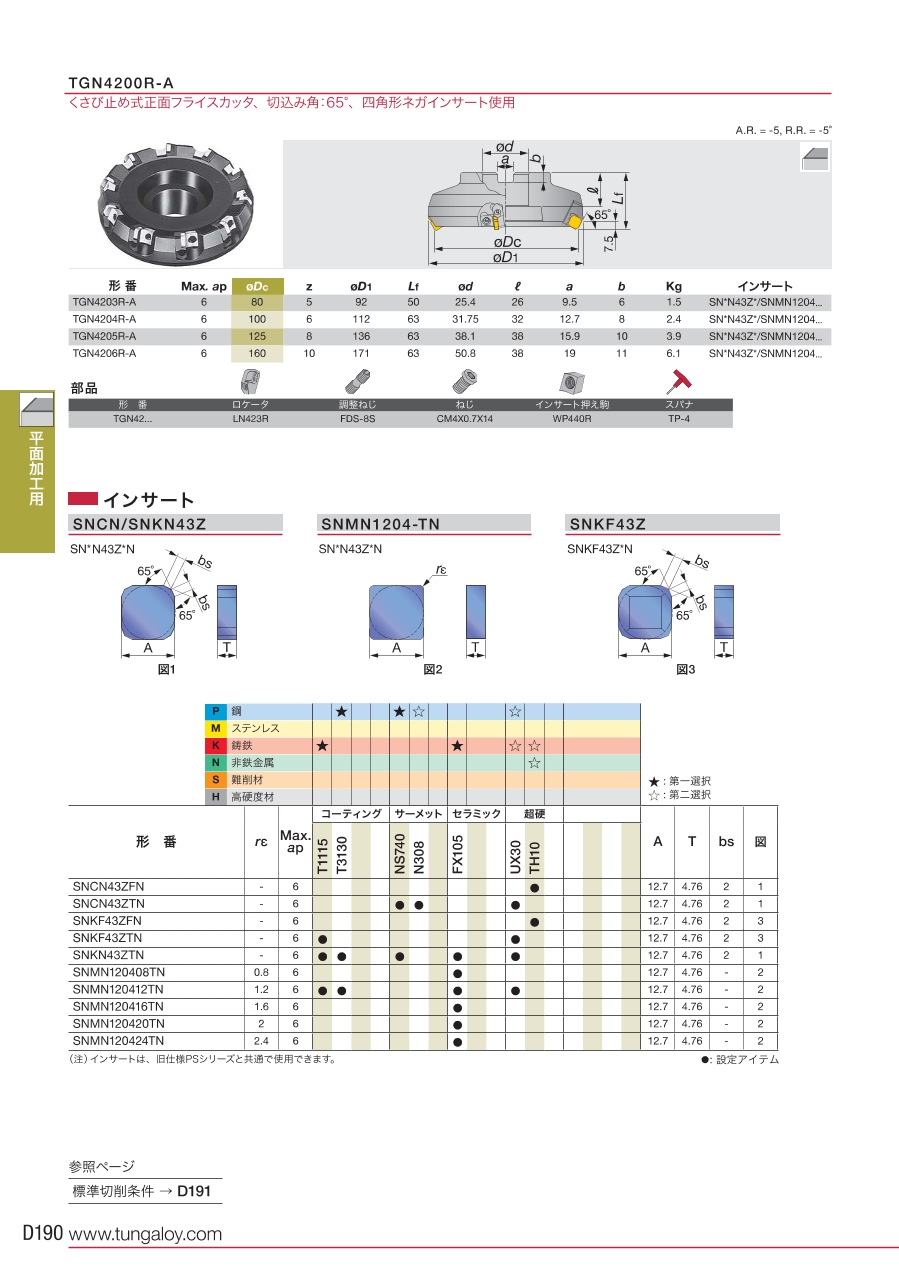

カタログ

商品情報

外形図

TACミル TGN4200-Aインサート

寸法図

SNMN120408TN

形番	A	B	T	re	Max. ap	Tough ‹————› Hard 材種 & Vc
SNMN120408TN	12.700	12.700	4.76	0.80	6.00	FX105
SNMN120412TN	12.700	12.700	4.76	1.20	6.00	UX30 AH120 T3130 T1115 FX105
SNMN120416TN	12.700	12.700	4.76	1.60	6.00	FX105
SNMN120420TN	12.700	12.700	4.76	2.00	6.00	FX105
SNMN120424TN	12.700	12.700	4.76	2.40	6.00	FX105

型番リスト

表示件数

型番

被削材

CAM・工具管理ソフト用データ

材種分類

材種

精度

ホーニング

寸法 A

(mm)

寸法 B

(mm)

インサート形状

適用TACミル

寸法 T

(mm)

寸法 rε

(mm)

ISO型番（メトリック）

トラスココード

CADデータ有無

(2D/3D)

最小発注数量

鋳鉄	-	超硬	TH10	C	なし	-	-	図1	-	-	-	SNCN1204ZNFN	349-2583	-	10個
鋼	-	サーメット	N308	C	あり	-	-	図1	-	-	-	SNCN1204ZNTN	825-4075	-	10個
鋼	-	サーメット	NS740	C	あり	-	-	図1	-	-	-	SNCN1204ZNTN	349-2591	-	10個
鋼 / 鋳鉄	-	超硬	UX30	C	あり	-	-	図1	-	-	-	SNCN1204ZNTN	706-1927	-	10個
鋳鉄	-	超硬	TH10	K	なし	-	-	図3	-	-	-	SNKF1204ZNFN	349-5078	-	10個
鋳鉄	-	コーティング	T1115	K	あり	-	-	図3	-	-	-	SNKF1204ZNTN	701-6948	-	10個
鋼 / 鋳鉄	-	超硬	UX30	K	あり	-	-	図3	-	-	-	SNKF1204ZNTN	706-2290	-	10個
鋳鉄	-	セラミックス	FX105	K	あり	-	-	図1	-	-	-	SNKN1204ZNTN	706-2303	3D	10個
鋼	-	サーメット	NS740	K	あり	-	-	図1	-	-	-	SNKN1204ZNTN	349-5086	3D	10個
鋳鉄	-	コーティング	T1115	K	あり	-	-	図1	-	-	-	SNKN1204ZNTN	701-6956	3D	10個
鋼	-	コーティング	T3130	K	あり	-	-	図1	-	-	-	SNKN1204ZNTN	706-2311	3D	10個
鋼 / 鋳鉄	-	超硬	UX30	K	あり	-	-	図1	-	-	-	SNKN1204ZNTN	706-2320	3D	10個
鋳鉄	-	セラミックス	FX105	M	あり	-	-	図2	-	-	-	-	706-3482	2D	10個
鋳鉄	-	セラミックス	FX105	M	あり	-	-	図2	-	-	-	-	706-3491	2D	10個
鋳鉄	-	コーティング	T1115	M	あり	-	-	図2	-	-	-	-	701-7642	2D	10個
鋼	-	コーティング	T3130	M	あり	-	-	図2	-	-	-	-	706-3504	2D	10個
鋼 / 鋳鉄	-	超硬	UX30	M	あり	-	-	図2	-	-	-	-	706-3512	2D	10個
鋳鉄	-	セラミックス	FX105	M	あり	-	-	図2	-	-	-	-	706-3521	2D	10個
鋳鉄	zoller	セラミックス	FX105	M	あり	-	-	図2	-	-	-	-	706-3539	2D/3D	10個
鋳鉄	zoller	セラミックス	FX105	M	あり	-	-	図2	-	-	-	-	706-3547	2D/3D	10個
鋳鉄	zoller	セラミックス	FX105	M	あり	17.3	4.4	-	TGN4200-A　QGN4400	6.98	0.8	-	709-1389	2D/3D	10個

通常単価(税別) (税込単価)	通常出荷日

1,785円 ( 1,964円 )	1日目
1,671円 ( 1,838円 )	1日目
1,671円 ( 1,838円 )	1日目
2,046円 ( 2,251円 )	1日目
1,129円 ( 1,242円 )	1日目
1,469円 ( 1,616円 )	1日目
1,129円 ( 1,242円 )	1日目
1,507円 ( 1,658円 )	1日目
1,057円 ( 1,163円 )	1日目
1,469円 ( 1,616円 )	1日目
1,469円 ( 1,616円 )	1日目
1,129円 ( 1,242円 )	1日目
1,507円 ( 1,658円 )	1日目
1,507円 ( 1,658円 )	1日目
1,469円 ( 1,616円 )	1日目
1,469円 ( 1,616円 )	1日目
1,129円 ( 1,242円 )	1日目
1,507円 ( 1,658円 )	1日目
1,507円 ( 1,658円 )	1日目
1,507円 ( 1,658円 )	1日目
2,767円 ( 3,044円 )	1日目

詳細情報

基本情報

基本情報

四角形両面仕様インサート 8コーナ使用可能。フラットトップタイプ。
【特長】
・設定材種：T3130、T1115、NS740、FX105等。
・旧タイプのくさび止め式カッタ用フラットトップ形インサート。
【用途】
・平面加工用。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

京セラ
ミーリングチップ（穴付き） LPGT
タンガロイ
直角肩・平面加工用インサート LMMU11/16

【発注単位数量についてご案内】発注単位数量10個単位となります。
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平面加工用 TGN4200形カッタ用インサート SNCN・SNKN・SNMN・SNKFのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品平面加工用 TGN4200形カッタ用インサート SNCN・SNKN・SNMN・SNKF	ミル平面加工用 T／ERF6000インサート	ミル平面加工用 TGP4100RIA／BAインサート	直角肩加工用 PES1500形カッタ用インサート TPMA・TPCA43形	直角肩加工用 TPW/EPW13形カッタ用インサート SWMT/SWGT1304形	平面加工用 TFE/EFE12形カッタ用インサート SEGW/SEGT12形
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	1,057円-	2,682円 -	778円 -	1,356円 -	964円 -	1,381円 -
通常出荷日	1日目	1日目	1日目	1日目	1日目〜	1日目〜
形状（型番頭文字）	S(正方形)	R(円形)	S(正方形)	T(正三角形)	S(正方形)	S(正方形)
逃げ角	N(0°）	F(25°）	P(11°）	P(11°）	その他	E(20°）
利用可能コーナー数	4	その他	4	3	4	4
注文単位数量(個)	10	10	10	10	-	10
