直角肩加工用 TPW/EPW13形カッタ用インサート SWMT/SWGT1304形
- 通常単価(税別)
- 964円～2,445円
- 税込単価
- 1,060円～2,690円
正方形片面仕様インサート4コーナ使用可能。【特長】・MJ形、ML形、MS形、AJ形ブレーカを設定・設定...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
TACミル TPW/EPW13インサート
-MJ
-ML
-MS
-AJ
SWGT-MJ
| 形番 | 精度 | ホ | ニ ン グ | 在庫材種 | 適用 TACミル (掲載頁) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| コーティング | DLC コート | サー メット | 超硬 | |||||||||
| AH120 | AH130 | AH140 | AH3225 | T3130 | T1115 | DS1100 | NS740 | KS05F | ||||
| SWMT1304PDPR-MJ | M | あり | ● | ● | ● | ● | ● | ● | ● | T/EPW13 | ||
| SWMT1304PDER-ML | ● | ● | ||||||||||
| SWMT1304PDPR-MS | ● | ● | ||||||||||
| SWGT1304PDFR-AJ | G | なし | ● | ● | ||||||||
| SWGT1304PDPR-MJ | あり | ● | ● | |||||||||

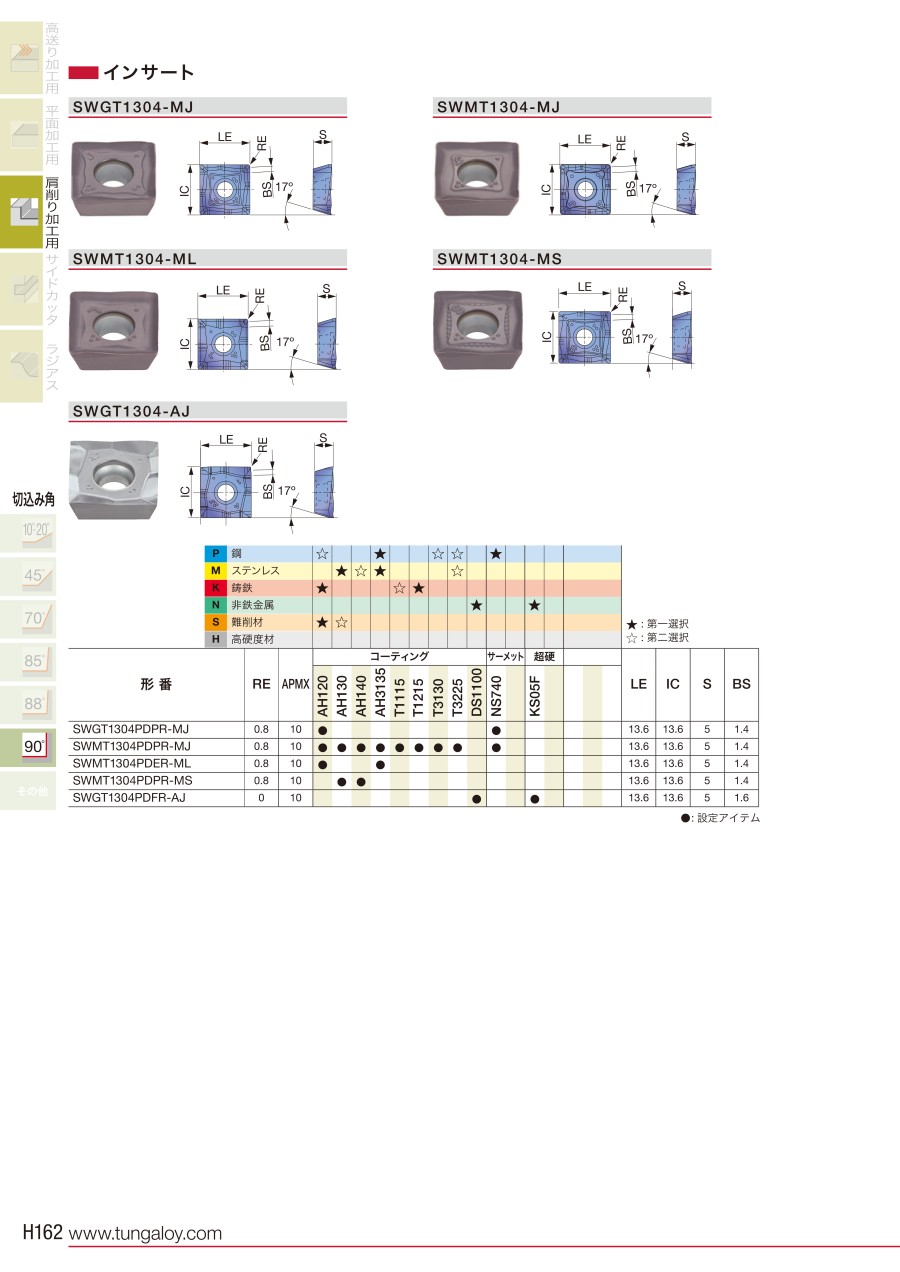

外形図
推奨切削条件
推奨切削条件表
切削条件時の注意
- 切り込み、切削幅が大きい場合はVc、fzを下限側に設定してください。
- 基本的に乾式加工（エアブローを含む）を推奨します。ただし、ステンレス鋼の加工など切れ刃に激しい溶着が発生する場合には、水溶性切削油をご使用ください。このときAH140を用い、Vc =100 m/minでご使用ください。
- 軟鋼、炭素鋼、合金鋼の湿式加工にはT3130を推奨します。その場合にはVc、fzを下げてご使用ください。
- TPW13形は、スラント加工、プランジ加工、穴あけ加工などZ方向に工具を送る加工には使用できません。
適用被削材
注意・禁止事項
使用上の注意
- 溝加工やポケット加工など切りくずが滞留しやすい時には、切りくずの噛み込みを防止するため、内部エアーまたはエアブローをしてください。
- 指定外のチップを使用すると切削不能となったり、工具ボディの破損を招きますので、チップは必ず指定されたものをご使用ください。
- チップを交換またはコーナ交換をする場合は予めエアーブロー、またはウエスを用いてチップおよびカッタのチップ座に付着している切りくずや異物を取り除いてください。
- チップの締め付けは付属品のスパナを用いてください。
- 長期間の使用で摩損あるいは変形した締付けねじ、および先端部が摩損あるいは変形したスパナは早めに指定のものと交換してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,903円 ( 2,093円 ) | 1日目 |
2,445円 ( 2,690円 ) | 2日目 |
1,723円 ( 1,895円 ) | 1日目 |
1,226円 ( 1,349円 ) | 1日目 |
981円 ( 1,079円 ) | 1日目 |
1,035円 ( 1,139円 ) | 1日目 |
1,012円 ( 1,113円 ) | 1日目 |
1,127円 ( 1,240円 ) | 1日目 |
1,126円 ( 1,239円 ) | 2日目 |
1,035円 ( 1,139円 ) | 1日目 |
1,024円 ( 1,126円 ) | 1日目 |
1,178円 ( 1,296円 ) | 1日目 |
1,023円 ( 1,125円 ) | 1日目 |
1,127円 ( 1,240円 ) | 1日目 |
1,126円 ( 1,239円 ) | 2日目 |
964円 ( 1,060円 ) | 1日目 |
1,024円 ( 1,126円 ) | 1日目 |
1,128円 ( 1,241円 ) | 1日目 |
1,165円 ( 1,282円 ) | 1日目 |
1,116円 ( 1,228円 ) | 1日目 |
1,024円 ( 1,126円 ) | 1日目 |
1,024円 ( 1,126円 ) | 1日目 |
詳細情報
基本情報
正方形片面仕様インサート4コーナ使用可能。
【特長】
・MJ形、ML形、MS形、AJ形ブレーカを設定
・設定材種：AH120、AH130、NS740、KS05F等
・直角肩加工用TPW/EPW13形用インサート
・MJ形：汎用。切れ味と強度を両立
・ML形：切れ味が良く、低抵抗
・MS形：ステンレス鋼用
・AJ形：非鉄金属加工用
【材種特長】
・『AH3135』高い耐欠損性を誇る、汎用的な切削条件での鋼、ステンレス鋼の加工に最適
・『AH120/AH3225』耐摩耗性と耐欠損性のバランスに優れる材種
・『AH130』高い耐チッピング性、耐欠損性を誇る
・『AH140』耐欠損性に優れる材種
・『NS740』耐欠損性、耐熱裂性に優れる。転削加工用高靱性材種
・『DS1100』耐摩耗性に優れる材種
・『T3225』耐チッピング性および耐摩耗性に優れる、鋼やステンレス鋼の転削加工に最適
・『KS05F』微粒子超硬材種、刃立ち性が良く、耐摩耗性にも優れる
・『T1115』耐摩耗性に優れる材種。鋳鉄の転削加工に最適
・『T3130』耐チッピング性および耐摩耗性に優れる
・『T1215』耐摩耗性と耐チッピング性に優れるCVD材種、鋳鉄の高速加工に最適
・『AH8015』耐摩耗性と耐欠損性を最適にバランス設計、耐熱合金の汎用加工における第一推奨材種
・『DS2005』タンガロイ社独自の高硬度DLCコーティングを採用。耐溶着性に優れ、良好な加工面品位を実現。高い密着性、硬度と耐熱性により、非鉄金属加工で安定した長寿命を発揮
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品担当おすすめ
- 【発注単位数量についてご案内】発注単位数量10個単位となります。
