タンガロイ

TACミル EWD05インサート

TACミル EWD05インサート
通常単価(税別)
626円～779円
税込単価
689円～857円
通常出荷日：1日目

丸駒タイプで片面仕様のインサート。【特長】・フラットトップタイプで設定、材種がAH120等に対応のチッ...

詳細を確認
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

フライス加工用 丸駒インサート RDMT-MJ・RDMW形

タンガロイ

フライス加工用 丸駒インサート RDMT-MJ・RDMW形
通常価格(税別)： 1,128円 (税込価格：1,241円)

通常出荷日：1 日目

よく一緒に見られています

TACミル RoundSplitインサート

タンガロイ

TACミル RoundSplitインサート
通常価格(税別)： 1,226円 (税込価格：1,349円)

通常出荷日：1 日目 ～

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

TACミル EWD05インサート:関連画像

外観



【仕様】

--コーティング-
AH120-
P鋼★--
Mステンレス---
K鋳鉄★--
N非鉄金属---
S難削材★--
H高硬度材---
型番Max.apコーティングAT
AH120-
RDMW0501M02.5●-51.4
RDMW0702M03.5●-72.38
RDMW1003M05.0●-103.18

●：設定アイテム

外形図

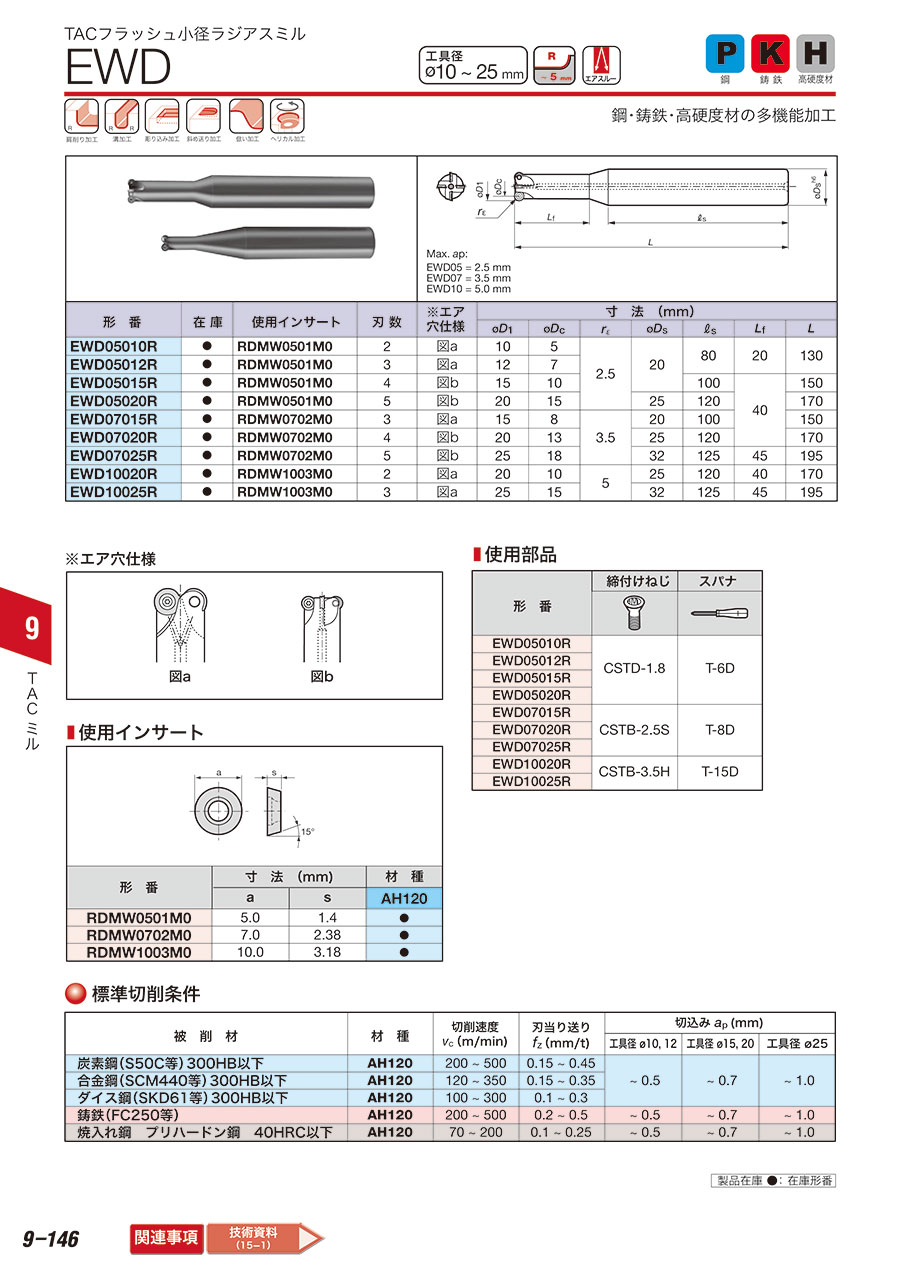

TACミル EWD05インサート:関連画像

型番リスト

表示件数
  • 1
    • 型番
    RDMW0501M0-AH120
    RDMW0702M0-AH120
    RDMW1003M0-AH120

    トラスココード

    寸法 ｓ

    (mm)

    寸法 a

    (mm)

    		最小発注数量
    349-4411
    1.4
    5
    10個
    349-4420
    2.38
    7
    10個
    349-4438
    3.18
    10
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    626円
    ( 689円 )
    1日目
    626円
    ( 689円 )
    1日目
    779円
    ( 857円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    丸駒タイプで片面仕様のインサート。
    【特長】
    ・フラットトップタイプで設定、材種がAH120等に対応のチップ（フライス加工用）。
    ・サイズが5mm、7mm、10mmの3タイプでより用途にあわせて選択可能。
    ・形状がR（円形）、逃げ角がD（15度）、精度がMで様々な機能に対応できる。
    【用途】
    ・鋼、鋳鉄、高硬度材に多機能加工用として利用可能。

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 【発注単位数量についてご案内】発注単位数量10個単位となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
