タンガロイ

TACミル ELPインサート

カタログ

通常単価(税別): 986円～1,394円

税込単価: 1,085円～1,533円

通常出荷日：1日目

四角形片面仕様のインサート。【特長】・4コーナに使用可能で、MJ形ブレーカを設定。・先端刃専用、先端刃...

よく一緒に見られています

タンガロイ

通常出荷日：在庫品1日目

よく一緒に見られています

タンガロイ

通常出荷日：在庫品1日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

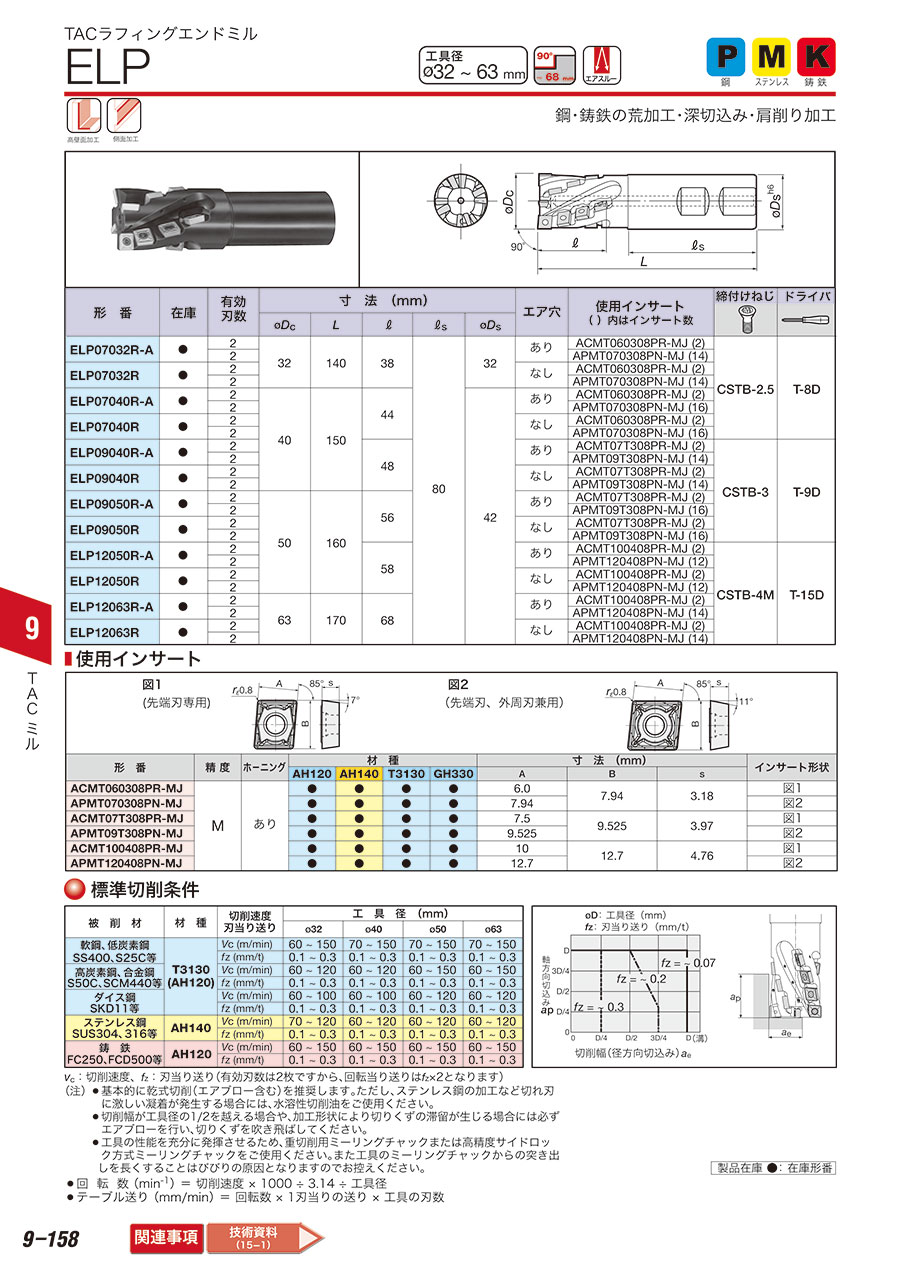

TACミル ELPインサートの外形図と仕様について

TACミル ELPインサート（先端刃専用タイプ）の寸法図
※インサート形状：図1参照

先端刃、外周刃兼用タイプ
※インサート形状：図2参照

形番	精度	ホ－ニング	材種				寸法（mm）			インサート形状
形番	精度	ホ－ニング	AH120	AH140	T3130	GH330	A	B	s	インサート形状
ACMT060308PR-MJ	M	あり	●	●	●	●	6.0	7.94	3.18	図1
APMT070308PN-MJ			●	●	●	●	7.94	7.94	3.18	図2
ACMT07T308PR-MJ			●	●	●	●	7.5	9.525	3.97	図1
APMT09T308PN-MJ			●	●	●	●	9.525	9.525	3.97	図2
ACMT100408PR-MJ			●	●	●	●	10	12.7	4.76	図1
APMT120408PN-MJ			●	●	●	●	12.7	12.7	4.76	図2

型番リスト

表示件数

型番

逃げ角

被削材

材種

寸法 A

(mm)

寸法 B

(mm)

インサート形状

トラスココード

寸法ｓ

(mm)

CADデータ有無

(2D/3D)

最小発注数量

その他	鋼 / 鋳鉄	AH120	7.5	9.525	図1	349-3725	3.97	-	10個
その他	ステンレス鋼	AH140	7.5	9.525	図1	349-3733	3.97	-	10個
その他	鋼	GH330	7.5	9.525	図1	707-9478	3.97	-	10個
その他	鋼	T3130	7.5	9.525	図1	707-9486	3.97	-	10個
その他	鋼 / 鋳鉄	AH120	6	7.94	図1	349-3709	3.18	2D／3D	10個
その他	ステンレス鋼	AH140	6	7.94	図1	349-3717	3.18	2D／3D	10個
その他	鋼	GH330	6	7.94	図1	707-9451	3.18	2D／3D	10個
その他	鋼	T3130	6	7.94	図1	707-9460	3.18	2D／3D	10個
その他	鋼 / 鋳鉄	AH120	10	12.7	図1	349-3741	4.76	-	10個
その他	ステンレス鋼	AH140	10	12.7	図1	349-3750	4.76	-	10個
その他	鋼	GH330	10	12.7	図1	707-9494	4.76	-	10個
その他	鋼	T3130	10	12.7	図1	707-9508	4.76	-	10個
P(11°）	鋼 / 鋳鉄	AH120	9.525	9.525	図2	349-3962	3.97	-	10個
P(11°）	ステンレス鋼	AH140	9.525	9.525	図2	349-3971	3.97	-	10個
P(11°）	鋼	GH330	9.525	9.525	図2	349-3989	3.97	-	10個
P(11°）	鋼	T3130	9.525	9.525	図2	707-9664	3.97	-	10個
P(11°）	鋼 / 鋳鉄	AH120	7.94	7.94	図2	349-3938	3.18	2D／3D	10個
P(11°）	ステンレス鋼	AH140	7.94	7.94	図2	349-3946	3.18	2D／3D	10個
P(11°）	鋼	GH330	7.94	7.94	図2	349-3954	3.18	2D／3D	10個
P(11°）	鋼	T3130	7.94	7.94	図2	707-9656	3.18	2D／3D	10個
P(11°）	鋼 / 鋳鉄	AH120	12.7	12.7	図2	349-3997	4.76	-	10個
P(11°）	ステンレス鋼	AH140	12.7	12.7	図2	349-4004	4.76	-	10個
P(11°）	鋼	GH330	12.7	12.7	図2	349-4012	4.76	-	10個
P(11°）	鋼	T3130	12.7	12.7	図2	707-9672	4.76	-	10個

通常単価(税別) (税込単価)	通常出荷日

1,082円 ( 1,190円 )	1日目
1,082円 ( 1,190円 )	1日目
1,082円 ( 1,190円 )	1日目
1,082円 ( 1,190円 )	1日目
986円 ( 1,085円 )	1日目
986円 ( 1,085円 )	1日目
986円 ( 1,085円 )	1日目
986円 ( 1,085円 )	1日目
1,250円 ( 1,375円 )	1日目
1,250円 ( 1,375円 )	1日目
1,250円 ( 1,375円 )	1日目
1,250円 ( 1,375円 )	1日目
1,154円 ( 1,269円 )	1日目
1,154円 ( 1,269円 )	1日目
1,154円 ( 1,269円 )	1日目
1,154円 ( 1,269円 )	1日目
1,060円 ( 1,166円 )	1日目
1,060円 ( 1,166円 )	1日目
1,060円 ( 1,166円 )	1日目
1,060円 ( 1,166円 )	1日目
1,394円 ( 1,533円 )	1日目
1,394円 ( 1,533円 )	1日目
1,394円 ( 1,533円 )	1日目
1,394円 ( 1,533円 )	1日目

詳細情報

基本情報

基本情報

四角形片面仕様のインサート。
【特長】
・4コーナに使用可能で、MJ形ブレーカを設定。
・先端刃専用、先端刃、外周刃兼用の2タイプがある。
・材種がAH120、AH140、T3130、GH330パターンで24種類のバリエーションより用途にあわせて選択可能。
・A(85度平行四辺形)の形状（型番頭文字）。
【用途】
・鋼、鋳鉄等の粗加工、深切込み、肩削り加工用として利用可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

【発注単位数量についてご案内】発注単位数量10個単位となります。
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TACミル ELPインサートのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 TACミル ELPインサート	TACラフィングエンドミル ELP-Aインサート	TACミル EBP インサート	TACミル TZP12インサート	TACミル EWD05インサート	TACミルサイドカッタ VSNインサート
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	986円-	1,394円 -	2,813円 -	1,289円	626円 -	3,496円 -
通常出荷日	1日目	1日目	1日目	1日目	1日目	1日目
形状（型番頭文字）	A(85°平行四辺形)	A(85°平行四辺形)	その他	A(85°平行四辺形)	R(円形)	A(85°平行四辺形)
利用可能コーナー数	2	2	1	2	その他	2
材種分類	コーティング	コーティング	コーティング	コーティング	コーティング	超硬
精度	M	M	E	M	M	E
ホーニング	あり	あり	あり	あり	あり	あり
