タンガロイ

面取りカッタ ECC31形用インサート XCET31形

面取りカッタ ECC31形用インサート XCET31形
通常単価(税別)
5,686円～7,175円
税込単価
6,255円～7,893円
通常出荷日：1日目

平行四辺形片面仕様インサート2コーナ使用可能。設定材種：AH330、NS740、UX30等。【特長】・...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

ミル 平面加工用 T/EMD4400、T/EGD4400用インサート

タンガロイ

ミル 平面加工用 T/EMD4400、T/EGD4400用インサート
通常価格(税別)： 844円 (税込価格：928円)

通常出荷日：在庫品1日目

よく一緒に見られています

TACミル TFD4400/TFP4000IAインサート

タンガロイ

TACミル TFD4400/TFP4000IAインサート
通常価格(税別)： 3,161円 (税込価格：3,477円)

通常出荷日：1 日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

TACミル DoRecインサート

XCET31イメージ

XCET31イメージ

規格表

形番LEICSRETough ‹————› Hard
材種 & Vc
  XCET310404ER 22.00012.7004.500.40UX30 AH330 NS740

外形図

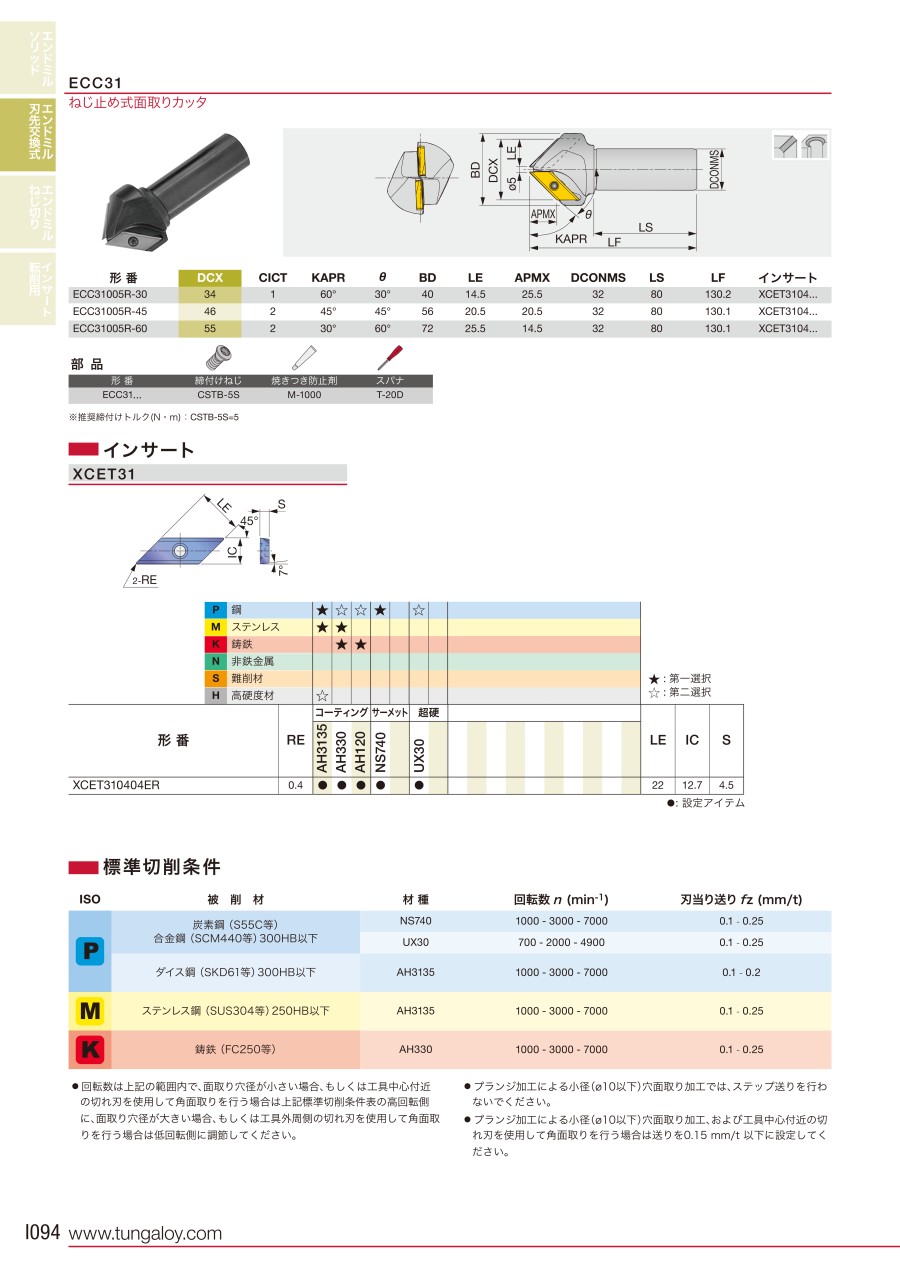

面取りカッタ ECC31形用インサート XCET31形 外形図

推奨切削条件

推奨切削条件表

面取りカッタ ECC31形用インサート XCET31形 推奨切削条件表

切削条件時の注意

  • 回転数は上記の範囲内で、面取り穴径が小さい場合、もしくは工具中心付近の切れ刃を使用して角面取りを行う場合は上記標準切削条件表の高回転側に、面取り穴径が大きい場合、もしくは工具外周側の切れ刃を使用して角面取りを行う場合は低回転側に調節してください。
  • プランジ加工による小径（φ10以下）穴面取り加工では、ステップ送りを行わないでください。
  • プランジ加工による小径（φ10以下）穴面取り加工、および工具中心付近の切れ刃を使用して角面取りを行う場合は送りを0.15 mm/t 以下に設定してください。

適用被削材

面取りカッタ ECC31形用インサート XCET31形 適用被削材

型番リスト

表示件数
  • 1
    • 型番
    XCET310404ER-AH120
    XCET310404ER-AH3135
    XCET310404ER-AH330
    XCET310404ER-NS740
    XCET310404ER-UX30

    被削材

    材種分類

    材種

    トラスココード

    CADデータ有無

    (2D/3D)

    		最小発注数量
    鋼 / 鋳鉄
    PVDコーティング
    AH120
    -
    -
    5個
    鋼 / ステンレス鋼 / 高硬度材
    PVDコーティング
    AH3135
    -
    -
    5個
    鋼 / ステンレス鋼 / 鋳鉄
    PVDコーティング
    AH330
    709-4698
    2D/3D
    5個
    鋼
    サーメット
    NS740
    349-3113
    2D/3D
    5個
    鋼 / ステンレス鋼 / 鋳鉄
    超硬合金
    UX30
    349-3121
    2D/3D
    5個
    通常単価(税別) (税込単価)
    通常出荷日
    7,106円
    ( 7,817円 )
    1日目
    7,106円
    ( 7,817円 )
    1日目
    7,175円
    ( 7,893円 )
    1日目
    5,686円
    ( 6,255円 )
    1日目
    5,928円
    ( 6,521円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    平行四辺形片面仕様インサート2コーナ使用可能。設定材種：AH330、NS740、UX30等。
    【特長】
    ・面取り加工用ECC31形用インサート
    【材種特長】
    ・『AH3135』高い耐欠損性を誇る、汎用的な切削条件での鋼、ステンレス鋼の加工に最適
    ・『AH120』耐摩耗性と耐欠損性のバランスに優れる材種、鋼、ステンレス鋼、鋳鉄の一般的な加工に最適
    【用途】
    ・面取りカッタ

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 【発注単位数量についてご案内】発注単位数量5個単位となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    面取りカッタ ECC31形用インサート XCET31形のレビュー
    4平均満足度：4.01件のレビュー
    機械加工で
    4
    満足度：4.02021/08/27
    大きい面取りに使用しています。 切れ味、仕上がり面、共に良好ですが、 値段がもう少し安ければ・・・
    0人が参考にしています。
    1件全て見る
