軽量PCDカッタ DPD／EDPD09形カッタ用インサート YDEN09形
- 通常単価(税別)
- 18,381円～20,400円
- 税込単価
- 20,219円～22,440円
PCD 1コーナ仕様インサート。【特長】・普通刃、さらい刃、バリ取りさらい刃を設定。設定材種：DX14...
詳細を確認- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

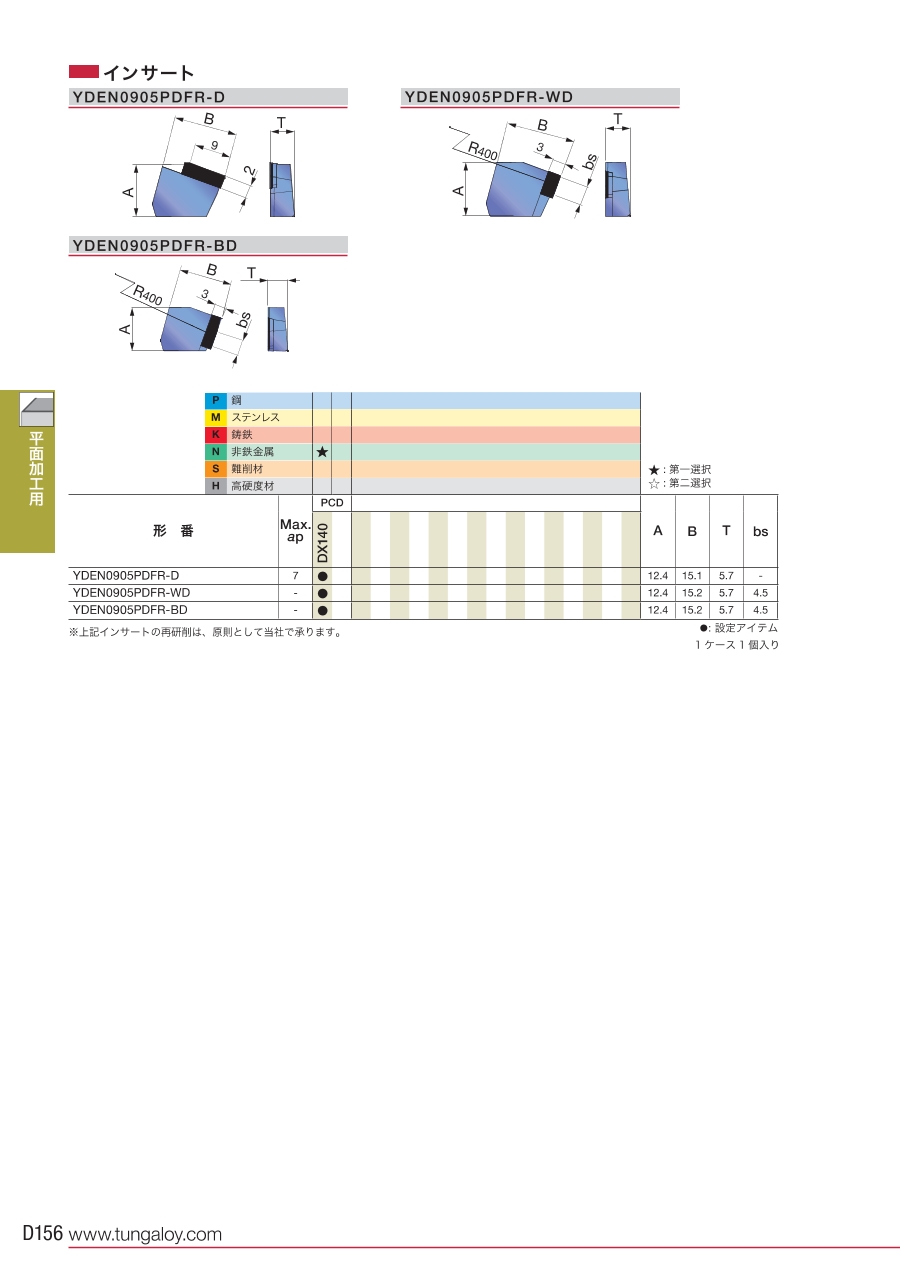

外形図
YDEN0905PDFR-D
YDEN0905PDFR-WD
YDEN0905PDFR-BD
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
| 被削材 | 材種 | 形状 | 切削速度 Vc（m/min） | 刃当り送り fz（mm/t） |
|---|---|---|---|---|
| 鋳造アルミ合金／ダイキャスト （Si＜13%） | DX140 | YDEN0905PDFR-D | 500～4,000 | 0.05～0.2 |
| 鋳造アルミ合金／ダイキャスト （Si≧13%） | DX140 | YDEN0905PDFR-D | 200～500 | 0.05～0.2 |
| アルミ合金 | DX140 | YDEN0905PDFR-D | 500～4,000 | 0.05～0.2 |
| 銅合金 | DX140 | YDEN0905PDFR-D | 200～500 | 0.05～0.2 |
※面粗度向上を希望される場合はさらい刃（-WD）の併用、バリ抑制を希望される場合はバリ取りさらい刃（-BD）の併用を推奨します。
※切削速度Vc=1,500m/min以上でのご使用の場合、アーバおよびホルダは釣り合い等級G16以内に調整されたものをご使用ください。
※湿式加工（水溶性切削油）を推奨します。
※工具突き出し長さがL/D=3（工具径の3倍）を超える場合には、上記切削条件（切削速度、送り）の70～80%を目安に設定してください。
選定サポート情報
■各インサートの組合わせ方法
※交互に組み込み
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,400円 ( 22,440円 ) | 1日目 |
20,400円 ( 22,440円 ) | 1日目 |
18,381円 ( 20,219円 ) | 1日目 |
詳細情報
基本情報
PCD 1コーナ仕様インサート。
【特長】
・普通刃、さらい刃、バリ取りさらい刃を設定。設定材種：DX140。
・アルミ加工用PCD形 DPD／EDPD形用インサート。
【用途】
・軽量PCDカッタ。
ご注意
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
カタログ
商品担当おすすめ
- 【発注単位数量についてご案内】発注単位数量10個単位となります。
