タンガロイ

専用突切り・溝入れ工具 CTBN

カタログ

通常単価(税別): 22,500円～30,081円

税込単価: 24,750円～33,089円

通常出荷日：1日目～5日目

溝入れ・突切り加工用CTH形ブレード用ツールブロック。【特長】・一体型と分割型の2タイプ。・溝幅：3～...

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

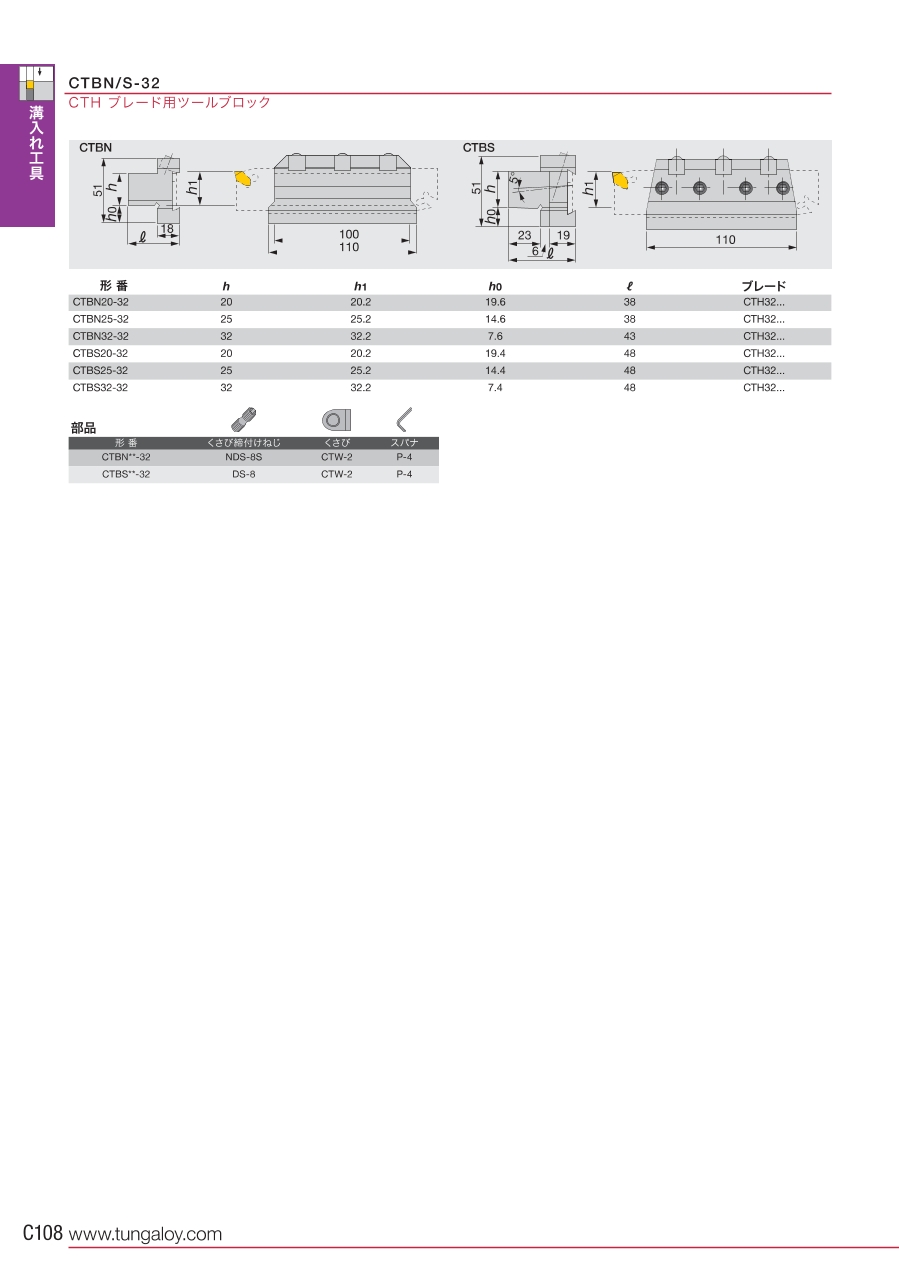

突切りバイト CTH用ツールブロックの外形図・仕様

一体型CTBN

分割型CTBS

形番	適合板バイト	突出し ad （mm）	寸法（mm）
形番	適合板バイト	突出し ad （mm）	h₁	l	h	h₀
CTBN20-32	CTH32-3 CTH32-4 CTH32-5 CTH32-6	50	20.2	38	20	19.56
CTBN25-32			25.2	38	25	14.56
CTBN32-32			32.2	43	32	7.56
CTBS20-32			20.2	48	20	19.36
CTBS25-32			25.2		25	14.36
CTBS32-32			32.2		32	7.36

この商品の部品

形番	部品
形番	（1）本体	（2）ベース	（3）くさび	（4）くさび締付けねじ	（5）六角穴付ボルト	スパナ	インサート取外し用レンチ
CTBN20-32	-	-	CTW-2	NDS-8S	-	P-4	CTL-2
CTBN25-32
CTBN32-32
CTBS20-32	CTB-32	CB-20	CTW-2	DS-8	M5×15
CTBS25-32		CB-25
CTBS32-32		CB-32

型番リスト

表示件数

型番

トラスココード

寸法 h

(mm)

寸法 h0

(mm)

寸法 h1

(mm)

寸法 ℓ

(mm)

①本体

②ベース

④くさび締付けねじ

⑤穴付ボルト

最小発注数量

351-1219	20	19.56	20.2	38	-	-	NDS-8S	-	1個
351-1227	25	14.56	25.2	38	-	-	NDS-8S	-	1個
711-9186	32	7.56	32.2	43	-	-	NDS-8S	-	1個
711-9194	20	19.36	20.2	48	CTB-32	CB-20	DS-8	M5×15	1個
711-9208	25	14.36	25.2	48	CTB-32	CB-25	DS-8	M5×15	1個
711-9216	32	7.36	32.2	48	CTB-32	CB-32	DS-8	M5×15	1個

通常単価(税別) (税込単価)	通常出荷日

22,500円 ( 24,750円 )	5日目
22,500円 ( 24,750円 )	1日目
22,500円 ( 24,750円 )	1日目
30,081円 ( 33,089円 )	1日目
30,081円 ( 33,089円 )	1日目
30,081円 ( 33,089円 )	1日目

詳細情報

基本情報

基本情報

溝入れ・突切り加工用CTH形ブレード用ツールブロック。
【特長】
・一体型と分割型の2タイプ。
・溝幅：3～6mm。
・突出し：50mm。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
