タンガロイ

超高送り加工用柄付カッタ EXP

カタログ |

通常単価(税別): 32,638円～56,434円

税込単価: 35,902円～62,077円

通常出荷日：1日目

ねじ止め式柄付きカッタ超高送り仕様リード角：15°。【特長】・3コーナインサート採用。・超高送り...

カッタ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ねじ止め式柄付きカッタ超高送りTACミルシリーズ

特長

商品画像

特長

分厚いチップ:従来品より1～2サイズ厚いチップを採用。
強固なクランプ力:締付ねじ+押え金によるダブルランプ方式でチップを強固にクランプ。
高信頼性+長寿命:内部エアーにより、切りくずの嚙みこみによる切刃欠損を抑制。
長寿命:汎用、低抵抗、切刃強化、高硬度材向けの4種類のチップを設定。
締付けトルクの向上:クランプねじはトルクスプラスを採用（T/EXPO8形は除く）。

超高送りTACミルシリーズの推奨領域

推奨領域グラフ

超高送りの秘密

加工能率が従来ラジアスカッターの2～6倍。
長い突き出しで高能率加工が可能、3コーナ仕様のチップで経済的。
（Vf=4000～10,000mm/min）

正味切削動力

正味切削動力（kW）=1分間当りの切りくず排出量（cc/min）/kW当りの切りくず排出量（cc/kW）
1分間当りの切りくず排出量（cc/min）=切込み（ap）×切削幅（ae）×テーブル送り（mm/min）/1000
kW当りの切りくず排出量（cc/kW）=切削する刃当り送り（mm/t）の切りくず排出量（cc/kW）

05形

06形

08形

09形

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

シャンク径 (d)

(mm)

刃数

(枚)

最大切り込み深さ (Ad)

(mm)

首下長（ℓ1）

(mm)

適合インサート

締付けねじ

寸法 ℓs

(mm)

寸法 ΦDc1

(mm)

トラスココード

CADデータ有無

(2D/3D)

仕様

クランプセット

ドライバ

スパナ

最小発注数量

20	180	20	2	1.5	100	WPM□05H315ZPR (-□□□)	CSPB-3.5S	80	12.4	350-8617	2D	ロング	-	IP-15D	IP-15D	1個
20	130	20	2	1.5	50	WPM□05H315ZPR (-□□□)	CSPB-3.5S	80	12.4	350-8625	2D	標準	-	IP-15D	IP-15D	1個
21	130	20	2	1.5	50	WPM□05H315ZPR (-□□□)	CSPB-3.5S	80	13.4	350-8633	2D	標準	-	IP-15D	IP-15D	1個
25	200	25	2	1.5	120	WPM□06X415ZPR (-□□□)	CSPB-4S	80	16.4	825-3700	2D	ロング	CSY-15	IP-15D	IP-15D	1個
25	300	25	2	1.5	180	WPM□06X415ZPR (-□□□)	CSPB-4S	120	16.4	825-3701	2D	エクストラロング	CSY-15	IP-15D	IP-15D	1個
25	140	25	2	1.5	60	WPM□06X415ZPR (-□□□)	CSPB-4S	80	16.4	350-8641	2D	標準	CSY-15	IP-15D	IP-15D	1個
26	200	25	2	1.5	120	WPM□06X415ZPR (-□□□)	CSPB-4S	80	17.4	350-8650	2D	ロング	CSY-15	IP-15D	IP-15D	1個
26	300	25	2	1.5	60	WPM□06X415ZPR (-□□□)	CSPB-4S	240	17.4	825-3702	2D	エクストラロング	CSY-15	IP-15D	IP-15D	1個
26	140	25	2	1.5	60	WPM□06X415ZPR (-□□□)	CSPB-4S	80	17.4	350-8668	2D	標準	CSY-15	IP-15D	IP-15D	1個
32	200	32	3	1.5	120	WPM□06X415ZPR (-□□□)	CSPB-4S	80	23.4	825-3704	2D	ロング	CSY-15	IP-15D	IP-15D	1個
32	150	32	3	1.5	70	WPM□06X415ZPR (-□□□)	CSPB-4S	80	23.4	350-8676	2D	標準	CSY-15	IP-15D	IP-15D	1個
33	200	32	3	1.5	120	WPM□06X415ZPR (-□□□)	CSPB-4S	80	24.4	825-3708	2D	ロング	CSY-15	IP-15D	IP-15D	1個
33	300	32	2	1.5	70	WPM□06X415ZPR (-□□□)	CSPB-4S	230	24.4	825-3709	2D	エクストラロング	CSY-15	IP-15D	IP-15D	1個
33	150	32	3	1.5	70	WPM□06X415ZPR (-□□□)	CSPB-4S	80	24.4	350-8684	2D	標準	CSY-15	IP-15D	IP-15D	1個
40	250	32	3	1.5	50	WPM□06X415ZPR (-□□□)	CSPB-4S	200	31.4	350-8692	2D	ロング	CSY-15	IP-15D	IP-15D	1個
40	150	32	3	1.5	50	WPM□06X415ZPR (-□□□)	CSPB-4S	100	31.4	350-8706	2D	標準	CSY-15	IP-15D	IP-15D	1個
40	250	32	2	1.5	50	WPMT080615Z□R (-□□□)	CSTB-5	200	28.6	825-3713	2D	ロング	CSX20	T-20T	T-20T	1個
40	300	32	2	1.5	50	WPMT080615Z□R (-□□)	CSTB-5	250	28.6	825-3714	2D	エクストラロング	CSX20	T-20T	T-20T	1個
50	250	42	2	3	50	WPMT090725Z□R (-□□□)	CSTB-5	200	36.4	825-3716	2D	ロング	CSX20	T-20T	T-20T	1個
50	150	42	2	3	50	WPMT090725Z□R (-□□□)	CSTB-5	100	36.4	825-3717	2D／3D	標準	CSX20	T-20T	T-20T	1個

通常単価(税別) (税込単価)	通常出荷日

36,800円 ( 40,480円 )	1日目
32,638円 ( 35,902円 )	1日目
32,638円 ( 35,902円 )	1日目
37,893円 ( 41,682円 )	1日目
44,241円 ( 48,665円 )	1日目
34,754円 ( 38,229円 )	1日目
37,893円 ( 41,682円 )	1日目
44,241円 ( 48,665円 )	1日目
34,754円 ( 38,229円 )	1日目
42,125円 ( 46,338円 )	1日目
40,009円 ( 44,010円 )	1日目
42,125円 ( 46,338円 )	1日目
50,011円 ( 55,012円 )	1日目
40,009円 ( 44,010円 )	1日目
48,977円 ( 53,875円 )	1日目
44,241円 ( 48,665円 )	1日目
48,977円 ( 53,875円 )	1日目
56,434円 ( 62,077円 )	1日目
48,977円 ( 53,875円 )	1日目
44,241円 ( 48,665円 )	1日目

詳細情報

基本情報

基本情報

ねじ止め式柄付きカッタ超高送り仕様リード角：15°。
【特長】
・3コーナインサート採用。
・超高送りカッタ。
【用途】
・平面加工、彫りこみ、溝入れ、繰り広げ等汎用的な部品加工用。
・高送りによる高能率加工に対応。

ご注意

カッタ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

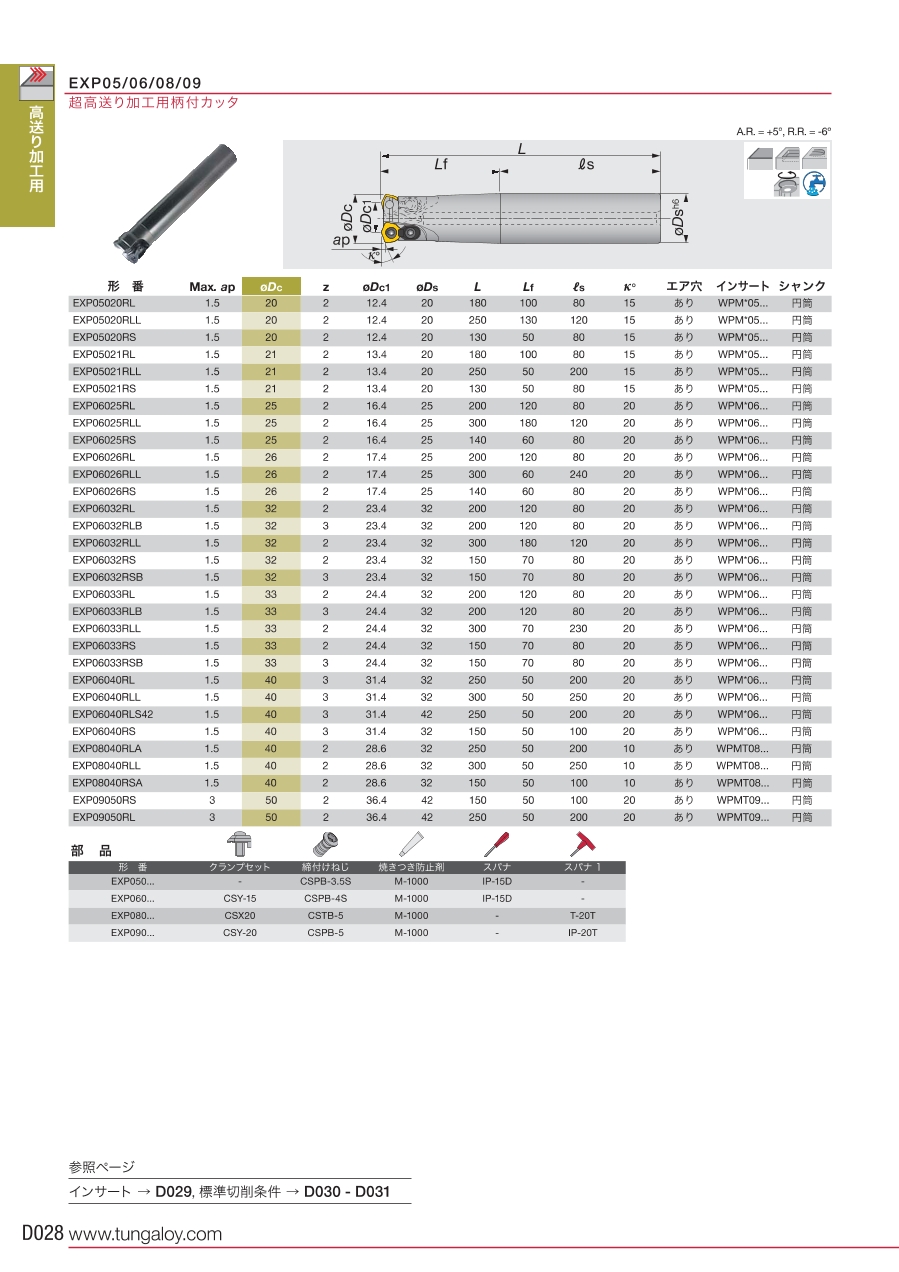

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
