タンガロイ

超軽量TACミル EFE12

超軽量TACミル EFE12 EFE12050R
通常単価(税別)
39,858円
税込単価
43,844円
通常出荷日：1日目

非鉄材料の荒加工～仕上加工。専用インサートで鋼、鋳鉄、ステンレス鋼も対応可能。

  • カッタ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

型番:

EFE12050R
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

EFE12050Rの仕様・寸法情報

加工用途
平面
刃径 D(φ)
50
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
取付け方法
柄付きタイプ
全長 (L)(mm)
95
シャンク径 (d)(mm)
20
刃数(枚)
3
適応チップ材種
超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)
最大切り込み深さ (Ad)(mm)
8
首下長（ℓ1）(mm)
35
エア穴
あり
寸法 ℓs(mm)
60
寸法 ΦDb(mm)
30
トラスココード
350-8099
CADデータ有無(2D/3D)
2D
-
-

商品情報

製品特長・仕様

製品の基本仕様・特長

「TFE」に刃先高さ調整機構付きカッタを拡充

  • 軽量ボディ
超軽量TACミル EFE12 製品仕様01

非鉄材料の荒加工～仕上げ加工。専用インサートで鋼、鋳鉄、ステンレス鋼も対応可能。

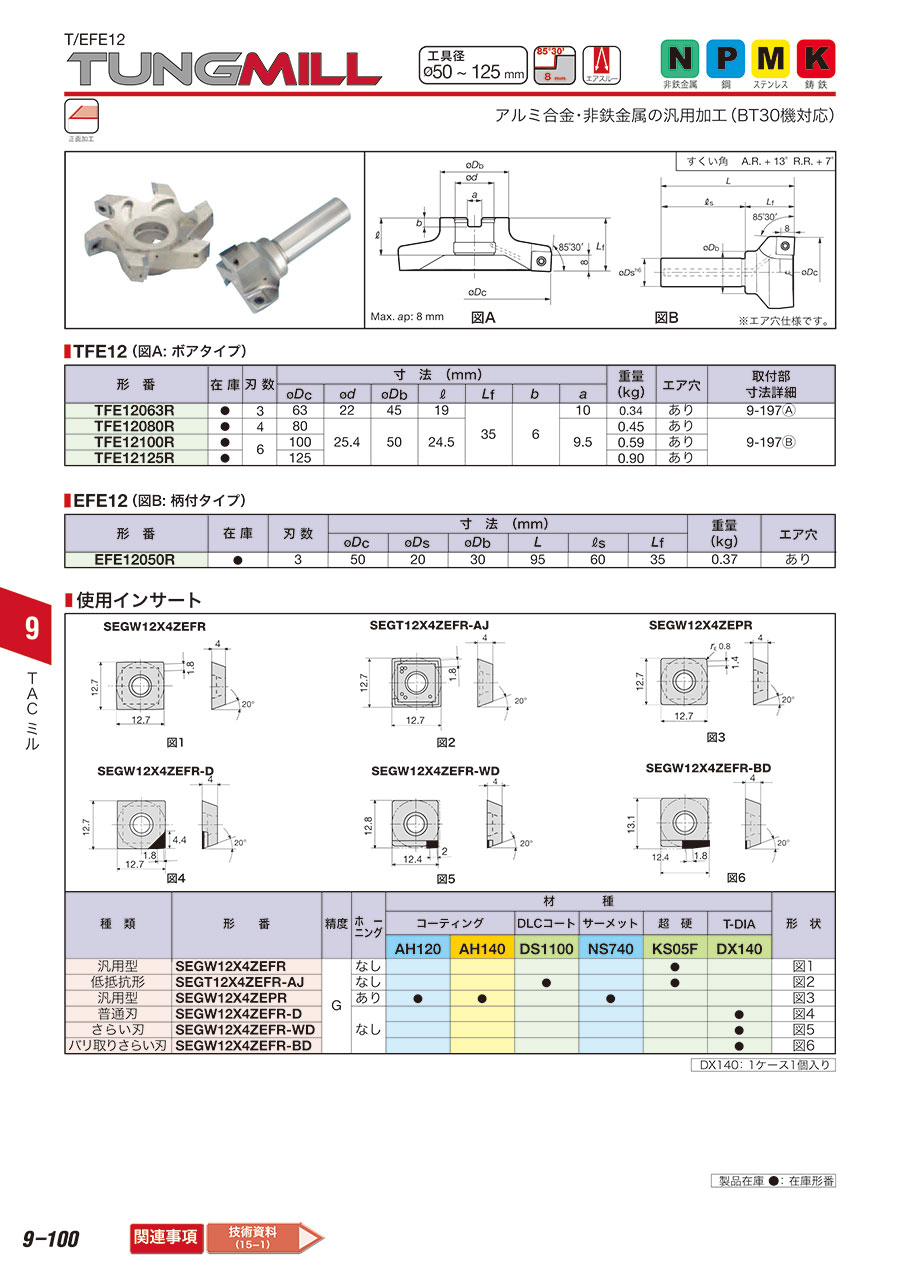

外形図

GAMP=+13°、GAMF=+7°
超軽量TACミル EFE12 外形図01

エア穴仕様です。

※アルミ加工用ねじ止め式柄付き正面フライスカッタ、切込み角：85.5°、四角形ポジインサート使用

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
被削材材種形状切削速度
Vc（m/min）		刃当り送り
fz（mm/t）
炭素鋼・合金鋼
（300HB以下）		AH120SEGW12X4ZEPR100～1800.03～0.15
NS740SEGW12X4ZEPR100～1800.03～0.15
ステンレス鋼
（250HB以下）		AH140SEGW12X4ZEPR80～1800.03～0.15
普通鋳鉄・ダクタイル鋳鉄AH120SEGW12X4ZEPR100～2000.03～0.15
ねずみ鋳鉄BX4802QP-SECW12X412ZETR800～1,5000.05～0.3
ダクタイル鋳鉄BX4802QP-SECW12X412ZETR500～8000.05～0.2
鋳造アルミ合金／ダイキャスト
（Si＜13%）		KS05FSEGT12X4ZEFR-AJ200～1,5000.05～0.2
DX140SEGW12X4ZEFR-D200～1,5000.05～0.2
鋳造アルミ合金／ダイキャスト
（Si≧13%）		KS05FSEGT12X4ZEFR-AJ80～2000.05～0.2
DX140SEGW12X4ZEFR-D200～5000.05～0.2
アルミ合金
（1000／3000／5000／6000系）
（引張強度350N/mm2未満）		KS05FSEGT12X4ZEFR-AJ200～1,5000.05～0.2
DX140SEGW12X4ZEFR-D200～1,5000.05～0.2
アルミ合金
（2000／4000／7000系）
（引張強度350N/mm2以上）		KS05FSEGWT12X4ZEFR200～1,5000.05～0.2
DX140SEGW12X4ZEFR-D200～1,5000.05～0.2
銅合金KS05FSEGT12X4ZEFR-AJ200～5000.05～0.2
DX140SEGW12X4ZEFR-D200～5000.05～0.2
  • ※ アルミ銅・合金加工にて、（1）面租度向上を希望される場合はさらい刃（-WD）の併用、（2）バリ抑制を希望される場合はバリ取りさらい刃（-BD）の併用を推奨します。
  • ※ アルミ・銅合金加工では湿式加工（水溶性切削油）を推奨します。銅・鋳鉄・ステンレス加工では乾式加工を推奨します。
  • ※ 工具突き出し長さがL/D=3（工具径の3倍）を超える場合には、上記切削条件（切削速度、送り）の70～80%を目安に設定してください。
  • ※ 鋳鉄加工にて（1）面粗度向上を希望される場合はさらい刃（1QP-SECW12X412ZETR-W）の併用、（2）バリ抑制を希望される場合はバリ取りさらい刃（1QP-SECW12X412ZETR-B）の併用を推奨します。

選定サポート情報

■各インサートの組合わせ方法

-汎用加工面精度重視バリ低減重視
使用
インサート		普通刃SEGW12X4ZEFR-D DX140◎◎◎
2QP-SECW12X412ZETR BX480
さらい刃SEGW12X4ZEFR-WD DX140-◎-
1QP-SECW12X4ZETR-W BX480
バリ取りさらい刃SEGW12X4ZEFR-BD DX140--◎
1QP-SECW12X4ZETR BX480
各刃の組込み枚数全数普通刃さらい刃をカッタ内に1～2枚普通刃数：
バリ取りさらい刃数＝1：1※
加工面精度（粗さ・うねり）△◎○
加工面のバリ△○◎

※交互に組み込み
