タンガロイ

突切り加工用ブレード CGP形

突切り加工用ブレード CGP形
通常単価(税別)
12,927円～31,685円
税込単価
14,220円～34,854円
通常出荷日：1日目

突切り加工用工具 溝幅：1.4～8mm。【特長】・深溝入れから突切り加工まで幅広く対応。【用途】・突切...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

突切り用板バイト CCH32

タンガロイ

突切り用板バイト CCH32
通常価格(税別)： 14,020円 (税込価格：15,422円)

通常出荷日：1 日目

よく一緒に見られています

外径深溝入れ、突切り用ブレード QSP-CHP

タンガロイ

外径深溝入れ、突切り用ブレード QSP-CHP
通常価格(税別)： 29,587円 (税込価格：32,546円)

通常出荷日：1 日目

未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図



外形図



外形図

外形図



外形図



外形図

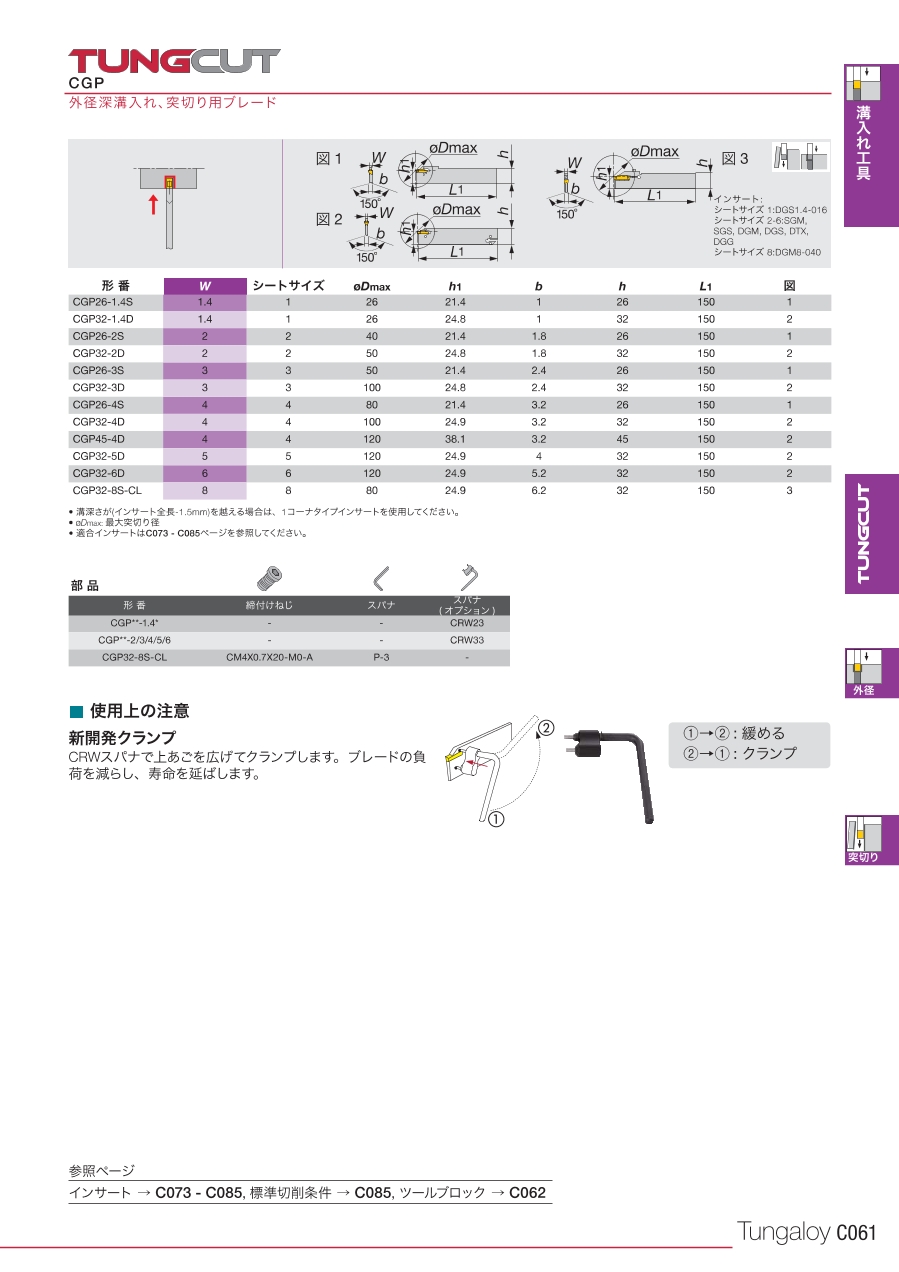

外径切削 CGP

形番seatsizeDmaxh1bB1L1WFig
  CGP26-1.4S 126.021.401.026.00150.01.401
  CGP32-1.4D 126.024.801.032.00150.01.402
  CGP26-2S 240.021.401.826.00150.02.001
  CGP32-2D 250.024.801.832.00150.02.002
  CGP26-3S 350.021.402.426.00150.03.001
  CGP32-3D 3100.024.802.432.00150.03.002
  CGP26-4S 480.021.403.226.00150.04.001
  CGP32-4D 4100.024.903.232.00150.04.002
  CGP45-4D 4120.038.103.245.00150.04.002
  CGP32-5D 5120.024.904.032.00150.05.002
  CGP32-6D 6120.024.905.232.00150.06.002
  CGP32-8S-CL   880.024.906.232.00150.08.003
外径切削 CGP

外径切削 CGP

寸法図1（本図は右勝手Rを示す）

寸法図1（本図は右勝手Rを示す）

  • セルフクランプ
  • 幅 : W = 1.4～8mm
  • 最大突切り径 : 直径120mm
  • シャンクサイズ: 20～25mm
寸法図2（本図は右勝手Rを示す）

寸法図2（本図は右勝手Rを示す）

型番リスト

表示件数
  • 1
    • 型番
    CGP26-1.4S
    CGP26-2S
    CGP26-3S
    CGP26-4S
    CGP32-1.4D
    CGP32-2D
    CGP32-3D
    CGP32-4D
    CGP32-5D
    CGP32-6D
    CGP32-8S-CL
    CGP45-4D

    適合刃幅

    (mm)

    最大溝深さ

    (mm)

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    刃先高さ

    (mm)

    適合チップ

    クランプねじ

    スパナ

    締付けトルク

    (N・m)

    		最小発注数量
    1.4
    -
    26
    1
    700-6004
    21.4
    DGS1.4-016
    -
    CRW23
    -
    1個
    2
    20
    26
    1.8
    700-6012
    21.4
    SGM、SGS、DGM、DGS、DTX、DGG
    -
    CRW33
    -
    1個
    3
    25
    26
    2.4
    700-6021
    21.4
    SGM、SGS、DGM、DGS、DTX、DGG
    -
    CRW33
    -
    1個
    4
    40
    26
    3.2
    700-6039
    21.4
    SGM、SGS、DGM、DGS、DTX、DGG
    -
    CRW33
    -
    1個
    1.4
    13
    32
    1
    700-6047
    24.8
    DGS1.4-016
    -
    CRW23
    -
    1個
    2
    25
    32
    1.8
    700-6055
    24.8
    SGM、SGS、DGM、DGS、DTX、DGG
    -
    CRW33
    -
    1個
    3
    50
    32
    2.4
    700-6063
    24.8
    SGM、SGS、DGM、DGS、DTX、DGG
    -
    CRW33
    -
    1個
    4
    50
    32
    3.2
    700-6071
    24.9
    SGM、SGS、DGM、DGS、DTX、DGG
    -
    CRW33
    -
    1個
    5
    60
    32
    4
    700-6080
    24.9
    SGM、SGS、DGM、DGS、DTX、DGG
    -
    CRW33
    -
    1個
    6
    60
    32
    5.2
    700-6098
    24.9
    SGM、SGS、DGM、DGS、DTX、DGG
    -
    CRW33
    -
    1個
    8
    40
    32
    6.2
    700-6101
    24.9
    DGM8-040
    CM4×0.7×20-M0-A
    P-3
    3
    1個
    4
    60
    45
    3.2
    700-6110
    38.1
    SGM、SGS、DGM、DGS、DTX、DGG
    -
    CRW33
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,953円
    ( 14,248円 )
    1日目
    12,927円
    ( 14,220円 )
    1日目
    12,927円
    ( 14,220円 )
    1日目
    12,927円
    ( 14,220円 )
    1日目
    17,344円
    ( 19,078円 )
    1日目
    17,309円
    ( 19,040円 )
    1日目
    17,344円
    ( 19,078円 )
    1日目
    17,309円
    ( 19,040円 )
    1日目
    17,344円
    ( 19,078円 )
    1日目
    17,309円
    ( 19,040円 )
    1日目
    25,260円
    ( 27,786円 )
    1日目
    31,685円
    ( 34,854円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    突切り加工用工具 溝幅：1.4～8mm。
    【特長】
    ・深溝入れから突切り加工まで幅広く対応。
    【用途】
    ・突切り加工用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
