タンガロイ

外径溝入れ用 My-T Gシリーズ CGWS-W

外径溝入れ用 My-T Gシリーズ CGWS-W
通常単価(税別)
12,564円～17,086円
税込単価
13,820円～18,795円
通常出荷日：1日目

外径溝入れに使うねじ止め式の突っ切り加工用ホルダ。【特長】・コーナー数：2。・溝幅が3～5mm、右勝手...

詳細を確認
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

外径溝入れ用バイト My-T Gシリーズ CGWS-W-L

タンガロイ

外径溝入れ用バイト My-T Gシリーズ CGWS-W-L
通常価格(税別)： 12,564円 (税込価格：13,820円)

通常出荷日：1 日目

よく一緒に見られています

My-Tシリーズ 縦型シャンク CGWSR／L

タンガロイ

My-Tシリーズ 縦型シャンク CGWSR／L
通常価格(税別)： 12,634円 (税込価格：13,897円)

通常出荷日：1 日目

未確定：候補が14型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

外径溝入れ用 My-T Gシリーズ CGWS-Wの外形図と仕様について

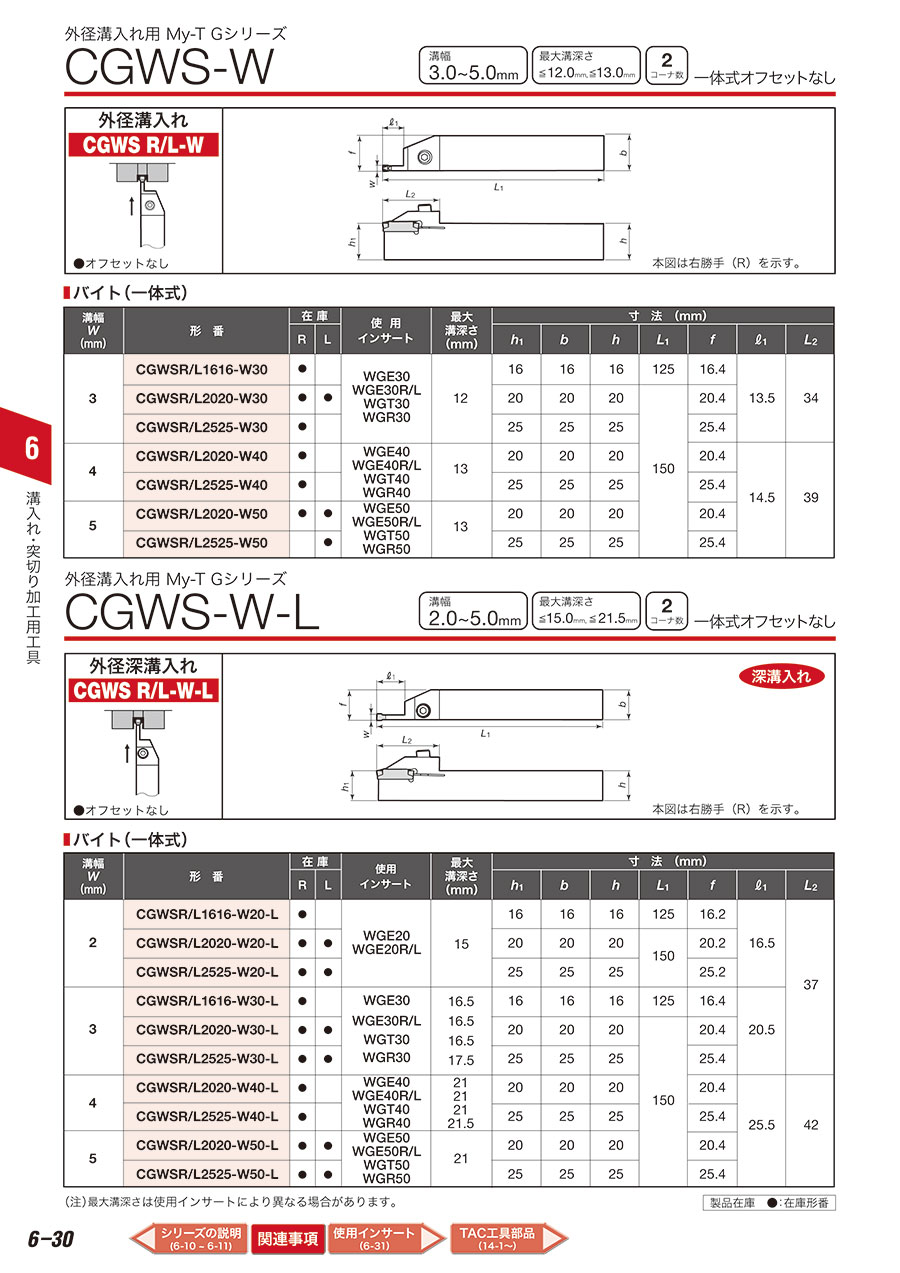

外径溝入れ用 My-T Gシリーズ CGWS-Wの寸法図 ※右勝手（R）を示す。

外径溝入れ用 My-T Gシリーズ CGWS-Wの寸法図
※右勝手（R）を示す。

溝幅
W
（mm）		形番使用
インサート		最大
溝深さ
（mm）		寸法（mm）
h1bhL1fl1L2
3CGWSR/L1616-W30WGE30
WGE30R/L
WGT30
WGR30		1216161612516.413.534
CGWSR/L2020-W3020202015020.4
CGWSR/L2525-W3025252525.4
4CGWSR/L2020-W40WGE40
WGE40R/L
WGT40
WGR40		1320202020.414.539
CGWSR/L2525-W4025252525.4
5CGWSR/L2020-W50WGE50
WGE50R/L
WGT50
WGR50		1320202020.4
CGWSR/L2525-W5025252525.4

バイト（一体式）
オフセットなし

型番リスト

表示件数
  • 1
    • 型番
    CGWSL1616-W30
    CGWSL2020-W30
    CGWSL2020-W40
    CGWSL2020-W50
    CGWSL2525-W30
    CGWSL2525-W40
    CGWSL2525-W50
    CGWSR1616-W30
    CGWSR2020-W30
    CGWSR2020-W40
    CGWSR2020-W50
    CGWSR2525-W30
    CGWSR2525-W40
    CGWSR2525-W50

    適合刃幅

    (mm)

    最大溝深さ

    (mm)

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    頭部

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    適合チップ

    		最小発注数量
    3
    12
    左
    16
    16
    125
    711-1151
    34
    16.4
    16
    WGE30、WGE30R/L、WGT30、WGR30
    1個
    3
    12
    左
    20
    20
    150
    350-2431
    34
    20.4
    20
    WGE30、WGE30R/L、WGT30、WGR30
    1個
    4
    13
    左
    20
    20
    150
    711-4648
    39
    20.4
    20
    WGE40、WGE40R/L、WGT40、WGR40
    1個
    5
    13
    左
    20
    20
    150
    350-2511
    39
    20.4
    20
    WGE50、WGE50R/L、WGT50、WGR50
    1個
    3
    12
    左
    25
    25
    150
    711-4681
    34
    25.4
    25
    WGE30、WGE30R/L、WGT30、WGR30
    1個
    4
    13
    左
    25
    25
    150
    711-4702
    39
    25.4
    25
    WGE40、WGE40R/L、WGT40、WGR40
    1個
    5
    13
    左
    25
    25
    150
    350-2783
    39
    25.4
    25
    WGE50、WGE50R/L、WGT50、WGR50
    1個
    3
    12
    右
    16
    16
    125
    350-2830
    34
    16.4
    16
    WGE30、WGE30R/L、WGT30、WGR30
    1個
    3
    12
    右
    20
    20
    150
    350-3011
    34
    20.4
    20
    WGE30、WGE30R/L、WGT30、WGR30
    1個
    4
    13
    右
    20
    20
    150
    350-3054
    39
    20.4
    20
    WGE40、WGE40R/L、WGT40、WGR40
    1個
    5
    13
    右
    20
    20
    150
    350-3097
    39
    20.4
    20
    WGE50、WGE50R/L、WGT50、WGR50
    1個
    3
    12
    右
    25
    25
    150
    350-3305
    34
    25.4
    25
    WGE30、WGE30R/L、WGT30、WGR30
    1個
    4
    13
    右
    25
    25
    150
    350-3348
    39
    25.4
    25
    WGE40、WGE40R/L、WGT40、WGR40
    1個
    5
    13
    右
    25
    25
    150
    711-4826
    39
    25.4
    25
    WGE50、WGE50R/L、WGT50、WGR50
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,564円
    ( 13,820円 )
    1日目
    14,900円
    ( 16,390円 )
    1日目
    14,900円
    ( 16,390円 )
    1日目
    14,900円
    ( 16,390円 )
    1日目
    17,086円
    ( 18,795円 )
    1日目
    17,086円
    ( 18,795円 )
    1日目
    17,086円
    ( 18,795円 )
    1日目
    12,564円
    ( 13,820円 )
    1日目
    14,928円
    ( 16,421円 )
    1日目
    14,900円
    ( 16,390円 )
    1日目
    14,900円
    ( 16,390円 )
    1日目
    17,086円
    ( 18,795円 )
    1日目
    17,086円
    ( 18,795円 )
    1日目
    17,086円
    ( 18,795円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    外径溝入れに使うねじ止め式の突っ切り加工用ホルダ。
    【特長】
    ・コーナー数：2。
    ・溝幅が3～5mm、右勝手、左勝手に対応できる14種類のバリエーションで展開。
    ・溝深さが最大12mm、13mmの2タイプから用途にあわせて選択可能。
    ・一体式でオフセットなし。
    ・使用インサート（表参考）と組み合わせて使用する。
    【用途】
    ・外径溝入れ用として利用可能。

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
