タンガロイ

外径溝入れ加工用バイト GX-E形

外径溝入れ加工用バイト GX-E形
通常単価(税別)
28,256円
税込単価
31,082円
通常出荷日：1日目

外径溝入れ加工用工具 溝幅：1～4.5mm。【特長】・汎用的な外径溝入れ加工に対応。

  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

外径溝入れ加工用バイト TungCut CTER/L形

タンガロイ

外径溝入れ加工用バイト TungCut CTER/L形
通常価格(税別)： 11,974円 (税込価格：13,171円)

通常出荷日：1 日目

よく一緒に見られています

GX形バイト GX-F

タンガロイ

GX形バイト GX-F
通常価格(税別)： 28,256円 (税込価格：31,082円)

通常出荷日：1 日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

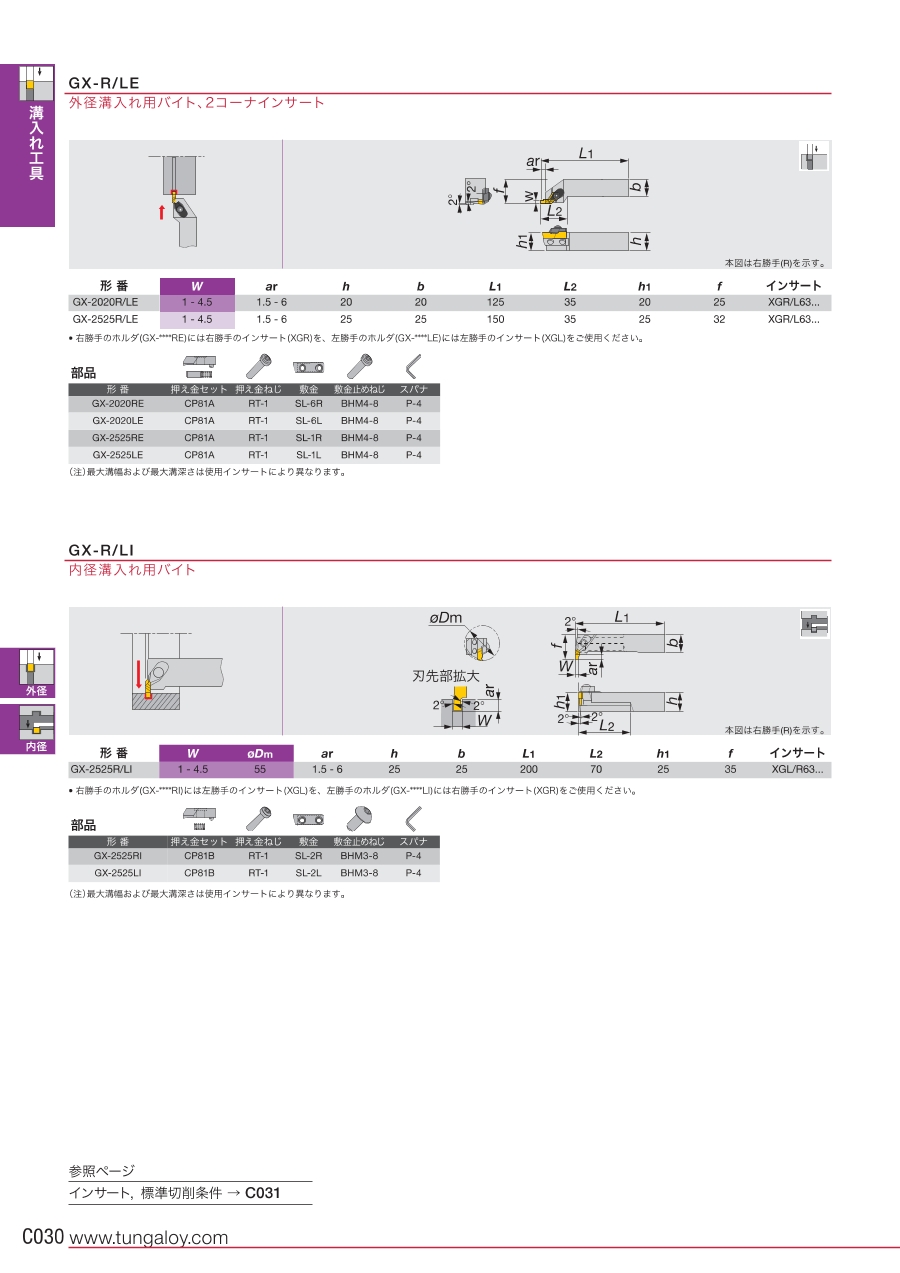

外形図

外形図

外径溝入れ用 GX形バイト GX-E

寸法・羽先部拡大（本図は右勝手Rを示す）

寸法・羽先部拡大（本図は右勝手Rを示す）

形番R/LWarhbL1L2h1ff1
GX-2020RER1-4.51.5-620.020.0125.035.020.0025.0015.0
GX-2020LEL1-4.51.5-620.020.0125.035.020.0025.0015.0
GX-2525RER1-4.51.5-625.025.0150.035.025.0032.0015.0
GX-2525LEL1-4.51.5-625.025.0150.035.025.0032.0015.0

型番リスト

表示件数
  • 1
    • 型番
    GX-2020LE
    GX-2020RE
    GX-2525LE
    GX-2525RE

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    刃先距離

    (mm)

    刃先高さ

    (mm)

    適合チップ

    		最小発注数量
    左
    20
    20
    125
    711-1835
    25
    20
    XGL63□□
    1個
    右
    20
    20
    125
    350-4361
    25
    20
    XGR63□□
    1個
    左
    25
    25
    150
    350-4379
    32
    25
    XGL63□□
    1個
    右
    25
    25
    150
    350-4387
    32
    25
    XGR63□□
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    28,256円
    ( 31,082円 )
    1日目
    28,256円
    ( 31,082円 )
    1日目
    28,256円
    ( 31,082円 )
    1日目
    28,256円
    ( 31,082円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    外径溝入れ加工用工具 溝幅：1～4.5mm。
    【特長】
    ・汎用的な外径溝入れ加工に対応。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    外径溝入れ加工用バイト GX-E形のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    外径溝入れ加工用バイト GX-E形
    SMGH SMGバイト 外径溝入れ・ねじ切り用
    DuoJust-Cutシリーズ 外径溝入れ・ねじ切り加工用丸シャンクホルダ JS-SXXL09形
    小物部品外径溝入れ加工用ホルダ SH-GTAF
    自動盤用 外径浅溝入れホルダ［GBFチップ用］S-KGBF型（外径用スリーブホルダ）
    自動盤用 外径浅溝入れホルダ KGBF-JCT
    メーカータンガロイ三菱マテリアルタンガロイ三菱マテリアル京セラ京セラ
    通常価格28,256円8,543円 -21,831円 -21,493円 -19,688円 -22,729円 -
    通常出荷日1日目2日目〜1日目2日目2日目2日目
    加工用途溝入れ溝入れ溝入れ溝入れ溝入れ溝入れ
    適合刃幅(mm)1～4.50.5、0.6、0.7、0.75、0.8、0.9、0.95、1、1.1、1.2、1.3、3.181～20.25～3.00.25～30.25～3
    最大溝深さ(mm)1.5～61.5、2、2.5630.6～33
    ホルダ角度(°)00909000
    タイプ一体型一体型一体型一体型一体型一体型
