タンガロイ

平面加工用カッタ EAW13形

平面加工用カッタ EAW13形
通常単価(税別)
18,589円～53,706円
税込単価
20,448円～59,077円
通常出荷日：1日目

ねじ止め式 平面加工用柄付きカッタ リード角：45°。【特長】・四角形4コーナ仕様インサート採用。・汎...

詳細を確認
  • カッタ本体には、チップは付属しておりません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
詳細を確認
未確定：候補が9型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

シュミレーション解析により高剛性と低抵抗・軽量化を実現。



■抜群の低抵抗と信頼耐欠損性

平面加工用カッタ EAW13形 製品仕様02


■高能率

  • ボディ設定は標準刃・多刃・超多刃（受注生産）を設定。
  • CA45°タイプT/EAW13形には、高送り専用チップHJ形を設定。従来品の1.5倍～2倍の送りを実現。
平面加工用カッタ EAW13形 製品仕様05

1.5～2.0倍
HJ形は切込み角30°の切れ刃により、通常の切込み角45°チップに比べ、切り取り厚さが薄く、切れ刃単位当りの負荷を減少。
高送り時の耐欠損性に優れ、高能率な加工を実現します。



■高精度

  • ボディへの正面振れ・外周振れ精度を大幅に向上。加工面品位を大幅に向上。


■高機能ボディ

  • スピンドルスルー対応のエア穴を採用。
    切りくず除法、アルミニウム切削時の刃先への確実な給油が可能。（※φ125以下）
  • 特殊表面処理により耐腐食性と耐擦過性を向上。

外形図

平面加工用カッタ EAW13形 外形図01

最大切込み：5mm
すくい角：A.R.+17°～20°R.R.-16°～11°

型番リスト

表示件数
  • 1
    • 型番
    EAW13R025M25.0-02
    EAW13R032M32.0-02
    EAW13R040M32.0-03
    EAW13R050M32.0-03
    EAW13R050M32.0-04
    EAW13R063M32.0-04
    EAW13R063M32.0-05
    EAW13R080M32.0-04
    EAW13R080M32.0-06

    刃径 D

    (φ)

    全長 (L)

    (mm)

    シャンク径 (d)

    (mm)

    刃数

    (枚)

    首下長（ℓ1）

    (mm)

    寸法 ΦD1

    (mm)

    トラスココード

    CADデータ有無

    (2D/3D)

    仕様

    		最小発注数量
    25
    115
    25
    2
    35
    39
    350-7955
    2D
    標準刃数
    1個
    32
    115
    32
    2
    35
    46
    350-7963
    2D
    標準刃数
    1個
    40
    115
    32
    3
    35
    54
    350-7971
    2D
    標準刃数
    1個
    50
    120
    32
    3
    40
    63
    350-7980
    2D／3D
    標準刃数
    1個
    50
    120
    32
    4
    40
    63
    350-7998
    2D
    多刃
    1個
    63
    120
    32
    4
    40
    76
    350-8005
    2D
    標準刃数
    1個
    63
    120
    32
    5
    40
    76
    350-8013
    2D
    多刃
    1個
    80
    120
    32
    4
    40
    94
    350-8021
    2D
    標準刃数
    1個
    80
    120
    32
    6
    40
    94
    350-8030
    2D
    多刃
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    18,589円
    ( 20,448円 )
    1日目
    24,827円
    ( 27,310円 )
    1日目
    25,920円
    ( 28,512円 )
    1日目
    33,151円
    ( 36,466円 )
    1日目
    36,800円
    ( 40,480円 )
    1日目
    38,252円
    ( 42,077円 )
    1日目
    44,241円
    ( 48,665円 )
    1日目
    47,723円
    ( 52,495円 )
    1日目
    53,706円
    ( 59,077円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式 平面加工用柄付きカッタ リード角：45°。
    【特長】
    ・四角形4コーナ仕様インサート採用。
    ・汎用型のMJタイプ、切れ味の良いMLタイプ、アルミ用AJタイプ、高送り用HJタイプなどを設定。
    ・種々のチップブレーカを設定。
    【用途】
    ・荒加工から仕上げ加工まで幅広く対応。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

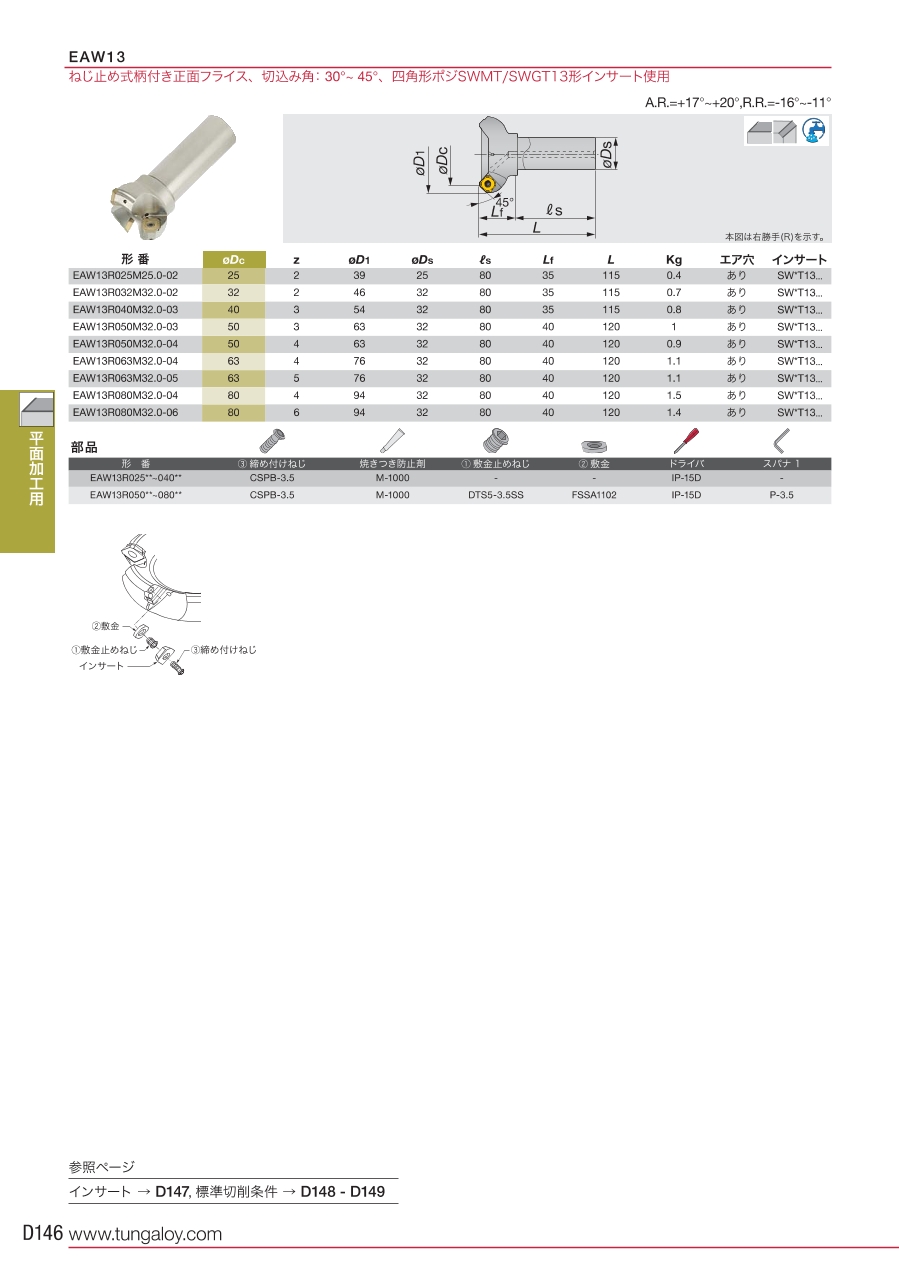

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
