タンガロイ

ミル 肩削り用 TPS17

ミル 肩削り用 TPS17
通常単価(税別)
49,721円～58,802円
税込単価
54,693円～64,682円
通常出荷日：1日目

鋼、鋳鉄、ステンレス、アルミ合金の多機能加工TACミル。【特長】・ねじ止め式。・直角肩加工用。・ボアタ...

詳細を確認
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認

よく一緒に見られています

ミル 肩削り用 EPS17

タンガロイ

ミル 肩削り用 EPS17
通常価格(税別)： 26,363円 (税込価格：28,999円)

通常出荷日：1 日目

よく一緒に見られています

高精度壁面加工用カッタ TPO11

タンガロイ

高精度壁面加工用カッタ TPO11
通常価格(税別)： 44,681円 (税込価格：49,149円)

通常出荷日：1 日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

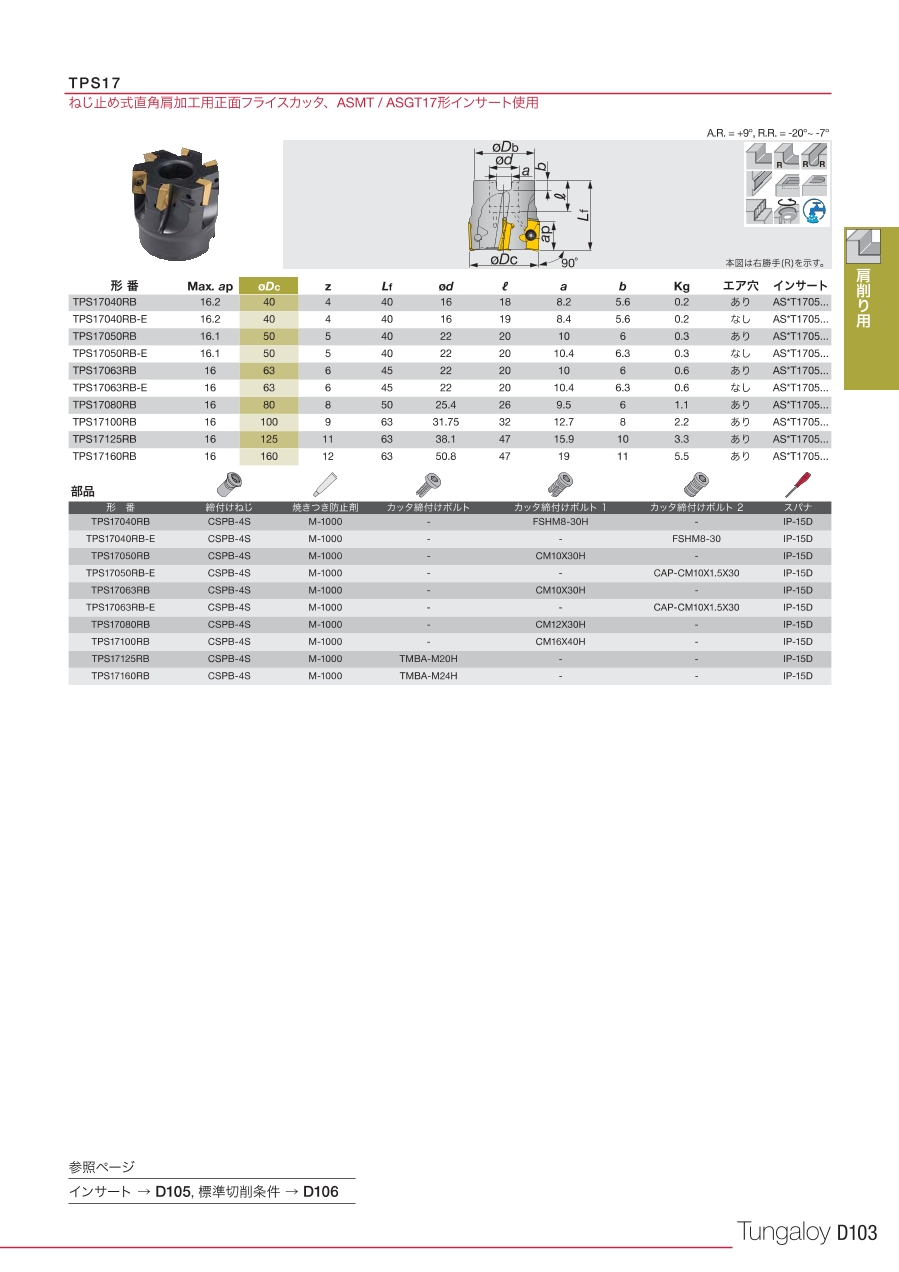

トップフィード・ミルAD TPS17の外形図

TPS17

TPS17 ※図は右勝手（R）

カッタ締付けボルト

カッタ締付けボルト

トップフィード・ミルAD TPS17の仕様

  • ボアタイプ
  • Max.ap：10.6mm
  • 工具径：φ12～160（直径12～160mm）
  • エアスルー
形番刃数寸法（mm）重量
（kg）		適用インサート締付けねじドライバ カッタ締付ボルト
φDcφdlLfba
TPS17040RB4401618405.68.20.2AS□T1705□□
PD□R-□□		CSPB-4S IP-15DFSHM8-30H図1
TPS17050RB5502220406100.3CM10X30H 図2
TPS17063RB6632220456100.6
TPS17080RB88025.4265069.51.1CM12X30H
TPS17100RB910031.753263812.72.2CM16X40H
TPS17125RB1112538.147631015.93.3TMBA-M20H図3
TPS17160RB1216050.8476311195.5TMBA-M24H

追加工

外形図

外形図

インロー径
φd（mm）		162225.431.7538.150.8
適用可能な
アーバタイプ		SMA
SM1		FMC
SM1		FMA
FMC		FMA
SMB		FMAFMA
貫通穴径
φd1（mm）		4～65～86～910～1310～1510～15
  • ※ TPS形でセンタースルーエアー（クーラント、ミスト）をご使用の際は、それに対応したアーバをご使用ください。

型番リスト

表示件数
  • 1
    • 型番
    TPS17050RB
    TPS17063RB

    刃径 D

    (φ)

    全長 (L)

    (mm)

    刃数

    (枚)

    首下長（ℓ1）

    (mm)

    寸法 Φd

    (mm)

    寸法 ℓ

    (mm)

    寸法 b

    (mm)

    寸法 a

    (mm)

    トラスココード

    カッタ締付けボルト

    		最小発注数量
    50
    40
    5
    40
    22
    20
    6
    10
    825-3973
    CM10X30H
    1個
    63
    45
    6
    45
    22
    20
    6
    10
    825-3974
    CM10X30H
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    49,721円
    ( 54,693円 )
    1日目
    58,802円
    ( 64,682円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    鋼、鋳鉄、ステンレス、アルミ合金の多機能加工TACミル。
    【特長】
    ・ねじ止め式。
    ・直角肩加工用。
    ・ボアタイプ。
    ・カッタリード角：90°。
    【用途】
    ・肩削り加工、溝加工、側面加工、掘り込み加工。
    ・斜め送り加工、側面突き加工、ヘリカル穴加工に。

    ご注意

    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
