ターニングA ワン・ダブル式 DSSNR/L
- 通常単価(税別)
- 11,998円～12,588円
- 税込単価
- 13,198円～13,847円
ワン・ダブル式のバイト。【特長】・アプローチ角45°（S刃形）。・使用インサート：ネガ正方形。【用途】...
詳細を確認- ホルダ本体には、チップは付属しておりません。
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ワン・ダブル式バイト DSSNR／Lの仕様
DSSNR／Lの寸法図
DSSNR／Lの使用イメージ（切れ刃形状：S）
本図は右勝手（R）を示す。
| 形番 | R／L | h | b | L1 | L2 | h1 | f | f2 | re |
|---|---|---|---|---|---|---|---|---|---|
| DSSNR2020K12 | R | 20.0 | 20.0 | 125.0 | 34.3 | 20.00 | 25.00 | 8.30 | 0.80 |
| DSSNL2020K12 | L | 20.0 | 20.0 | 125.0 | 34.3 | 20.00 | 25.00 | 8.30 | 0.80 |
| DSSNR2525M12 | R | 25.0 | 25.0 | 150.0 | 34.3 | 25.00 | 32.00 | 8.30 | 0.80 |
| DSSNL2525M12 | L | 25.0 | 25.0 | 150.0 | 34.3 | 25.00 | 32.00 | 8.30 | 0.80 |
単位：mm
57形ブレーカは不可
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,998円 ( 13,198円 ) | 1日目 |
12,564円 ( 13,820円 ) | 1日目 |
11,998円 ( 13,198円 ) | 1日目 |
12,588円 ( 13,847円 ) | 1日目 |
詳細情報
基本情報
ワン・ダブル式のバイト。
【特長】
・アプローチ角45°（S刃形）。
・使用インサート：ネガ正方形。
【用途】
・外径・端面・面取り切削用。
ご注意
- ホルダ本体には、チップは付属しておりません。
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

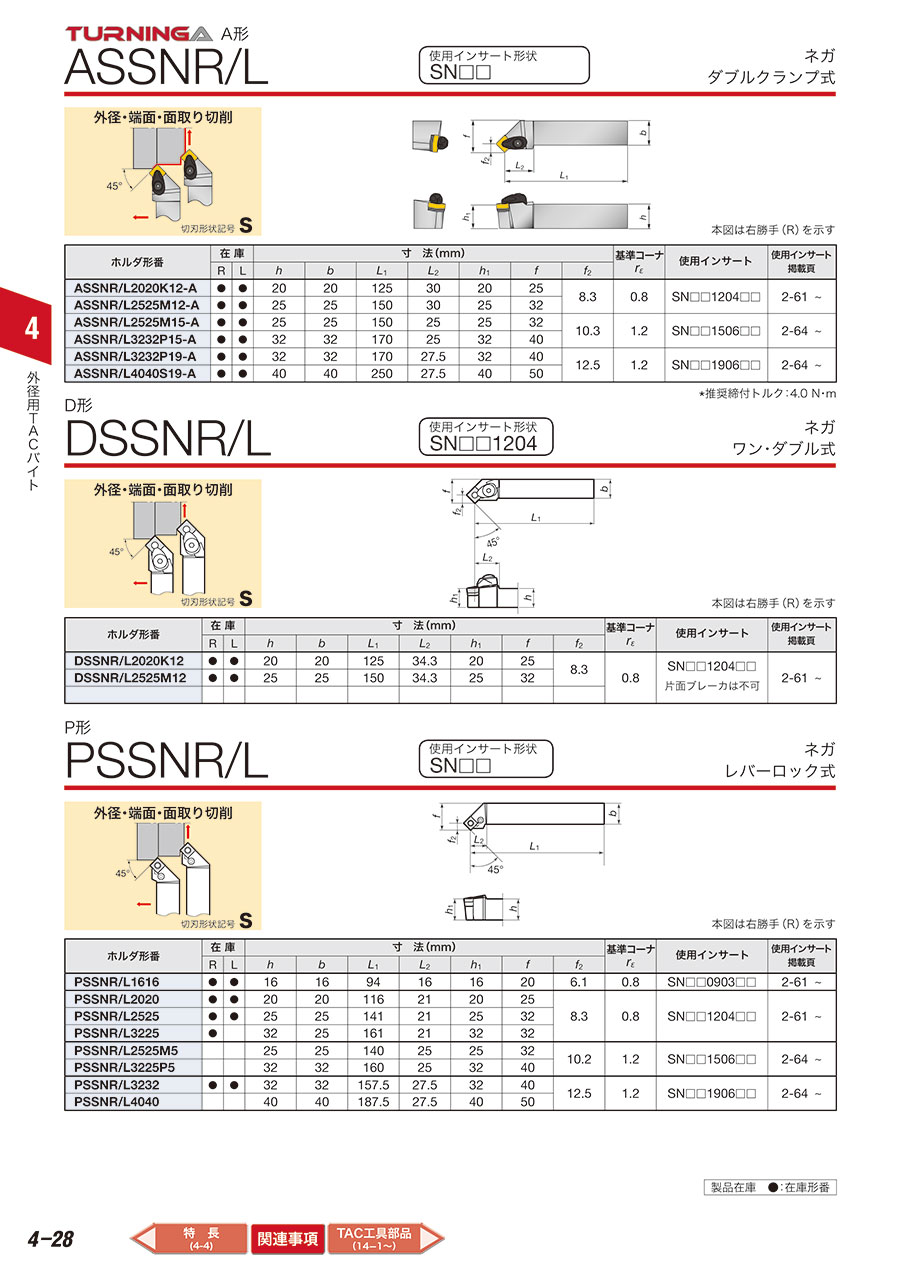

カタログ
