外径用ホルダ ターニングA レバーロック式バイト PDQNR／L
- 通常単価(税別)
- 18,039円
- 税込単価
- 19,843円
外径・端面・倣い切削用のレバーロック式バイト。【特長】・レバークランプ式外径。・ネガタイプ。・アプロー...
詳細を確認- ホルダ本体には、チップは付属しておりません。
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

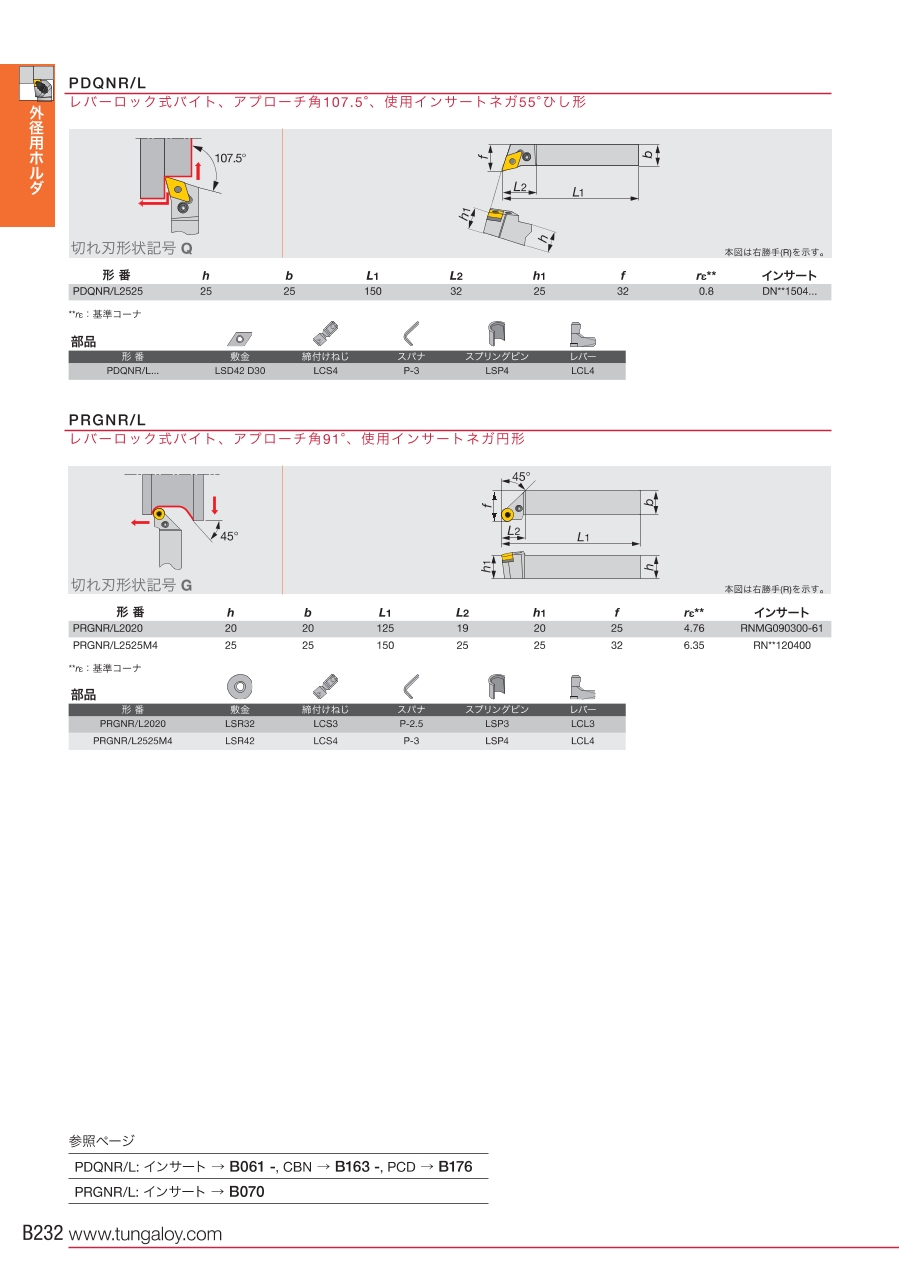

PDQNR／Lの寸法図
本図は右勝手（R）を示す。
外径・端面・倣い切削のイメージ図（切刃形状記号Q）
| 形番 | R／L | h | b | L1 | L2 | h1 | f | re |
|---|---|---|---|---|---|---|---|---|
| PDQNR2525 | R | 25.0 | 25.0 | 150.0 | 32.0 | 25.00 | 32.00 | 0.80 |
| PDQNL2525 | L | 25.0 | 25.0 | 150.0 | 32.0 | 25.00 | 32.00 | 0.80 |
単位：mm
詳細情報
基本情報
外径・端面・倣い切削用のレバーロック式バイト。
【特長】
・レバークランプ式外径。
・ネガタイプ。
・アプローチ角：107.5°。
・使用インサート：ネガ55°ひし形。
【用途】
・倣い加工用工具。
ご注意
- ホルダ本体には、チップは付属しておりません。
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
