タンガロイ

ターニングA ダブルクランプ式 ASBNR/L

ターニングA ダブルクランプ式 ASBNR/L
通常単価(税別)
8,475円～9,275円
税込単価
9,323円～10,203円
通常出荷日：1日目

ダブルクランプ式のバイト。【特長】・アプローチ角：75°。・使用インサート：ネガ正方形。・注意：「3D...

詳細を確認
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認

よく一緒に見られています

外径用ホルダ ターニングA ダブルクランプ式バイト ATQNR／L

タンガロイ

外径用ホルダ ターニングA ダブルクランプ式バイト ATQNR／L
通常価格(税別)： 8,518円 (税込価格：9,370円)

通常出荷日：1 日目

よく一緒に見られています

外径・倣い加工用バイト Turning-A ADJNR／L形

タンガロイ

外径・倣い加工用バイト Turning-A ADJNR／L形
通常価格(税別)： 8,518円 (税込価格：9,370円)

通常出荷日：1 日目 ～

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

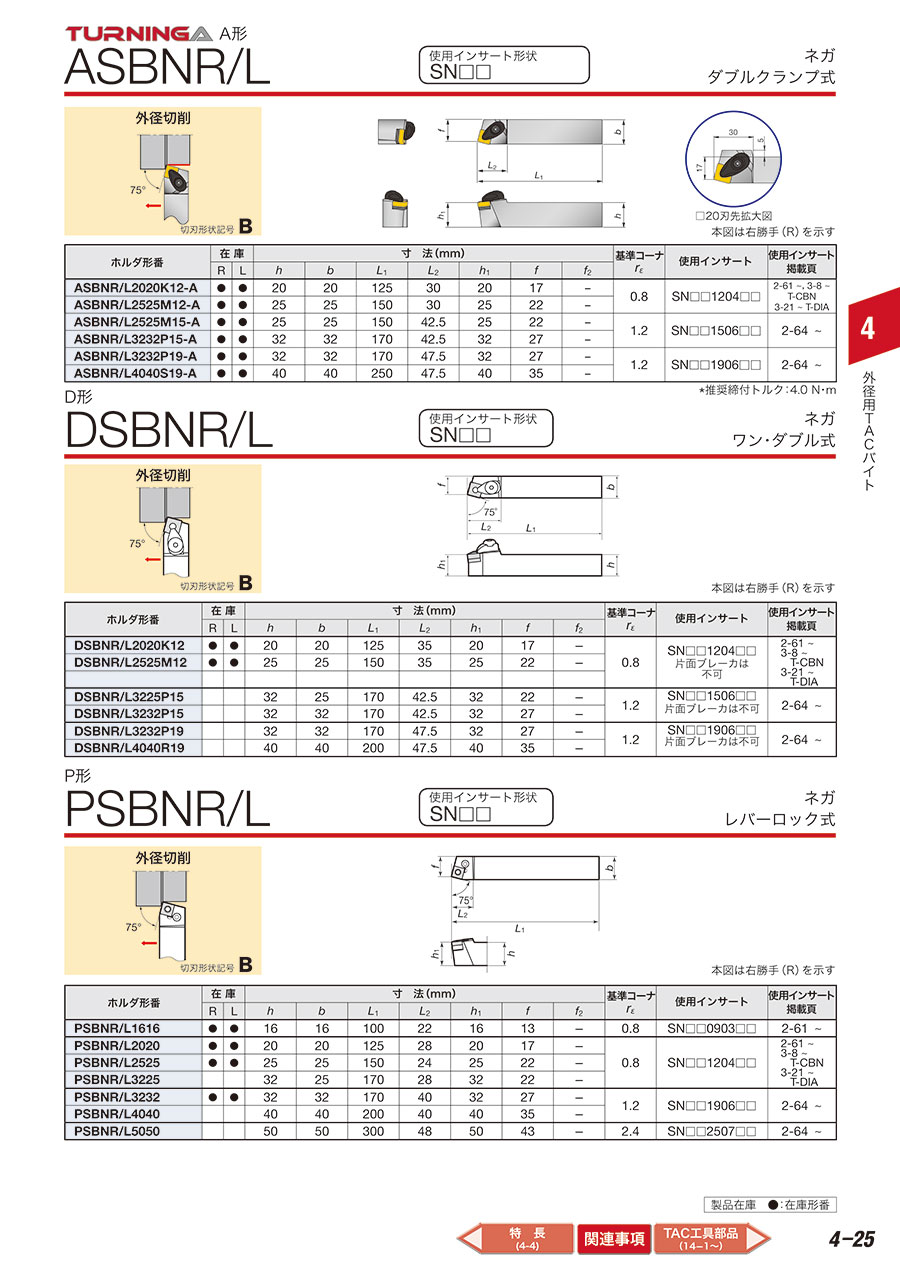

ダブルクランプ式バイト ASBNR／Lの仕様

ASBNR／Lの外観

ASBNR／Lの外観

ASBNR／Lの寸法図

ASBNR／Lの寸法図

2020タイプの拡大寸法図（単位：mm）

2020タイプの拡大寸法図（単位：mm）

本図は右勝手（R）を示す。

形番R／LhbL1L2h1freTorque
ASBNR2020K12-AR20.020.0125.030.020.0017.000.803.0
ASBNL2020K12-AL20.020.0125.030.020.0017.000.803.0
ASBNR2525M12-AR25.025.0150.030.025.0022.000.803.0
ASBNL2525M12-AL25.025.0150.030.025.0022.000.803.0

単位：mm
トルク：推奨締付トルク（N・m）

型番リスト

表示件数
  • 1
    • 型番
    ASBNL2020K12-A
    ASBNL2525M12-A
    ASBNR2020K12-A
    ASBNR2525M12-A

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    シャンク断面H/B

    		最小発注数量
    左
    20
    20
    125
    350-1124
    20
    1個
    左
    25
    25
    150
    350-1132
    25
    1個
    右
    20
    20
    125
    350-1141
    20
    1個
    右
    25
    25
    150
    350-1159
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,475円
    ( 9,323円 )
    1日目
    9,275円
    ( 10,203円 )
    1日目
    8,518円
    ( 9,370円 )
    1日目
    9,275円
    ( 10,203円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ダブルクランプ式のバイト。
    【特長】
    ・アプローチ角：75°。
    ・使用インサート：ネガ正方形。
    ・注意：「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    ・注意：「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    【用途】
    ・外径切削用。

    ご注意

    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ターニングA ダブルクランプ式 ASBNR/Lのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ターニングA ダブルクランプ式 ASBNR/L
    ターニングA ダブルクランプ式 ATJNR/L
    ターニングA ダブルクランプ式 ASKNR/L
    ターニングA ダブルクランプ式 ARGNR/L
    ターニングA ダブルクランプ式 AVVNN
    外径用ホルダ ターニングA ダブルクランプ式 AVQNR／L
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格8,475円-8,518円 -8,518円 -9,275円11,123円 -11,101円 -
    通常出荷日1日目1日目1日目在庫品1日目〜1日目1日目
    加工用途外径外径 / 倣い外径 / 端面外径 / 倣い外径 / 倣い外径 / 倣い
    適合チップ形状S（四角形）T（三角形）S（四角形）R（円形）V（35°ひし形）V（35°ひし形）
    適合チップ逃げ角ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）
    適合チップ切れ刃長121612121616
    切込み角B：75°（オフセットなし）J：93°（オフセットあり）K：75°（オフセットあり）G：90°（オフセットあり）V：72.5°（オフセットなし）ISO規格外
