タンガロイ

ターニングA ダブルクランプ式 ADPNN

ターニングA ダブルクランプ式 ADPNN
通常単価(税別)
8,175円～8,835円
税込単価
8,993円～9,719円
通常出荷日：1日目

ダブルクランプ式のバイト。【特長】・アプローチ角：62.5°。・使用インサート：ネガ55°、ひし形。・...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認

よく一緒に見られています

外径加工用バイト Turning-A AWLNR/L形

タンガロイ

外径加工用バイト Turning-A AWLNR/L形
通常価格(税別)： 8,160円 (税込価格：8,976円)

通常出荷日：在庫品1日目

よく一緒に見られています

外径用ホルダ ターニングA レバーロック式バイト PDPNN

タンガロイ

外径用ホルダ ターニングA レバーロック式バイト PDPNN
通常価格(税別)： 18,039円 (税込価格：19,843円)

通常出荷日：1 日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

ダブルクランプバイト ADPNNの仕様

ADPNNの寸法図

ADPNNの寸法図

ADPNNの使用イメージ（切れ刃形状：P）

ADPNNの使用イメージ（切れ刃形状：P）

形番R／LhbL1L2h1freTorque
ADPNN2020K15-AN20.020.0125.036.020.007.500.803.0
ADPNN2525M15-AN25.025.0150.036.025.0012.500.803.0

単位：mm
トルク：推奨締付トルク（N・m）

型番リスト

表示件数
  • 1
    • 型番
    ADPNN2020K15-A
    ADPNN2525M15-A

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    シャンク断面H/B

    		最小発注数量
    20
    20
    125
    368-9981
    20
    1個
    25
    25
    150
    350-1019
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,175円
    ( 8,993円 )
    1日目
    8,835円
    ( 9,719円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ダブルクランプ式のバイト。
    【特長】
    ・アプローチ角：62.5°。
    ・使用インサート：ネガ55°、ひし形。
    ・注意：「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    ・注意：「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    【用途】
    ・外径、倣い切削用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

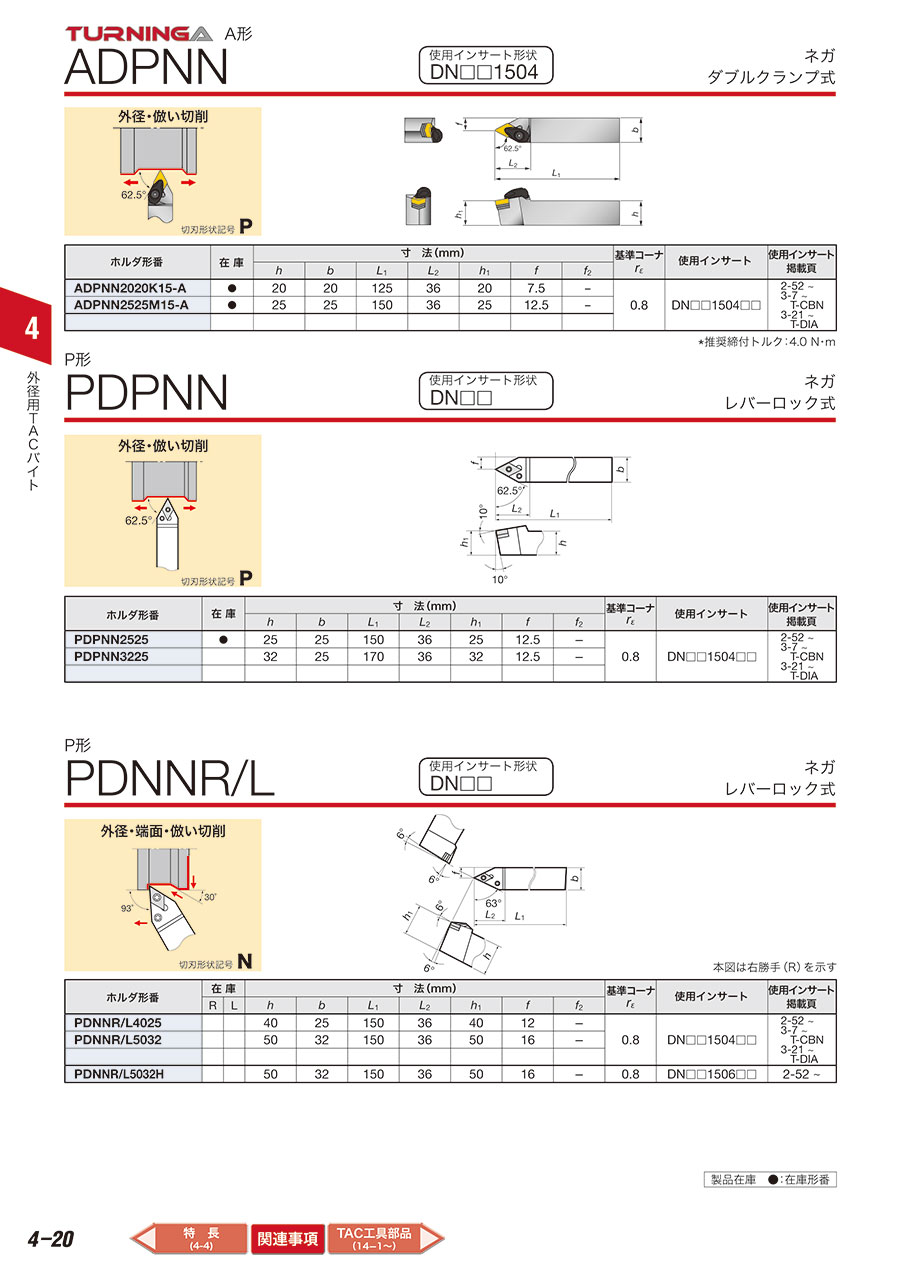

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ターニングA ダブルクランプ式 ADPNNのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ターニングA ダブルクランプ式 ADPNN
    ターニングA ダブルクランプ式 AVVNN
    ターニングA ダブルクランプ式 ATJNR/L
    ターニングA ダブルクランプ式 ARGNR/L
    外径用ホルダ ターニングA ダブルクランプ式バイト ASDNN
    ターニングA ワン・ダブル式 DSDNN
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格8,175円-11,123円 -8,518円 -9,275円8,518円 -11,998円 -
    通常出荷日1日目1日目1日目在庫品1日目〜1日目1日目
    加工用途外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い外径 / 面取り外径 / 面取り
    適合チップ形状D（55°ひし形）V（35°ひし形）T（三角形）R（円形）S（四角形）S（四角形）
    適合チップ逃げ角ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）
    適合チップ切れ刃長151616121212
    勝手なしなし--なしなし
