タンガロイ

Y-プロシリーズS形 スクリューオン式 SYIBN

Y-プロシリーズS形 スクリューオン式 SYIBN
通常単価(税別)
10,298円～12,218円
税込単価
11,328円～13,440円
通常出荷日：1日目

外径・V溝切削用のスクリューオンバイト。【特長】・アプローチ角：77.5°。・使用インサート：ポジ25...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

Y-プロシリーズS形 スクリューオン式 SYHBR/L

タンガロイ

Y-プロシリーズS形 スクリューオン式 SYHBR/L
通常価格(税別)： 10,298円 (税込価格：11,328円)

通常出荷日：1 日目

よく一緒に見られています

外径用ホルダ Y-プロシリーズS形 スクリューオン式バイト SYJBR／L

タンガロイ

外径用ホルダ Y-プロシリーズS形 スクリューオン式バイト SYJBR／L
通常価格(税別)： 10,317円 (税込価格：11,349円)

通常出荷日：1 日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

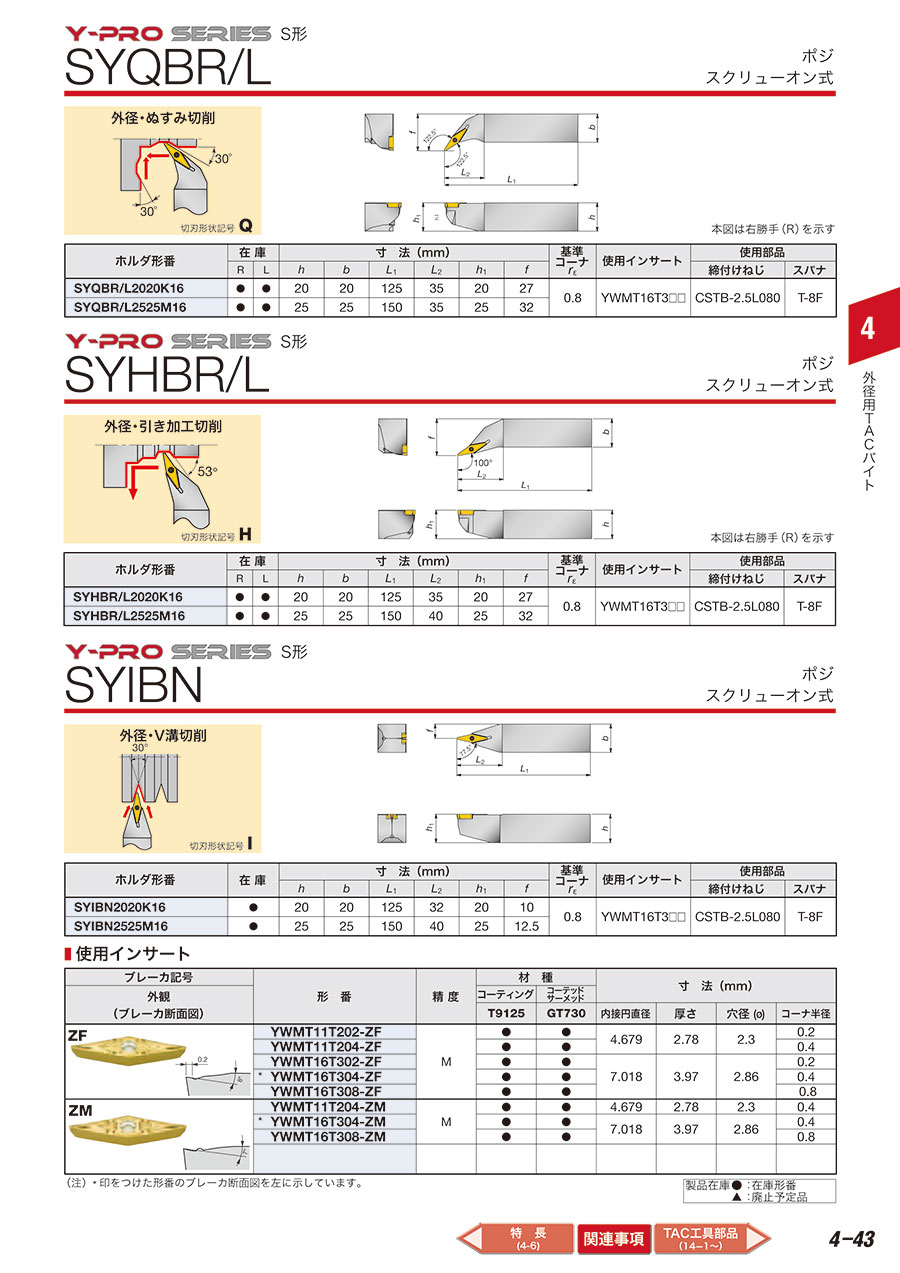

Y-プロシリーズS形 スクリューオン式 SYIBN 製品仕様01

外形図

Y-プロシリーズS形 スクリューオン式 SYIBN 外形図01

S形〔ポジ、スクリュー・オン式〕

使用方法・使用事例

使用方法

使用上のポイント

■ポジタイプ

Y-プロシリーズS形 スクリューオン式 SYIBN 使用方法・使用事例01

※基準コーナ rε0.8mm

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。


■材種・被削材別推奨切削速度

材種切削速度 Vc（m/min）
低炭素鋼、合金鋼
（180HB以下）		中炭素鋼、合金鋼
（240HB以下）		高炭素鋼、合金鋼
（300HB以下）
T9025
コーティング		150 - 220 - 300120 - 180 - 250100 - 150 - 180
GT730
コーテッドサーメット		150 - 250 - 30080 - 200 - 25080 - 150 - 200

型番リスト

表示件数
  • 1
    • 型番
    SYIBN2020K16
    SYIBN2525M16

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    シャンク断面H/B

    		最小発注数量
    20
    20
    125
    711-0936
    20
    1個
    25
    25
    150
    711-5300
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,298円
    ( 11,328円 )
    1日目
    12,218円
    ( 13,440円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    外径・V溝切削用のスクリューオンバイト。
    【特長】
    ・アプローチ角：77.5°。
    ・使用インサート：ポジ25°ひし形。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
