タンガロイ

TURNINGA（ターニングエース） A形 ATFNR/L

TURNINGA（ターニングエース） A形 ATFNR/L
通常単価(税別)
21,398円～32,047円特別価格
税込単価
23,538円～35,252円特別価格
一部SALE 2026.09.30まで
通常出荷日：在庫品1日目～1日目一部当日出荷可能

ダブルクランプ式の内径用バイト。【特長】・使用インサート：ネガ正三角形。・クランプ剛性向上で優れた刃先...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

内径・倣い加工用バイト PTUNR／L形

タンガロイ

内径・倣い加工用バイト PTUNR／L形
通常価格(税別)： 17,749円 (税込価格：19,524円)

通常出荷日：1 日目

よく一緒に見られています

内径用ホルダ TURNINGA（ターニングエース） A形 AWLNR／L

タンガロイ

内径用ホルダ TURNINGA（ターニングエース） A形 AWLNR／L
通常価格(税別)： 21,398円 (税込価格：23,538円)

通常出荷日：1 日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

強固なダブルクランプが高い精度と安定性を実現。



■シンプルかつ強固なダブルクランプシステム

1本のねじで高いクランプ強度を実現。
ねじ1本の締付け（ワンアクション）で、引き込み・押えつけのダブルクランプ。高いクランプ強度で優れた刃先安定性を実現。



刃先安定性比較

TURNINGA（ターニングエース） A形 ATFNR/L 製品仕様01
使用工具：AVJNR2525M16-A
使用インサート：VNMG160408-ZM
被削材：JIS S45C
加工形態：連続加工
切削速度：Vc = 150m/min
切込み：ap = 1.0～2.0mm
送り：f = 0.3mm/rev

■高いインデックス精度

高い刃先位置再現性を実現

TURNINGA（ターニングエース） A形 ATFNR/L 製品仕様02
TURNINGA（ターニングエース） A形 ATFNR/L 製品仕様03

インデックス精度

■専用駒が強固にクランプ。

拘束面の拡大でクランプ力が増大。 刃先の振動を抑え、信頼性を向上。

TURNINGA（ターニングエース） A形 ATFNR/L 製品仕様04


耐欠損性比較

TURNINGA（ターニングエース） A形 ATFNR/L 製品仕様05
TURNINGA（ターニングエース） A形 ATFNR/L 製品仕様06

使用工具：ACLNR2525M12-A
使用インサート：CNMG120408-TM
材種：T9115
被削材：S45C
加工形態：断続加工
切削速度：Vc = 200m/min
切込み：ap = 1.0～2.0mm
送り：f = 0.3mm/rev

■簡単操作・高い利便性

必要なスパナは1本。

  • クランプねじと敷金止めねじのスパナを共通化。メンテナンスを容易に。
TURNINGA（ターニングエース） A形 ATFNR/L 製品仕様07

本体マーキング

  • 部品情報をホルダ本体に刻印。
TURNINGA（ターニングエース） A形 ATFNR/L 製品仕様08

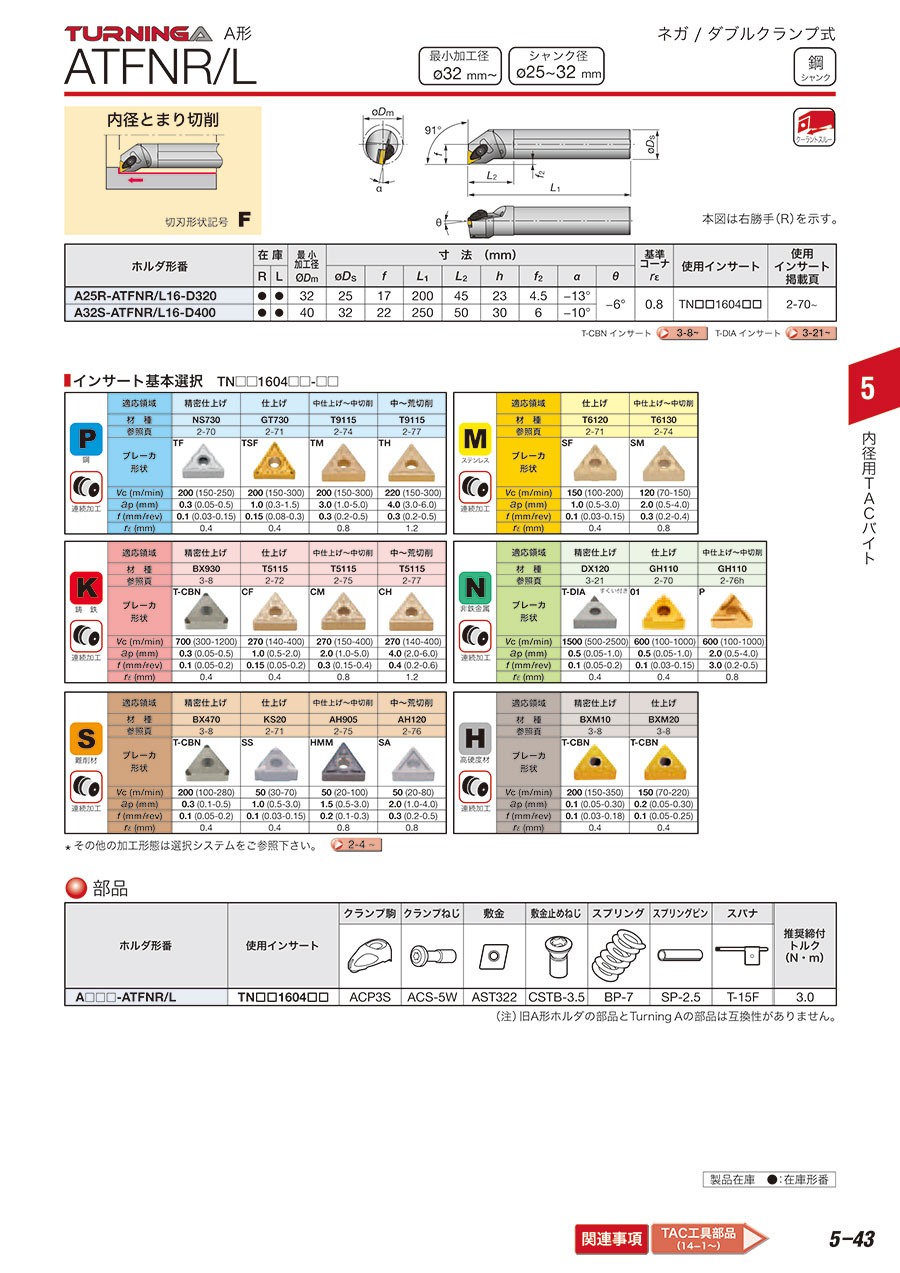

外形図

ダブルクランプ式内径バイト、 使用インサートネガ正三角形

TURNINGA（ターニングエース） A形 ATFNR/L 外形図01

型番リスト

表示件数
  • 1
    • 型番
    A25R-ATFNL16-D320
    A25R-ATFNR16-D320
    A32S-ATFNL16-D400
    A32S-ATFNR16-D400

    勝手

    最小加工径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    トラスココード

    		最小発注数量
    左
    32
    25
    200
    23
    349-7658
    1個
    右
    32
    25
    200
    23
    349-7666
    1個
    左
    40
    32
    250
    30
    349-8034
    1個
    右
    40
    32
    250
    30
    349-8042
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    21,398円
    ( 23,538円 )
    1日目
    21,398円19,258円
    ( 21,184円 )
    在庫品1日目当日出荷可能
    32,047円
    ( 35,252円 )
    1日目
    32,047円
    ( 35,252円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ダブルクランプ式の内径用バイト。
    【特長】
    ・使用インサート：ネガ正三角形。
    ・クランプ剛性向上で優れた刃先位置精度と長寿命化を実現。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    TURNINGA（ターニングエース） A形 ATFNR/Lのレビュー
    この商品のレビューはありません
