内径用ホルダ（ターニングエース） A形 ADUNR／L
- 通常単価(税別)
- 21,398円～57,398円
- 税込単価
- 23,538円～63,138円
ダブルクランプ式の内径用バイト。【特長】・使用インサート：ネガ55°ひし形。・クランプ剛性向上で優れた...
詳細を確認- ホルダ本体には、チップは付属しておりません。
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
強固なダブルクランプが高い精度と安定性を実現。
■シンプルかつ強固なダブルクランプシステム
1本のねじで高いクランプ強度を実現。
ねじ1本の締付け（ワンアクション）で、引き込み・押えつけのダブルクランプ。高いクランプ強度で優れた刃先安定性を実現。
刃先安定性比較
使用インサート：VNMG160408-ZM
被削材：JIS S45C
加工形態：連続加工
切削速度：Vc = 150m/min
切込み：ap = 1.0～2.0mm
送り：f = 0.3mm/rev
■高いインデックス精度
高い刃先位置再現性を実現
インデックス精度
■専用駒が強固にクランプ。
拘束面の拡大でクランプ力が増大。 刃先の振動を抑え、信頼性を向上。
耐欠損性比較
使用工具：ACLNR2525M12-A
使用インサート：CNMG120408-TM
材種：T9115
被削材：S45C
加工形態：断続加工
切削速度：Vc = 200m/min
切込み：ap = 1.0～2.0mm
送り：f = 0.3mm/rev
■簡単操作・高い利便性
必要なスパナは1本。
- クランプねじと敷金止めねじのスパナを共通化。メンテナンスを容易に。
本体マーキング
- 部品情報をホルダ本体に刻印。
外形図
ダブルクランプ式内径バイト、使用インサートネガ55°ひし形
本図は右勝手（R）を示す。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,398円 ( 23,538円 ) | 1日目 |
21,398円 ( 23,538円 ) | 1日目 |
21,398円 ( 23,538円 ) | 1日目 |
21,398円 ( 23,538円 ) | 1日目 |
32,047円 ( 35,252円 ) | 1日目 |
32,047円 ( 35,252円 ) | 1日目 |
32,047円 ( 35,252円 ) | 1日目 |
32,047円 ( 35,252円 ) | 1日目 |
39,356円 ( 43,292円 ) | 1日目 |
57,398円 ( 63,138円 ) | 1日目 |
詳細情報
基本情報
ダブルクランプ式の内径用バイト。
【特長】
・使用インサート：ネガ55°ひし形。
・クランプ剛性向上で優れた刃先位置精度と長寿命化を実現。
ご注意
- ホルダ本体には、チップは付属しておりません。
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

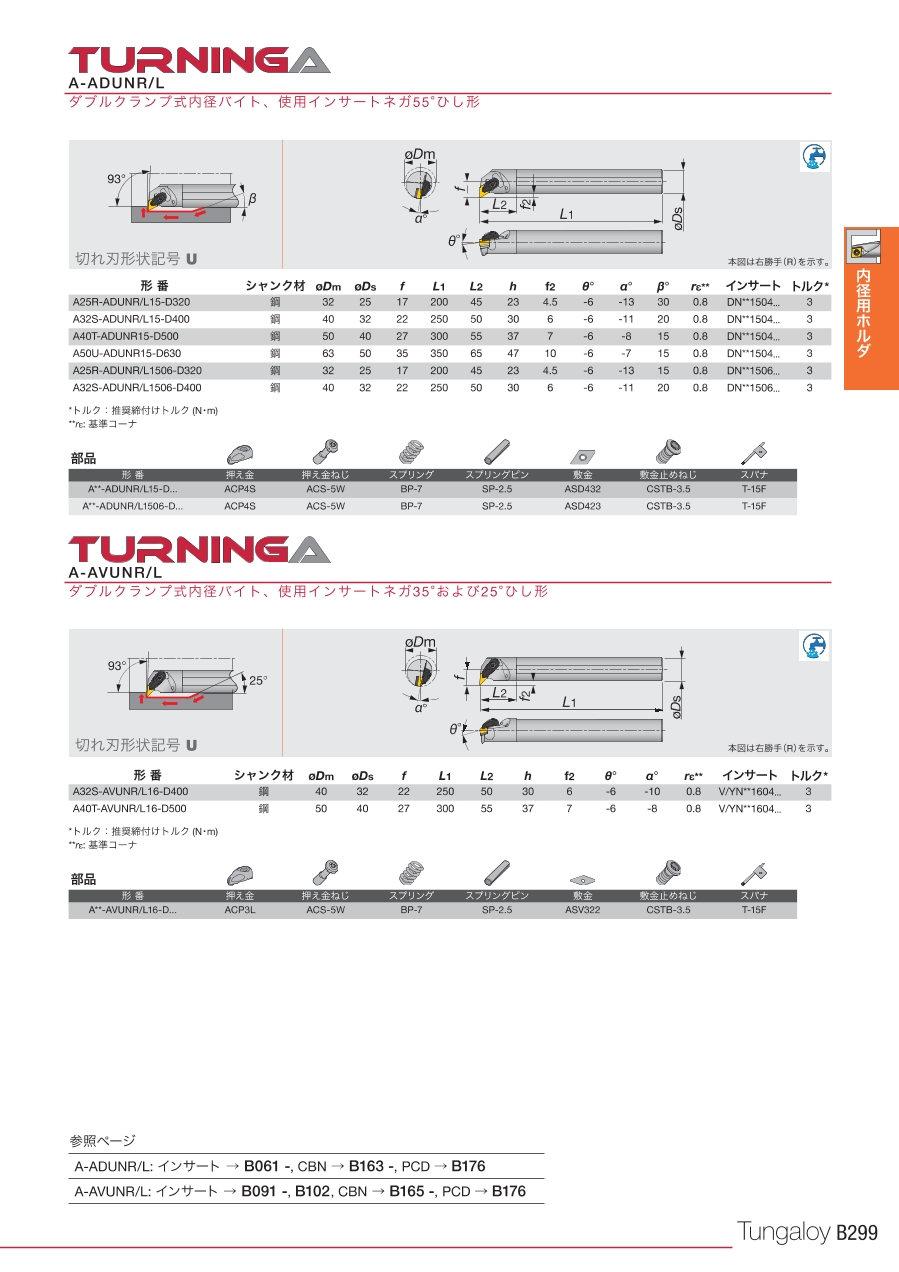

カタログ
