タンガロイ

ねじ止め式直角肩加工用フライスカッタ TPQ11・18

カタログ |

通常単価(税別): 40,882円～91,457円

税込単価: 44,970円～100,603円

通常出荷日：1日目

ねじ止め式直角肩加工用カッタリード角：90°。【特長】・両面仕様4コーナタイプインサートを採用。【...

カッタ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

経済的な両面4コーナ＋高能率加工を実現

■2種類のインサートが選択可能

優れた刃先強度

加工領域 - 刃当り送り

■多機能チップブレーカ

高送りによるヘリカル穴あけ加工能率の向上を実現

■優れた加工面品位を有する汎用チップブレーカ

低抵抗 + 優れた加工面品位

ポジタイプインサートに匹敵する切れ味 + さらい刃による効果

加工面粗さ

主軸負荷の比較

性能・試験情報

■切削性能

工具寿命：鋼加工

高い切れ刃強度と、Premium Tec を採用したAH3135材種の高い耐摩耗性によって、他社工具に比べ抜群の工具寿命および加工安定性を発揮。

工具寿命：ステンレス加工

良好な切れ味で、構成刃先および熱亀裂を抑制。また、高い刃先強度で境界摩耗を抑えることで、他社工具に比べ安定した長寿命を実現。

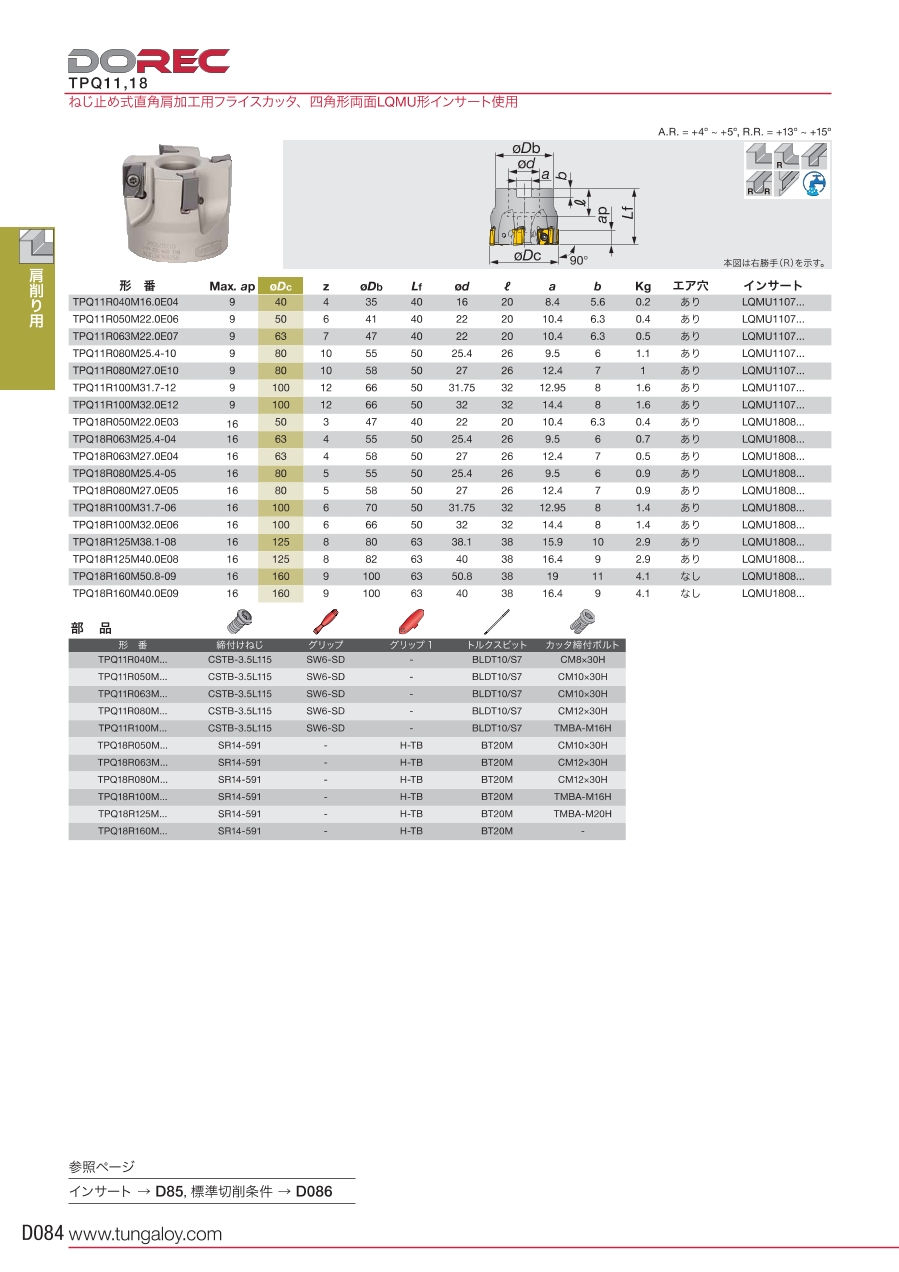

外形図

ねじ止め式直角肩加工用フライスカッタ、四角形両面LQMU形インサート使用

A.R. = +4°～+5°, R.R. = +13°～+15°

本図は右勝手（R）を示す。

使用方法・使用事例

使用事例

型番リスト

表示件数

型番

取付け方法

刃数

(枚)

最大切り込み深さ (Ad)

(mm)

CAM・工具管理ソフト用データ

エア穴

寸法 φDc

(mm)

寸法 Φd

(mm)

寸法 Lf

(mm)

適合インサート

寸法 ℓ

(mm)

寸法 b

(mm)

寸法 a

(mm)

寸法 ΦDb

(mm)

CADデータ有無

(2D/3D)

カッタ締付けボルト

RoHS?

最小発注数量

アーバー	4	9	-	あり	40	16	40	LQMU1107**PNER-MJ	20	5.6	8.4	35	2D/3D	CM8x30H	-	1個
アーバー	6	9	-	あり	50	22	40	LQMU1107**PNER-MJ	20	6.3	10.4	41	2D/3D	CM10x30H	-	1個
アーバー	7	9	-	あり	63	22	40	LQMU1107**PNER-MJ	20	6.3	10.4	47	2D/3D	CM10x30H	-	1個
アーバー	10	9	-	あり	80	25.4	50	LQMU1107**PNER-MJ	26	6	9.5	55	2D	CM12x30H	-	1個
-	10	9	zoller	あり	80	27	50	-	26	26	12.4	58	2D/3D	-	10	1個
アーバー	12	9	-	あり	100	31.75	50	LQMU1107**PNER-MJ	32	8	12.7	67	2D／3D	TMBA-M16H	-	1個
-	12	9	zoller	あり	100	32	50	-	32	32	14.4	66	2D/3D	-	10	1個
アーバー	3	16	-	あり	50	22	40	LQMU1808**PNER-MJ	20	6.3	10.4	47	2D/3D	CM10x30H	-	1個
アーバー	4	16	-	あり	63	25.4	40	LQMU1808**PNER-MJ	26	6	9.5	55	3D	CM12x30H	-	1個
-	4	16	-	あり	63	27	50	-	26	26	12.4	58	2D／3D	-	10	1個
アーバー	5	16	-	あり	80	25.4	50	LQMU1808**PNER-MJ	26	6	9.5	55	2D／3D	CM12x30H	-	1個
-	5	16	-	あり	80	27	50	-	26	7	12.4	58	2D／3D	-	10	1個
アーバー	6	16	-	あり	100	31.75	50	LQMU1808**PNER-MJ	32	8	12.7	70	2D／3D	TMBA-M16H	-	1個
-	6	16	-	あり	100	32	50	-	32	8	14.4	66	2D／3D	-	10	1個
アーバー	8	16	-	あり	125	38.1	63	LQMU1808**PNER-MJ	38	10	15.9	80	2D／3D	TMBA-M20H	-	1個
-	8	16	-	あり	125	40	63	-	38	9	16.4	82	2D／3D	-	10	1個
-	9	16	-	なし	160	40	63	-	38	9	16.4	100	2D／3D	-	10	1個
アーバー	9	16	-	なし	160	50.8	63	LQMU1808**PNER-MJ	38	11	19	100	2D／3D	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

40,882円 ( 44,970円 )	1日目
47,017円 ( 51,719円 )	1日目
57,768円 ( 63,545円 )	1日目
70,470円 ( 77,517円 )	1日目
70,470円 ( 77,517円 )	1日目
91,457円 ( 100,603円 )	1日目
91,457円 ( 100,603円 )	1日目
45,774円 ( 50,351円 )	1日目
52,742円 ( 58,016円 )	1日目
52,742円 ( 58,016円 )	1日目
59,916円 ( 65,908円 )	1日目
59,916円 ( 65,908円 )	1日目
67,663円 ( 74,429円 )	1日目
67,663円 ( 74,429円 )	1日目
81,631円 ( 89,794円 )	1日目
81,631円 ( 89,794円 )	1日目
91,457円 ( 100,603円 )	1日目
91,457円 ( 100,603円 )	1日目

詳細情報

基本情報

基本情報

ねじ止め式直角肩加工用カッタリード角：90°。
【特長】
・両面仕様4コーナタイプインサートを採用。
【用途】
・直角肩加工用。大切込み、高送りによる高能率加工に対応。

ご注意

カッタ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
