タンガロイ

ねじ止め式直角肩加工用柄付きカッタ EPQ11・18

カタログ |

通常単価(税別): 32,198円～59,685円

税込単価: 35,418円～65,654円

通常出荷日：1日目

タンガロイカッター・刃先交換式エンドミルねじ止め式直角肩加工用柄付きカッタ EPQ11・18。

カッタ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

経済的な両面4コーナ＋高能率加工を実現

■2種類のインサートが選択可能

優れた刃先強度

加工領域 - 刃当り送り

性能・試験情報

■切削性能

工具寿命：鋼加工

高い切れ刃強度と、Premium Tec を採用したAH3135材種の高い耐摩耗性によって、他社工具に比べ抜群の工具寿命および加工安定性を発揮。

工具寿命：ステンレス加工

良好な切れ味で、構成刃先および熱亀裂を抑制。また、高い刃先強度で境界摩耗を抑えることで、他社工具に比べ安定した長寿命を実現。

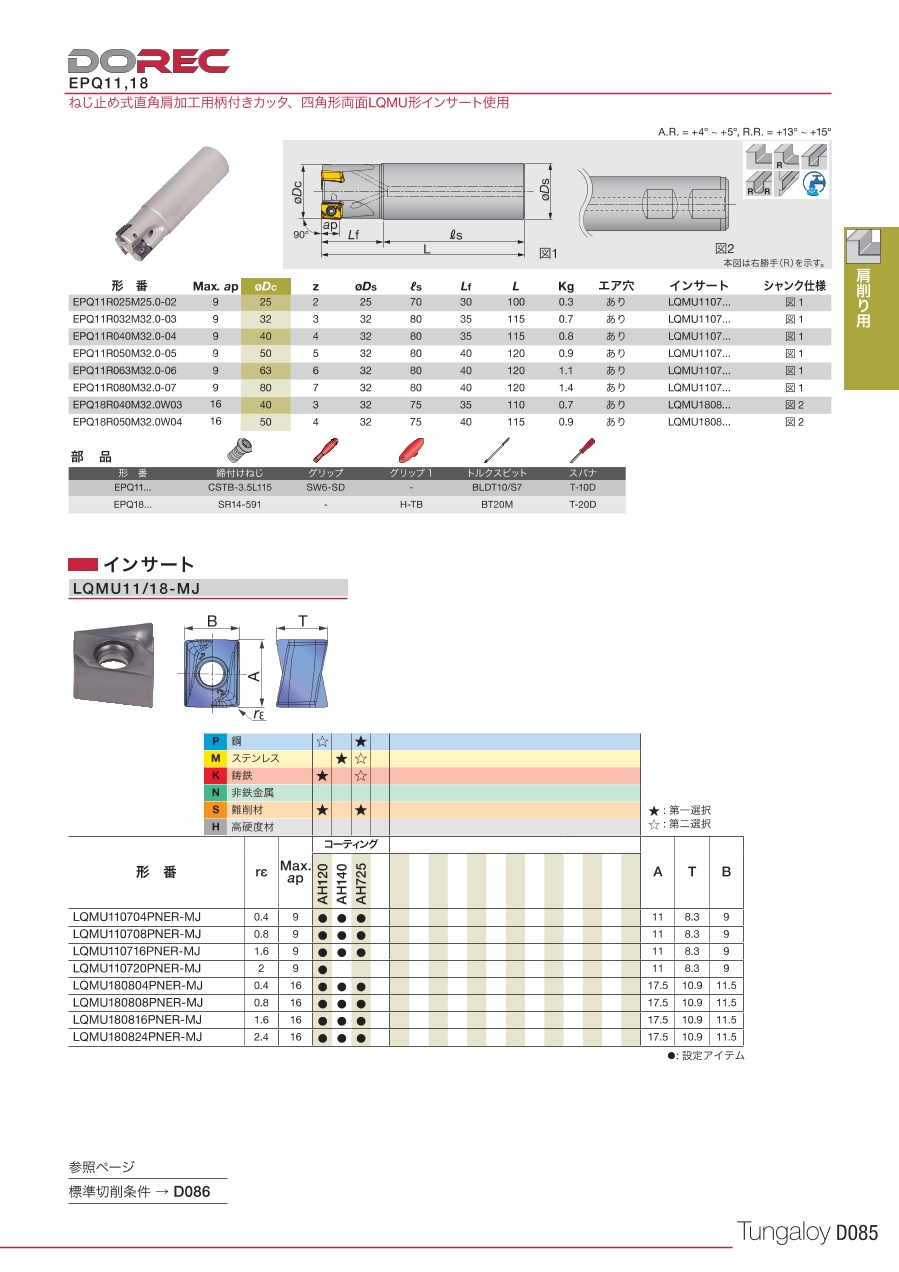

外形図

ねじ止め式直角肩加工用柄付きカッタ、四角形両面LQMU形インサート使用

A.R. = +4°～+5°, R.R. = +13°～+15°

本図は右勝手（R）を示す。

型番リスト

表示件数

型番

刃径 D

(φ)

被削材

全長 (L)

(mm)

シャンク径 (d)

(mm)

刃数

(枚)

最大切り込み深さ (Ad)

(mm)

エア穴

寸法 Lf

(mm)

適合インサート

寸法 ℓs

(mm)

CADデータ有無

(2D/3D)

最小発注数量

25	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	115	25	2	9	あり	35	LQMU1107**PNER-MJ	80	2D／3D	1個
32	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	115	32	3	9	あり	35	LQMU1107**PNER-MJ	80	2D／3D	1個
40	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	115	32	4	9	あり	35	LQMU1107**PNER-MJ	80	2D／3D	1個
50	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	120	32	5	9	あり	40	LQMU1107**PNER-MJ	80	2D／3D	1個
63	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	120	32	6	9	あり	40	LQMU1107**PNER-MJ	80	2D／3D	1個
80	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	120	32	7	9	あり	40	LQMU1107**PNER-MJ	80	2D／3D	1個
40	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	115	32	3	16	-	35	-	75	2D／3D	1個
50	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン	120	32	4	16	-	40	-	75	2D／3D	1個

通常単価(税別) (税込単価)	通常出荷日

32,198円 ( 35,418円 )	1日目
34,383円 ( 37,821円 )	1日目
38,696円 ( 42,566円 )	1日目
42,997円 ( 47,297円 )	1日目
51,045円 ( 56,150円 )	1日目
59,685円 ( 65,654円 )	1日目
37,882円 ( 41,670円 )	1日目
39,443円 ( 43,387円 )	1日目

詳細情報

基本情報

基本情報

タンガロイカッター・刃先交換式エンドミルねじ止め式直角肩加工用柄付きカッタ EPQ11・18。

ご注意

カッタ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
