タンガロイ

平面加工用カッタ DoPent TEN09

平面加工用カッタ DoPent TEN09
通常単価(税別)
35,707円～251,798円
税込単価
39,278円～276,978円
通常出荷日：1日目

ねじ止め式正面フライスカッタ。【特長】・切込み角：70°・五角形両面仕様インサート採用

  • カッタ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
詳細を確認

よく一緒に見られています

TAOW05 ねじ止め式正面フライスカッタ

タンガロイ

TAOW05 ねじ止め式正面フライスカッタ
通常価格(税別)： 37,131円 (税込価格：40,844円)

通常出荷日：1 日目

よく一緒に見られています

平面加工用カッタ DoTriple-Millシリーズ TASN13形

タンガロイ

平面加工用カッタ DoTriple-Millシリーズ TASN13形
通常価格(税別)： 50,975円 (税込価格：56,073円)

通常出荷日：1 日目

未確定：候補が26型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報






製品特長・仕様

製品の基本仕様・特長

優れた加工面品位

抜群の切りくず処理性能で、良好な加工面品位を実現

平面加工用カッタ DoPent TEN09 切りくず処理性能
サーメット材種により、加工面品位が向上
NS740は耐溶着性に優れ、仕上げ加工で効果を発揮！
平面加工用カッタ DoPent TEN09 加工面品位

性能・試験情報

安定した工具寿命

・鋼加工での寿命比較（DC=100mm）
平面加工用カッタ DoPent TEN09 銅加工での寿命比較（DC=100mm）
・鋼加工での寿命比較（DC=63mm）
平面加工用カッタ DoPent TEN09 銅加工での寿命比較（DC=63mm）
・ステンレス鋼加工での寿命比較（DC=63mm）
平面加工用カッタ DoPent TEN09 ステンレス鋼加工での寿命比較（DC=63mm）
・タグタイル鋳鉄加工での鋳鉄（DC=63mm）
平面加工用カッタ DoPent TEN09 タグタイル鋳鉄加工での寿命比較（DC=63mm）

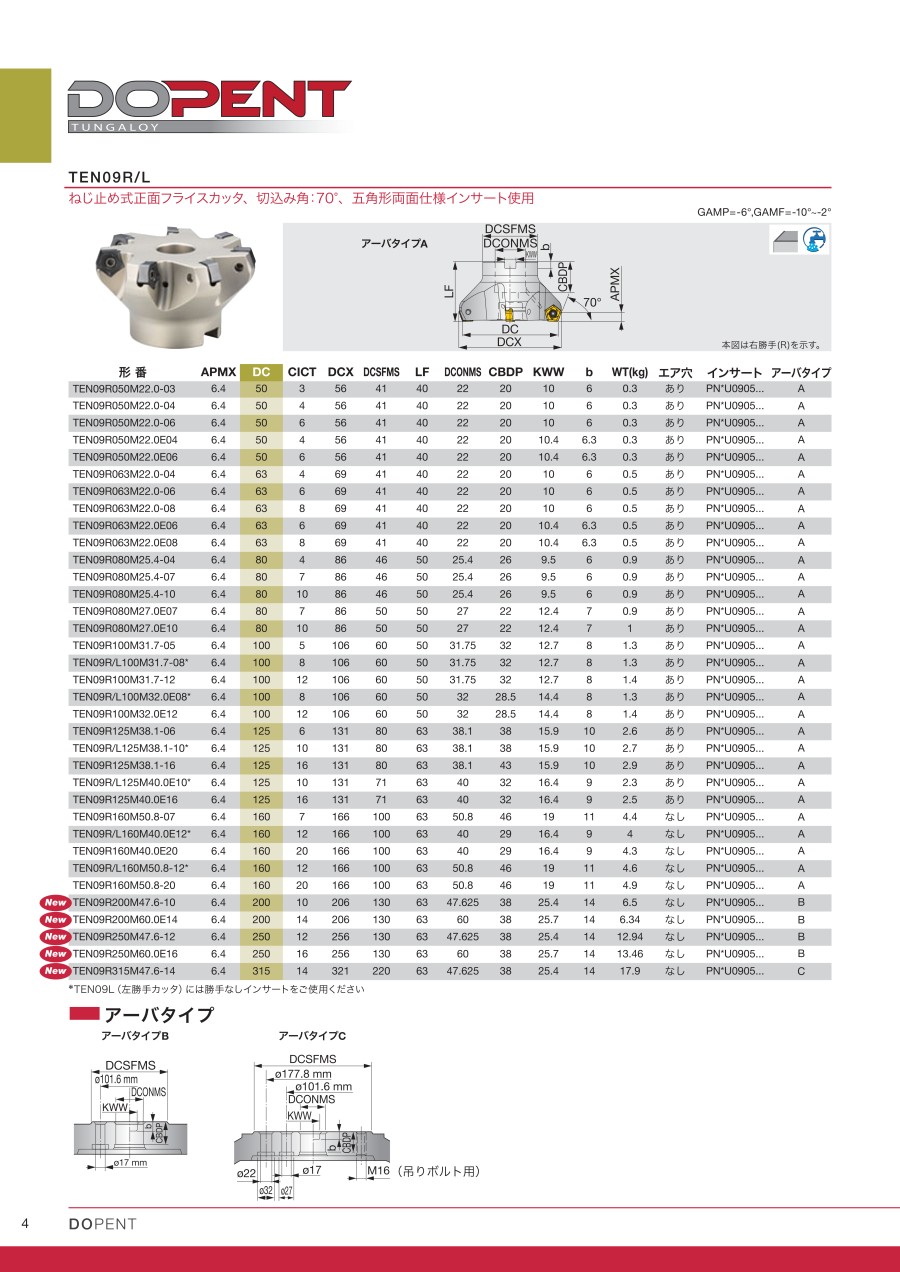

外形図

平面加工用カッタ DoPent TEN09 アーバタイプA

アーバタイプA（本図は右勝手（R）を示す）

平面加工用カッタ DoPent TEN09 アーバタイプB

アーバタイプB

平面加工用カッタ DoPent TEN09 アーバタイプC

アーバタイプC



使用方法・使用事例

使用方法

超多刃仕様のインサート組付け手順

  • 本製品の超多刃仕様は、ねじが斜めに取り付く仕様となっています。
  • インサートを組付ける際、図Aのようにインサートを浮かせた状態から締め付けてください。
  • インサートを締め付けた後、ボディとインサートの間に隙間がないことを確認ください。（図B）
平面加工用カッタ DoPent TEN09 超多刃仕様のインサート組付け手順

さらい刃インサートの組付け方法の注意事項

  • 良好な加工面粗さを必要とする場合、さらい刃インサート（PNCU0905GNER-W）の使用をお勧めいたします。
  • さらい刃インサートを使用する場合、図Cのように切り欠き部が上になるよう組み付けて下さい。また、図Dのように、刻み目が正面側にあることを確認ください。
  • さらい刃インサートは2コーナ仕様となっています。（図D）
  • さらい刃インサートで刻み目以外のコーナを使用しますと、工具破損の原因となりますので使用しないで下さい。
平面加工用カッタ DoPent TEN09 さらい刃のインサート組付け時の注意

使用事例

加工事例
平面加工用カッタ DoPent TEN09 加工事例1
平面加工用カッタ DoPent TEN09 加工事例2
平面加工用カッタ DoPent TEN09 加工事例3
平面加工用カッタ DoPent TEN09 加工事例4

型番リスト

表示件数
  • 1
    • 型番
    TEN09L100M31.7-08
    TEN09L125M38.1-10
    TEN09L160M50.8-12
    TEN09R050M22.0-03
    TEN09R050M22.0-04
    TEN09R050M22.0-06
    TEN09R063M22.0-04
    TEN09R063M22.0-06
    TEN09R063M22.0-08
    TEN09R080M25.4-04
    TEN09R080M25.4-07
    TEN09R080M25.4-10
    TEN09R100M31.7-05
    TEN09R100M31.7-08
    TEN09R100M31.7-12
    TEN09R125M38.1-06
    TEN09R125M38.1-10
    TEN09R125M38.1-16
    TEN09R160M50.8-07
    TEN09R160M50.8-12
    TEN09R160M50.8-20
    TEN09R200M47.6-10
    TEN09R200M60.0E14
    TEN09R250M47.6-12
    TEN09R250M60.0E16
    TEN09R315M47.6-14

    刃径 D

    (φ)

    全長 (L)

    (mm)

    刃数

    (枚)

    エア穴

    寸法 b

    (mm)

    寸法 DCSFMS

    寸法 CBDP

    (mm)

    勝手

    寸法 DCX

    (mm)

    寸法 DCONMS

    (mm)

    寸法 KWW

    (mm)

    CADデータ有無

    (2D/3D)

    仕様

    ドライバ

    カッタ締付けボルト

    質量

    (g)

    		RoHS?最小発注数量
    100
    50
    8
    あり
    8
    60mm
    32
    左勝手
    106
    31.75
    12.7
    2D/3D
    多刃
    グリップH-TBS、トルクスピットBT15S
    TMBA-M16H
    1300
    -
    1個
    125
    63
    10
    あり
    10
    80mm
    38
    左勝手
    131
    38.1
    15.9
    2D/3D
    -
    グリップH-TBS、トルクスピットBT15S
    TMBA-M20H
    2700
    10
    1個
    160
    63
    12
    なし
    11
    100mm
    46
    左勝手
    166
    50.8
    19
    2D/3D
    -
    グリップH-TBS、トルクスピットBT15S
    -
    4600
    10
    1個
    50
    40
    3
    あり
    6
    41mm
    20
    右勝手
    56
    22
    10
    2D
    標準刃数
    グリップH-TBS、トルクスピットBT15S
    CM10×30H
    300
    -
    1個
    50
    40
    4
    あり
    6
    41mm
    20
    右勝手
    56
    22
    10
    2D
    多刃
    グリップH-TBS、トルクスピットBT15S
    CM10×30H
    300
    -
    1個
    50
    40
    6
    あり
    6
    41mm
    20
    右勝手
    56
    22
    10
    2D
    超多刃
    グリップH-TBS、トルクスピットBT15S
    CM10×30H
    300
    -
    1個
    63
    40
    4
    あり
    6
    41mm
    20
    右勝手
    69
    22
    10
    2D/3D
    標準刃数
    グリップH-TBS、トルクスピットBT15S
    CM10×30H
    500
    -
    1個
    63
    40
    6
    あり
    6
    41mm
    20
    右勝手
    69
    22
    10
    2D/3D
    多刃
    グリップH-TBS、トルクスピットBT15S
    CM10×30H
    500
    -
    1個
    63
    40
    8
    あり
    6
    41mm
    20
    右勝手
    69
    22
    10
    2D
    超多刃
    グリップH-TBS、トルクスピットBT15S
    CM10×30H
    500
    -
    1個
    80
    50
    4
    あり
    6
    46mm
    26
    右勝手
    86
    25.4
    9.5
    3D
    標準刃数
    グリップH-TBS、トルクスピットBT15S
    CM12×30H
    4400
    -
    1個
    80
    50
    7
    あり
    6
    46mm
    26
    右勝手
    86
    25.4
    9.5
    2D
    多刃
    グリップH-TBS、トルクスピットBT15S
    CM12×30H
    900
    -
    1個
    80
    50
    10
    あり
    6
    46mm
    38
    右勝手
    86
    25.4
    9.5
    2D
    超多刃
    グリップH-TBS、トルクスピットBT15S
    CM12×30H
    900
    -
    1個
    100
    50
    5
    あり
    8
    60mm
    32
    右勝手
    106
    31.75
    12.7
    2D/3D
    標準刃数
    グリップH-TBS、トルクスピットBT15S
    TMBA-M16H
    1300
    -
    1個
    100
    50
    8
    あり
    8
    60mm
    32
    右勝手
    106
    31.75
    12.7
    2D
    多刃
    グリップH-TBS、トルクスピットBT15S
    TMBA-M16H
    1300
    -
    1個
    100
    50
    12
    あり
    8
    60mm
    32
    右勝手
    106
    31.75
    12.7
    2D
    超多刃
    グリップH-TBS、トルクスピットBT15S
    TMBA-M16H
    1400
    -
    1個
    125
    63
    6
    あり
    10
    80mm
    38
    右勝手
    131
    38.1
    15.9
    2D
    標準刃数
    グリップH-TBS、トルクスピットBT15M
    TMBA-M20H
    2600
    -
    1個
    125
    63
    10
    あり
    10
    80mm
    38
    右勝手
    131
    38.1
    15.9
    2D
    多刃
    グリップH-TBS、トルクスピットBT15M
    TMBA-M20H
    2700
    -
    1個
    125
    63
    16
    あり
    10
    80mm
    38
    右勝手
    131
    38.1
    15.9
    2D
    超多刃
    グリップH-TBS、トルクスピットBT15S
    TMBA-M20H
    2900
    -
    1個
    160
    63
    7
    なし
    11
    100mm
    46
    右勝手
    166
    50.8
    19
    2D/3D
    標準刃数
    グリップH-TBS、トルクスピットBT15M
    -
    4400
    -
    1個
    160
    63
    12
    なし
    11
    100mm
    46
    右勝手
    166
    50.8
    19
    2D/3D
    多刃
    グリップH-TBS、トルクスピットBT15M
    -
    4600
    -
    1個
    160
    63
    20
    なし
    11
    100mm
    46
    右勝手
    166
    50.8
    19
    2D/3D
    超多刃
    グリップH-TBS、トルクスピットBT15S
    -
    4900
    -
    1個
    200
    63
    10
    なし
    14
    130mm
    38
    右勝手
    206
    47.625
    25.4
    -
    -
    グリップH-TBS、トルクスピットBT15M
    -
    650
    -
    1個
    200
    63
    14
    なし
    14
    130mm
    38
    右勝手
    206
    60
    25.7
    -
    -
    グリップH-TBS、トルクスピットBT15M
    -
    634
    -
    1個
    250
    63
    12
    なし
    14
    130mm
    38
    右勝手
    256
    47.625
    25.4
    -
    -
    グリップH-TBS、トルクスピットBT15M
    -
    1294
    -
    1個
    250
    63
    16
    なし
    14
    130mm
    38
    右勝手
    256
    60
    25.7
    -
    -
    グリップH-TBS、トルクスピットBT15M
    -
    1346
    -
    1個
    315
    63
    14
    なし
    14
    220mm
    38
    右勝手
    321
    47.625
    25.4
    -
    -
    グリップH-TBS、トルクスピットBT15L
    -
    1790
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    74,608円
    ( 82,069円 )
    1日目
    99,013円
    ( 108,914円 )
    1日目
    111,098円
    ( 122,208円 )
    1日目
    35,707円
    ( 39,278円 )
    1日目
    38,916円
    ( 42,808円 )
    1日目
    53,776円
    ( 59,154円 )
    1日目
    38,916円
    ( 42,808円 )
    1日目
    53,776円
    ( 59,154円 )
    1日目
    69,730円
    ( 76,703円 )
    1日目
    43,878円
    ( 48,266円 )
    1日目
    63,821円
    ( 70,203円 )
    1日目
    89,187円
    ( 98,106円 )
    1日目
    55,700円
    ( 61,270円 )
    1日目
    74,608円
    ( 82,069円 )
    1日目
    108,849円
    ( 119,734円 )
    1日目
    67,223円
    ( 73,945円 )
    1日目
    99,013円
    ( 108,914円 )
    1日目
    157,951円
    ( 173,746円 )
    1日目
    76,824円
    ( 84,506円 )
    1日目
    111,098円
    ( 122,208円 )
    1日目
    191,698円
    ( 210,868円 )
    1日目
    150,804円
    ( 165,884円 )
    1日目
    177,421円
    ( 195,163円 )
    1日目
    179,461円
    ( 197,407円 )
    1日目
    210,168円
    ( 231,185円 )
    1日目
    251,798円
    ( 276,978円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式正面フライスカッタ。
    【特長】
    ・切込み角：70°
    ・五角形両面仕様インサート採用

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
