タンガロイ

平面加工用カッタ DoOcto TAN07形

カタログ

通常単価(税別): 66,489円～261,266円

税込単価: 73,138円～287,393円

通常出荷日：1日目

タンガロイカッター・刃先交換式エンドミル平面加工用カッタ DoOcto TAN07形。

「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

性能・試験情報

■豊富なカッタボディラインナップ
大径ボディ（～φ315）、鋳鉄加工に特化した超多刃ボディも設定

汎用加工向け
広い切りくずポケットとエア穴により、切りくず排出性良好。
大型ネジを採用して高クランプ強度。工具径φ80-315

鋳鉄の超高能率加工向け
ねじ止め式の約2倍の刃数で、圧倒的な加工能率。
くさび止めで簡単にコーナチェンジ可能。工具径φ80-160

標準刃・多刃
（ねじ止め式）

超多刃
（くさび止め式）

※くさび止め式ボディにOWMTは取付けできません。

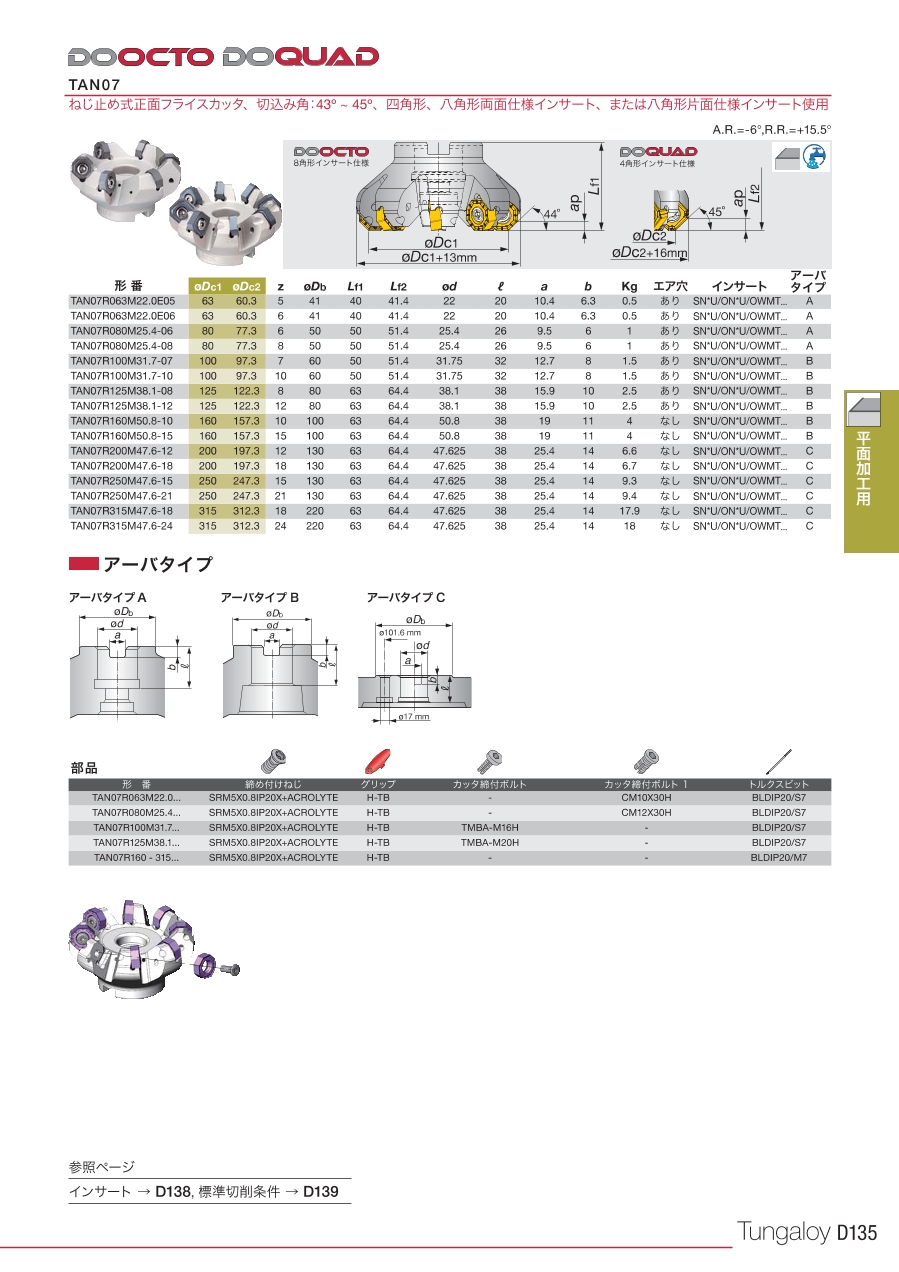

外形図

【TAN07】ねじ止め式正面フライスカッタ、切込み角：43° ～ 45°、四角形、八角形両面仕様インサート、または八角形片面仕様インサート使用

A.R.=-6°, R.R=+15.5°

ねじ止めタイプ TAN

アーバタイプA

アーバタイプB

アーバタイプC

使用方法・使用事例

使用方法

ONHU0705ANPR-W

数字が印字されている切れ刃が、底面を向くようにさらい刃インサートを取付けて下さい。
さらい刃使用時は、1枚のみ取り付けてください。
送り f は 5.5 mm/rev 以下でご使用ください。
SNMU/SNHU/OWMTインサートと組み合わせて使用しないでください。

SNHU1706ANFN-W

左図1のように、さらい刃インサートを取付けて下さい。
さらい刃使用時は、1枚のみ取り付けてください。
送り f は9.5 mm/rev 以下でご使用ください。
ONMU/ONHU/OWMTインサートと組み合わせて使用しないでください。

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

エア穴

寸法 Φd

(mm)

寸法 ℓ

(mm)

寸法 b

(mm)

寸法 a

(mm)

寸法 ΦDb

(mm)

寸法 ΦDc2

(mm)

寸法 ΦD1-1

(mm)

寸法 ΦD1-2

(mm)

寸法 Lf2

(mm)

仕様

カッタ締付けボルト

RoHS?

最小発注数量

80	50	6	あり	25.4	26	6	9.5	50	77.3	93	93.3	51.4	標準	CM12x30H	-	1個
80	50	8	あり	25.4	26	6	9.5	50	77.3	93	93.3	51.4	多刃	CM12x30H	-	1個
100	50	7	あり	31.75	32	8	12.7	60	97.3	113	113.3	51.4	標準	TMBA-M16H	-	1個
100	50	10	あり	31.75	32	8	12.7	60	97.3	113	113.3	51.4	多刃	TMBA-M16H	-	1個
125	63	8	あり	38.1	38	10	15.9	80	122.3	138	138.3	64.4	標準	TMBA-M20H	-	1個
125	63	12	あり	38.1	38	10	15.9	80	122.3	138	138.3	64.4	多刃	TMBA-M20H	-	1個
160	63	10	なし	50.8	38	11	19	100	157.3	173	173.3	64.4	標準	-	-	1個
160	63	15	なし	50.8	38	11	19	100	157.3	173	173.3	64.4	多刃	-	-	1個
200	63	12	なし	47.625	38	14	25.4	130	197.3	210.6	213.3	64.4	標準	-	-	1個
200	63	18	なし	47.625	38	14	25.4	130	197.3	210.6	213.3	64.4	多刃	-	-	1個
250	63	15	なし	47.625	38	14	25.4	130	247.3	260.6	263.3	64.4	標準	-	-	1個
250	63	21	なし	47.625	38	14	25.4	130	247.3	210.6	263.3	64.4	多刃	-	-	1個
250	63	15	なし	60	38	14	25.7	130	247.3	-	-	64.4	標準	-	10	1個
250	63	21	なし	60	38	14	25.7	130	247.3	-	-	64.4	多刃	-	10	1個
315	63	18	なし	47.625	38	14	25.4	220	312.3	325.6	328.3	64.4	標準	-	-	1個
315	63	24	なし	47.625	38	14	25.4	220	312.3	-	-	64.4	多刃	-	-	1個
315	80	18	なし	60	38	14	25.7	220	312.3	-	-	81.4	標準	-	10	1個
315	80	24	なし	60	38	14	25.7	220	312.3	-	-	81.4	多刃	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

66,489円 ( 73,138円 )	1日目
73,722円 ( 81,094円 )	1日目
78,305円 ( 86,136円 )	1日目
90,697円 ( 99,767円 )	1日目
88,427円 ( 97,270円 )	1日目
102,782円 ( 113,060円 )	1日目
110,349円 ( 121,384円 )	1日目
129,994円 ( 142,993円 )	1日目
135,279円 ( 148,807円 )	1日目
162,491円 ( 178,740円 )	1日目
152,665円 ( 167,932円 )	1日目
196,331円 ( 215,964円 )	1日目
152,665円 ( 167,932円 )	1日目
196,331円 ( 215,964円 )	1日目
209,474円 ( 230,421円 )	1日目
261,266円 ( 287,393円 )	1日目
209,474円 ( 230,421円 )	1日目
261,266円 ( 287,393円 )	1日目

詳細情報

基本情報

基本情報

タンガロイカッター・刃先交換式エンドミル平面加工用カッタ DoOcto TAN07形。

ご注意

「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平面加工用カッタ DoOcto TAN07形のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品平面加工用カッタ DoOcto TAN07形	TAN型 DOOCTO/DOQUAD くさび止めタイプ TAN	平面加工用カッタ EME4400形	平面加工用カッタ DoPent EEN09形	平面加工用カッタ DoTriple-Millシリーズ TASN13形	高精度壁面加工用柄付きカッタ HPO-07M
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	66,489円-	123,194円 -	48,607円 -	37,160円 -	50,975円 -	31,035円 -
通常出荷日	1日目	1日目	1日目	1日目	1日目	1日目
加工用途	平面	平面	平面 / 面取り	平面	平面	平面 / 側面 / 溝 / 傾斜切り込み / バーチカル
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン
取付け方法	アーバー	アーバー	柄付きタイプ	柄付きタイプ	アーバー	ねじ込み式
適応チップ材種	超硬コート	超硬コート	超硬コート / 超硬コートなし / サーメット	超硬コート / 超硬コートなし / サーメット	超硬コート	超硬コート / 超硬コートなし
最大切り込み深さ (Ad)(mm)	4.75	4.76	4	6.4	-	-
