TAN型 DOOCTO/DOQUAD くさび止めタイプ TAN
- 通常単価(税別)
- 114,880円～236,530円
- 税込単価
- 126,368円～260,183円
くさび止め式平面加工用ボアタイプカッタ。【特長】・リード角：45°。・四角形、八角形両面仕様インサート...
詳細を確認- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

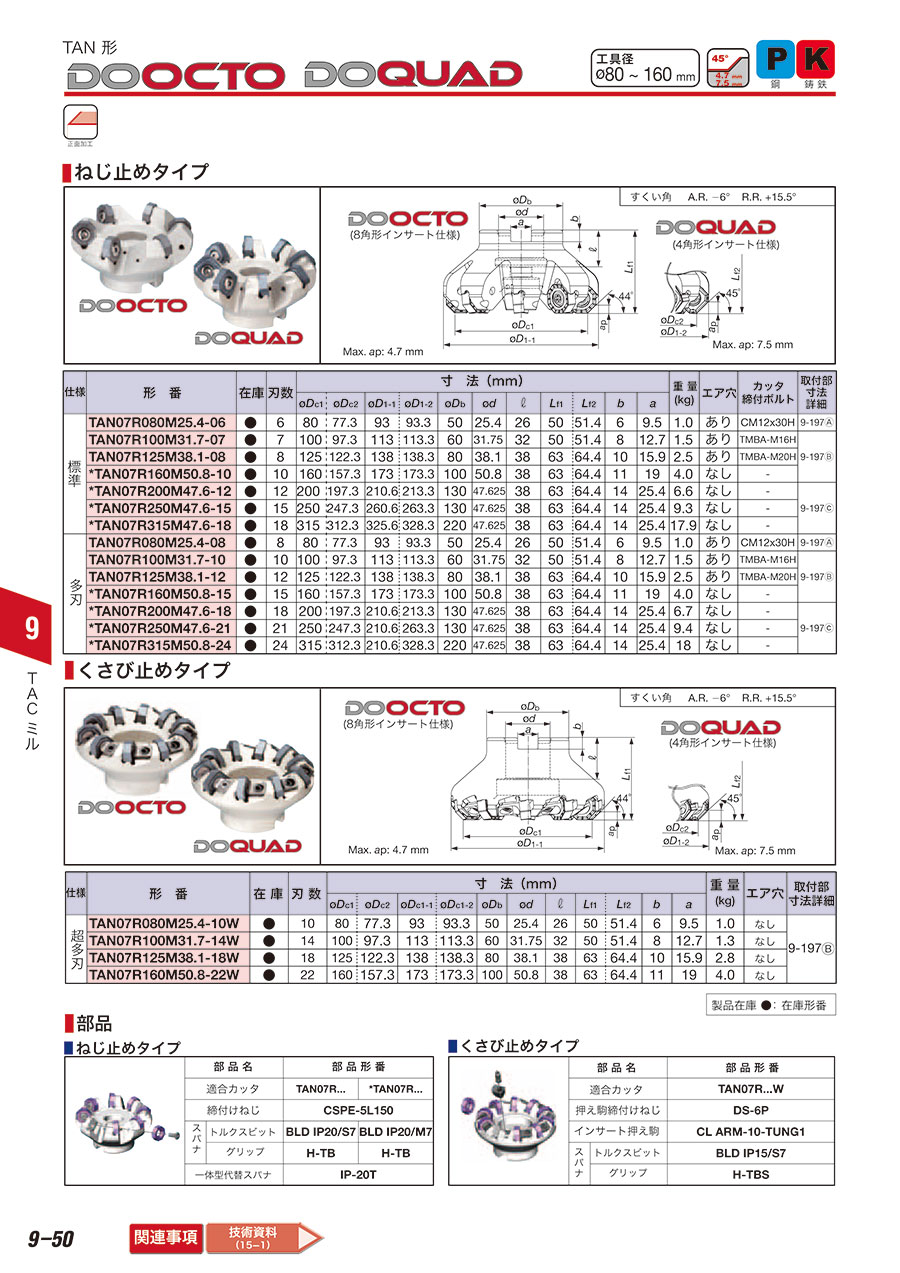

DoOcto／DoQuad TAN07-W形の外形図
DoOcto（8角形インサート仕様）
Max.ap ： 4.7mm
DoQuad（4角形インサート仕様）
Max.ap ： 7.5mm
DoOcto／DoQuad TAN07-W形の寸法・仕様
すくい角：A.R. -6°、R.R. +15.5°
| 仕様 | 形番 | 刃数 | 寸法（mm） | 重量 （kg） |
エア穴 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φDc1 | φDc2 | φDc1-1 | φDc1-2 | φDb | φd | l | Lf1 | Lf2 | b | a | |||||
| 超多刃 | TAN07R080M25.4-10W | 10 | 80 | 77.3 | 93 | 93.3 | 50 | 25.4 | 26 | 50 | 51.4 | 6 | 9.5 | 1.0 | なし |
| TAN07R100M31.7-14W | 14 | 100 | 97.3 | 113 | 113.3 | 60 | 31.75 | 32 | 50 | 51.4 | 8 | 12.7 | 1.3 | なし | |
| TAN07R125M38.1-18W | 18 | 125 | 122.3 | 138 | 138.3 | 80 | 38.1 | 38 | 63 | 64.4 | 10 | 15.9 | 2.8 | なし | |
| TAN07R160M50.8-22W | 22 | 160 | 157.3 | 173 | 173.3 | 100 | 50.8 | 38 | 63 | 64.4 | 11 | 19 | 4.0 | なし | |
この商品の部品
| 部品名 | 部品形番 | |
|---|---|---|
| 適合カッタ | TAN07R...W | |
| 押え駒締付けねじ | DS-6P | |
| インサート押え駒 | CL ARM-10-TUNG1 | |
| スパナ | トルクスビット | BLD IP15／S7 |
| グリップ | H-TBS | |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
114,880円 ( 126,368円 ) | 1日目 |
151,910円 ( 167,101円 ) | 1日目 |
200,200円 ( 220,220円 ) | 1日目 |
236,530円 ( 260,183円 ) | 1日目 |
詳細情報
基本情報
くさび止め式平面加工用ボアタイプカッタ。
【特長】
・リード角：45°。
・四角形、八角形両面仕様インサート。
・工具径：Φ80～160（直径80～160mm）。
【用途】
・平面加工用。
