TAC工具部品 ねじ DS
- 通常単価(税別)
- 640円～920円
- 税込単価
- 704円～1,012円
旧タイプのくさび止め式カッタで使用するねじ。【用途】・インサートをクランプするための押え駒（くさび）を...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
DS-6T／DS-6P

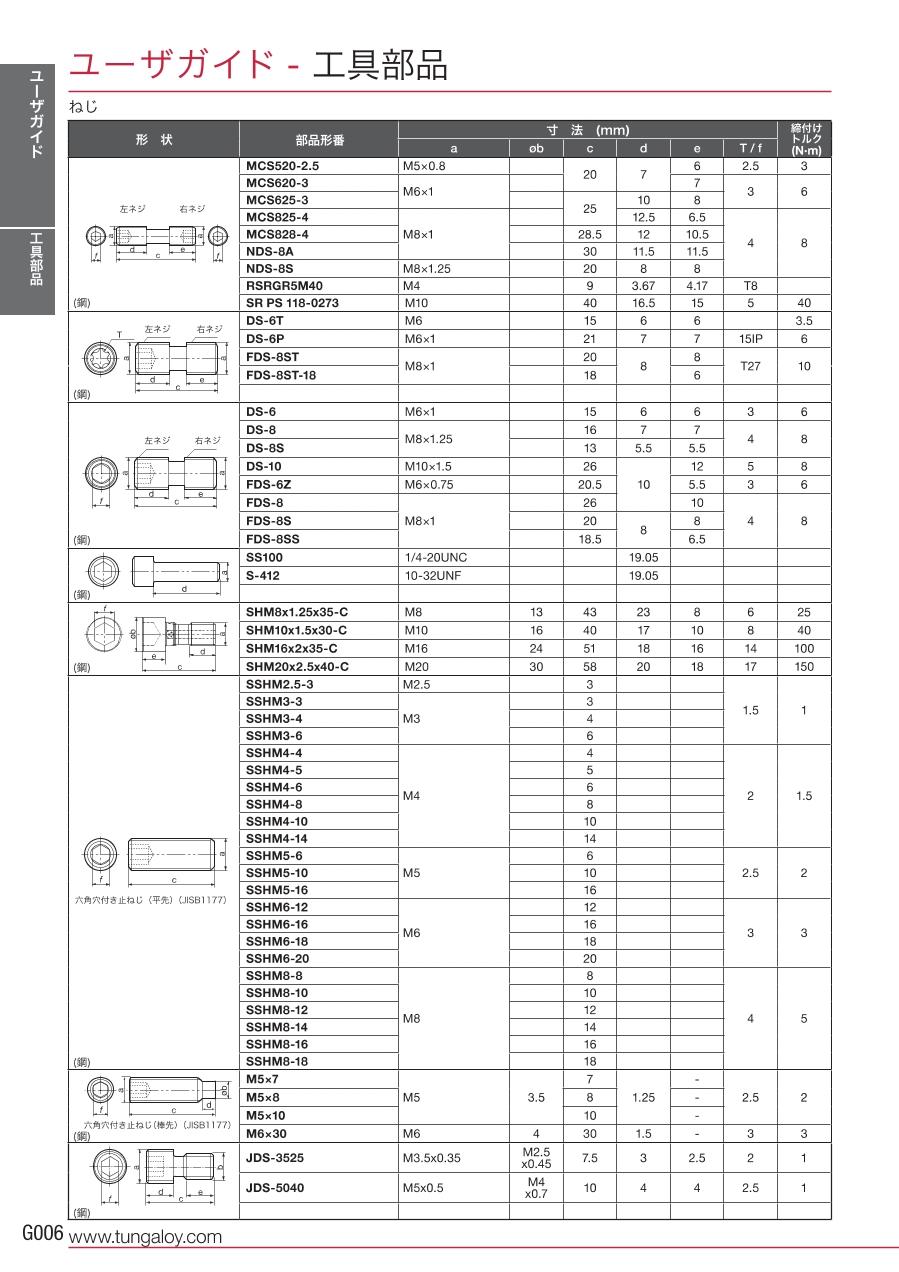

DS-6T／DS-6Pの外形図
| 部品形番 | 寸法（mm） | 締付け トルク （N·m） |
||||
|---|---|---|---|---|---|---|
| a | c | d | e | T/f | ||
| DS-6T | M6 | 15 | 6 | 6 | - | 3.5 |
| DS-6P | M6×1 | 21 | 7 | 7 | 15IP | 6 |
DS-6／DS-8／DS-8S／DS-10
DS-6／DS-8／DS-8S／DS-10の外形図
| 部品形番 | 寸法（mm） | 締付け トルク （N·m） |
||||
|---|---|---|---|---|---|---|
| a | c | d | e | T/f | ||
| DS-6 | M6×1 | 15 | 6 | 6 | 3 | 6 |
| DS-8 | M8×1.25 | 16 | 7 | 7 | 4 | 8 |
| DS-8S | 13 | 5.5 | 5.5 | |||
| DS-10 | M10×1.5 | 26 | 10 | 12 | 5 | 8 |
