タンガロイ

TAC工具部品ねじ LCS

カタログ |

通常単価(税別): 690円～1,390円

税込単価: 759円～1,529円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

旋削用P形バイトで使用するねじ。【用途】・押え金を締付けるのに使用。

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

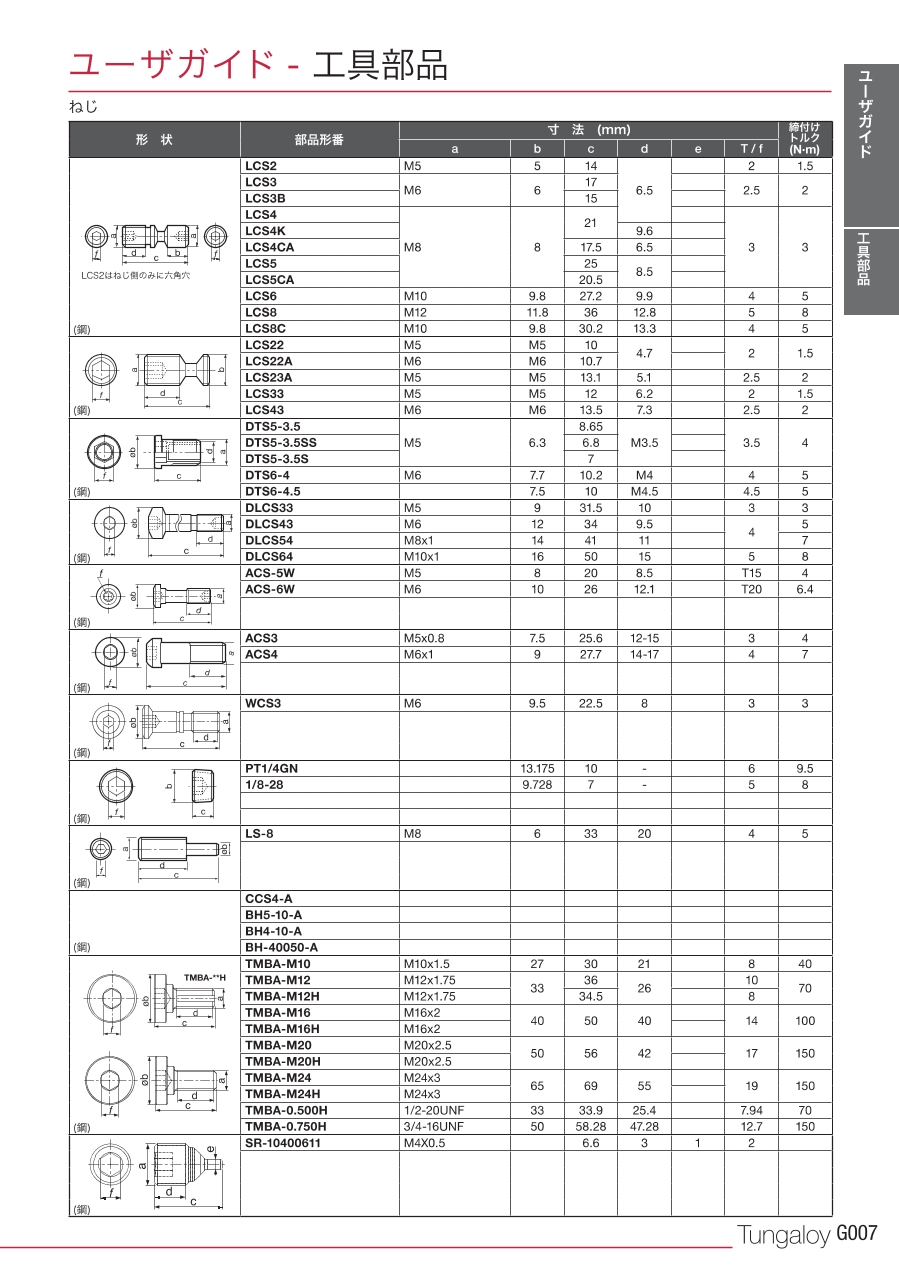

LCS2／3／3B／4／4CA／4K／5／5CA／6／8／8Cの外形図
LCS2はねじ側のみに六角穴有。

部品形番	寸法（mm）					締付けトルク（N·m）
部品形番	a	b	c	d	T/f	締付けトルク（N·m）
LCS2	M5	5	14	6.5	2	1.5
LCS3	M6	6	17		2.5	2
LCS3B	M6	6	15		2.5	2
LCS4	M8	8	21		3	3
LCS4K			21	9.6
LCS4CA			17.5	6.5
LCS5			25	8.5
LCS5CA			20.5	8.5
LCS6	M10	9.8	27.2	9.9	4	5
LCS8	M12	11.8	36	12.8	5	8
LCS8C	M10	9.8	30.2	13.3	4	5

製品仕様

LCS22／22A／33／43の外形図

部品形番	寸法（mm）					締付けトルク（N·m）
部品形番	a	b	c	d	T/f	締付けトルク（N·m）
LCS22	M5	M5	10	4.7	2	1.5
LCS22A	M6	M6	10.7	4.7	2	1.5
LCS33	M5	M5	12	6.2	2	1.5
LCS43	M6	M6	13.5	7.3	2.5	2

型番リスト

表示件数

型番

トラスココード

寸法 b

(mm)

寸法 f

(mm)

寸法 a

(mm)

寸法 c

(mm)

寸法 d

(mm)

部品型番

締付トルク

(N･m)

使用型番

使用工具

最小発注数量

703-9956	5	2	M5	14	6.5	LCS2	1.5	-	内径用TACバイト：P形／外径用TACバイト：P形、MS形／ツーリングシステム：TACカートリッジ PN形	2個
351-2444	6	2.5	M6	17	6.5	LCS3	2	-	内径用TACバイト：P形／外径用TACバイト：P形、MS形／ツーリングシステム：TACカートリッジ PN形	2個
704-7576	6	2.5	M6	15	6.5	LCS3B	2	-	内径用TACバイト：P形／外径用TACバイト：P形、MS形／ツーリングシステム：TACカートリッジ PN形	2個
704-8238	-	-	-	-	-	LCS3V	-	A25R-PVUNR/L16-D370、A32S-PVUNR/L16-D400、A40T-PVUNR/L16-D500	-	2個
351-2461	8	3	M8	21	6.5	LCS4	3	-	内径用TACバイト：P形／外径用TACバイト：P形、MS形／ツーリングシステム：TACカートリッジ PN形	2個
704-8246	8	3	M8	17.5	6.5	LCS4CA	3	-	内径用TACバイト：P形／外径用TACバイト：P形、MS形／ツーリングシステム：TACカートリッジ PN形	2個
704-9692	8	3	M8	21	9.6	LCS4K	3	-	内径用TACバイト：P形／外径用TACバイト：P形、MS形／ツーリングシステム：TACカートリッジ PN形	2個
351-2487	8	3	M8	25	8.5	LCS5	3	-	内径用TACバイト：P形／外径用TACバイト：P形、MS形／ツーリングシステム：TACカートリッジ PN形	2個
704-9706	8	3	M8	20.5	8.5	LCS5CA	3	-	内径用TACバイト：P形／外径用TACバイト：P形、MS形／ツーリングシステム：TACカートリッジ PN形	2個
351-2495	9.8	4	M10	27.2	9.9	LCS6	5	-	内径用TACバイト：P形／外径用TACバイト：P形、MS形／ツーリングシステム：TACカートリッジ PN形	1個
705-5498	11.8	5	M12	36	12.8	LCS8	8.0	-	内径用TACバイト：P形／外径用TACバイト：P形、MS形／ツーリングシステム：TACカートリッジ PN形	1個
705-5170	9.8	4	M10	30.2	13.3	LCS8C	5	-	内径用TACバイト：P形／外径用TACバイト：P形、MS形／ツーリングシステム：TACカートリッジ PN形	1個
351-2428	M5	2	M5	10	4.7	LCS22	1.5	-	内径用TACバイト：P形	2個
351-2436	M6	2	M6	10.7	4.7	LCS22A	1.5	-	内径用TACバイト：P形	2個
-	M5	2.5	M5	13.1	5.1	LCS23A	2	PTGNR/L	-	1個
351-2452	M5	2	M5	12	6.2	LCS33	1.5	-	内径用TACバイト：P形	2個
351-2479	M6	2.5	M6	13.5	7.3	LCS43	2	-	内径用TACバイト：P形	2個

通常単価(税別) (税込単価)	通常出荷日

690円 ( 759円 )	1日目
690円 ( 759円 )	3日目
690円 ( 759円 )	1日目
690円 ( 759円 )	1日目
690円 ( 759円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	1日目
690円 ( 759円 )	1日目
690円 ( 759円 )	1日目
690円 ( 759円 )	1日目
1,120円 ( 1,232円 )	1日目
1,120円 ( 1,232円 )	1日目
1,390円 ( 1,529円 )	1日目
690円 ( 759円 )	1日目
1,120円 ( 1,232円 )	1日目
690円 ( 759円 )	1日目
690円 ( 759円 )	1日目
690円 ( 759円 )	1日目

詳細情報

基本情報

基本情報

旋削用P形バイトで使用するねじ。
【用途】
・押え金を締付けるのに使用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
