タンガロイ

刃先交換式工具用ねじ CSTA形

カタログ

通常単価(税別): 280円～804円

税込単価: 308円～884円

通常出荷日：1日目

旋削用バイト、フライス用カッタ等で使用するねじ。【特長】・インサート固定用、部品取付け用など多用途に使...

よく一緒に見られています

タンガロイ

通常出荷日：在庫品1日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目～

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

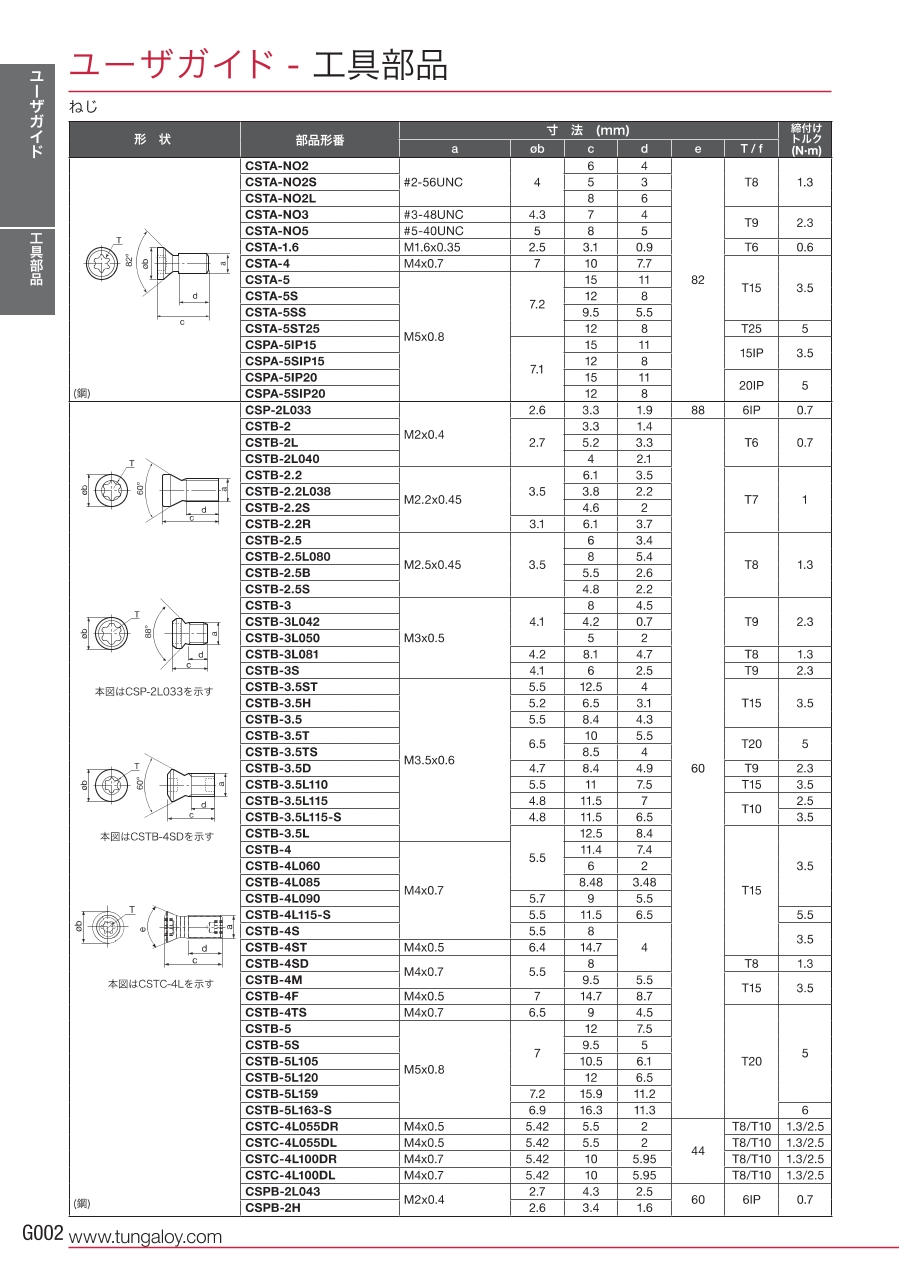

TAC工具部品ねじ CSTA

外形図

部品形番	寸法(mm)					締付けトルク (N·m)
部品形番	a	φb	c	d	T/f	締付けトルク (N·m)
CSTA-NO2	#2-56UNC	4	6	4	T8	1.3
CSTA-NO2S			5	3
CSTA-NO2L			8	6
CSTA-NO3	#3-48UNC	4.3	7	4	T9	2.3
CSTA-NO5	#5-40UNC	5	8	5	T9	2.3
CSTA-1.6	M1.6x0.35	2.5	3.1	0.9	T6	0.6
CSTA-4	M4x0.7	7	10	7.7	T15	3.5
CSTA-5	M5x0.8	7.2	15	11
CSTA-5S			12	8
CSTA-5SS			9.5	5.5
CSTA-5ST25			12	8	T25	5.0

使用工具

小型旋盤用バイト:J形、S形
外径用TACバイト:TurnTec（ターンテック）、ターニングA A形、MS形
内径用TACバイト:DoMiniBore（ドゥミニボア）、TurnTec（ターンテック）、ターニングA A形、ストリームジェットバー、ストリームジェットバーミニ、S形
突切り・溝入れ:CGW形、SGT形、SNG形
ねじ切り:ST形
ツーリングシステム:TACカートリッジ SP形/A形、TACボーリングバーバイト、トップボーラバイト、TAC E-Zセット
TACミル:DoRec（ドゥレック）、TecSlot（テックスロット）
TACドリル

型番リスト

表示件数

型番

トラスココード

寸法 a

(mm)

寸法 φb

(mm)

寸法 c

(mm)

寸法 d

(mm)

寸法 T

部品型番

締付トルク

(N･m)

最小発注数量

700-8279	M1.6×0.35	2.5	3.1	0.9	T6	CSTA-1.6	0.6	2個
351-1642	M4×0.7	7	10	7.7	T15	CSTA-4	3.5	5個
351-1651	M5×0.8	7.2	15	11	T15	CSTA-5	3.5	5個
351-1669	M5×0.8	7.2	12	8	T15	CSTA-5S	3.5	5個
703-9506	M5×0.8	7.2	9.5	5.5	T15	CSTA-5SS	3.5	5個
351-1677	#2-56UNC	4	6	4	T8	CSTA-NO2	1.3	10個
351-1685	#2-56UNC	4	8	6	T8	CSTA-NO2L	1.3	10個
703-8968	#2-56UNC	4	5	3	-	CSTA-NO2S	-	10個
351-1693	#3-48UNC	4.3	7	4	T9	CSTA-NO3	2.3	10個
351-1707	#5-40UNC	5	8	5	T9	CSTA-NO5	2.3	10個

通常単価(税別) (税込単価)	通常出荷日

804円 ( 884円 )	1日目
293円 ( 322円 )	1日目
283円 ( 311円 )	1日目
283円 ( 311円 )	1日目
280円 ( 308円 )	1日目
290円 ( 319円 )	1日目
293円 ( 322円 )	1日目
290円 ( 319円 )	1日目
293円 ( 322円 )	1日目
293円 ( 322円 )	1日目

詳細情報

基本情報

基本情報

旋削用バイト、フライス用カッタ等で使用するねじ。
【特長】
・インサート固定用、部品取付け用など多用途に使用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
