タンガロイ

超多刃仕様ねじ止め式直角肩加工用柄付きカッタ EPO05

超多刃仕様ねじ止め式直角肩加工用柄付きカッタ EPO05
通常単価(税別)
23,660円～59,690円
税込単価
26,026円～65,659円
通常出荷日：1日目

ねじ止め式 直角肩加工用柄付きカッタ リード角：90°。【特長】・4コーナ仕様インサートを採用。最大切...

詳細を確認
  • カッタ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

■多刃仕様で高生産性を実現

あらゆる被削材の肩削りにおいて、高い生産性を実現する多刃仕様の小径カッタ。



刃数の比較

超多刃仕様ねじ止め式直角肩加工用柄付きカッタ EPO05 刃数の比較

外形図

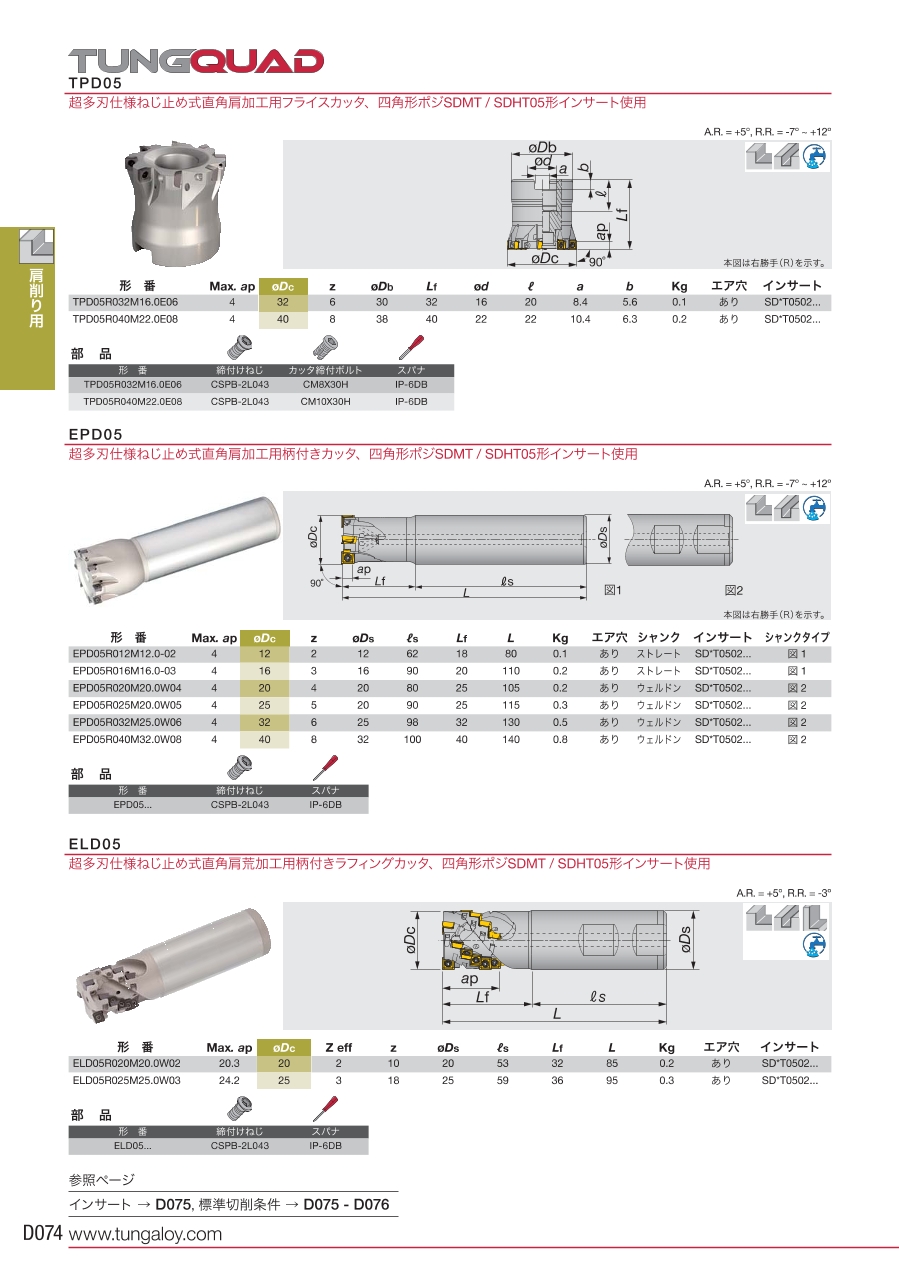

超多刃仕様ねじ止め式直角肩加工用柄付きカッタ、四角形ポジSDMT／SDHT05形インサート使用

超多刃仕様ねじ止め式直角肩加工用柄付きカッタ EPO05 外形図

A.R. = +5°, R.R. = -7°～ +12°
本図は右勝手（R）を示す。



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。


■ボア、シャンクタイプ

超多刃仕様ねじ止め式直角肩加工用柄付きカッタ EPO05 推奨切削条件表

* 切込みや切削幅が大きい場合は、Vc、fz を下限値に設定し、機械の動力、振動などを見極めてご使用ください。



■横送り加工および裏面取り加工時

超多刃仕様ねじ止め式直角肩加工用柄付きカッタ EPO05 推奨切削条件表2


■突っ込み加工時

超多刃仕様ねじ止め式直角肩加工用柄付きカッタ EPO05 推奨切削条件表3

* 面取り量がC1 を超える場合については、その面取り量に応じて上記条件表の70%以下を目安として条件を設定願います。

型番リスト

表示件数
  • 1
    • 型番
    EPD05R012M12.0-02
    EPD05R016M16.0-03
    EPD05R020M20.0W04
    EPD05R025M20.0W05
    EPD05R032M25.0W06
    EPD05R040M32.0W08

    刃径 D

    (φ)

    全長 (L)

    (mm)

    シャンク径 (d)

    (mm)

    刃数

    (枚)

    首下長（ℓ1）

    (mm)

    CAM・工具管理ソフト用データ

    寸法 ℓs

    (mm)

    トラスココード

    シャンク仕様

    		最小発注数量
    12
    80
    12
    2
    18
    zoller
    62
    701-3582
    ストレート
    1個
    16
    110
    16
    3
    20
    zoller
    90
    710-1775
    ストレート
    1個
    20
    105
    20
    4
    25
    zoller
    80
    701-3591
    ウェルドン
    1個
    25
    115
    20
    5
    25
    -
    90
    710-1783
    ウェルドン
    1個
    32
    130
    25
    6
    32
    zoller
    98
    710-1813
    ウェルドン
    1個
    40
    140
    32
    8
    40
    zoller
    100
    710-2411
    ウェルドン
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    23,660円
    ( 26,026円 )
    1日目
    31,100円
    ( 34,210円 )
    1日目
    38,330円
    ( 42,163円 )
    1日目
    45,210円
    ( 49,731円 )
    1日目
    53,190円
    ( 58,509円 )
    1日目
    59,690円
    ( 65,659円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式 直角肩加工用柄付きカッタ リード角：90°。
    【特長】
    ・4コーナ仕様インサートを採用。最大切り込み4mm。
    ・小型機械での荒加工に最適。
    【用途】
    ・小型部品の荒加工用。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
