タンガロイ

縦インサート型ねじ止め式直角肩加工用柄付きカッタ EPM11形

縦インサート型ねじ止め式直角肩加工用柄付きカッタ EPM11形
通常単価(税別)
54,597円～88,427円
税込単価
60,057円～97,270円
通常出荷日：在庫品1日目～3日目一部当日出荷可能

ねじ止め式 直角肩加工用柄付きカッタ リード角：90°。【特長】・4コーナ仕様の縦インサートを採用。・...

詳細を確認
  • カッタ本体には、チップは付属しておりません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
詳細を確認
未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

安定性の高い縦インサートによって荒肩削り加工、仕上げ加工にこれまでにない信頼性を発揮



■抜群の信頼性
高切込み高能率加工を実現

縦インサート型ねじ止め式直角肩加工用柄付きカッタ EPM11形 製品仕様01

・芯厚の大きい高剛性ボディ
・刃先強度の高い縦インサート



■4コーナー仕様インサート
・ 経済性に優れた両面仕様
・ インクリネーションと大きなすくい角で切削抵抗を低減

縦インサート型ねじ止め式直角肩加工用柄付きカッタ EPM11形 製品仕様02
縦インサート型ねじ止め式直角肩加工用柄付きカッタ EPM11形 製品仕様03

■切削性能

縦インサート型ねじ止め式直角肩加工用柄付きカッタ EPM11形 製品仕様04

刃先強度の比較

縦インサート型ねじ止め式直角肩加工用柄付きカッタ EPM11形 製品仕様05

 切りくず排出量の比較

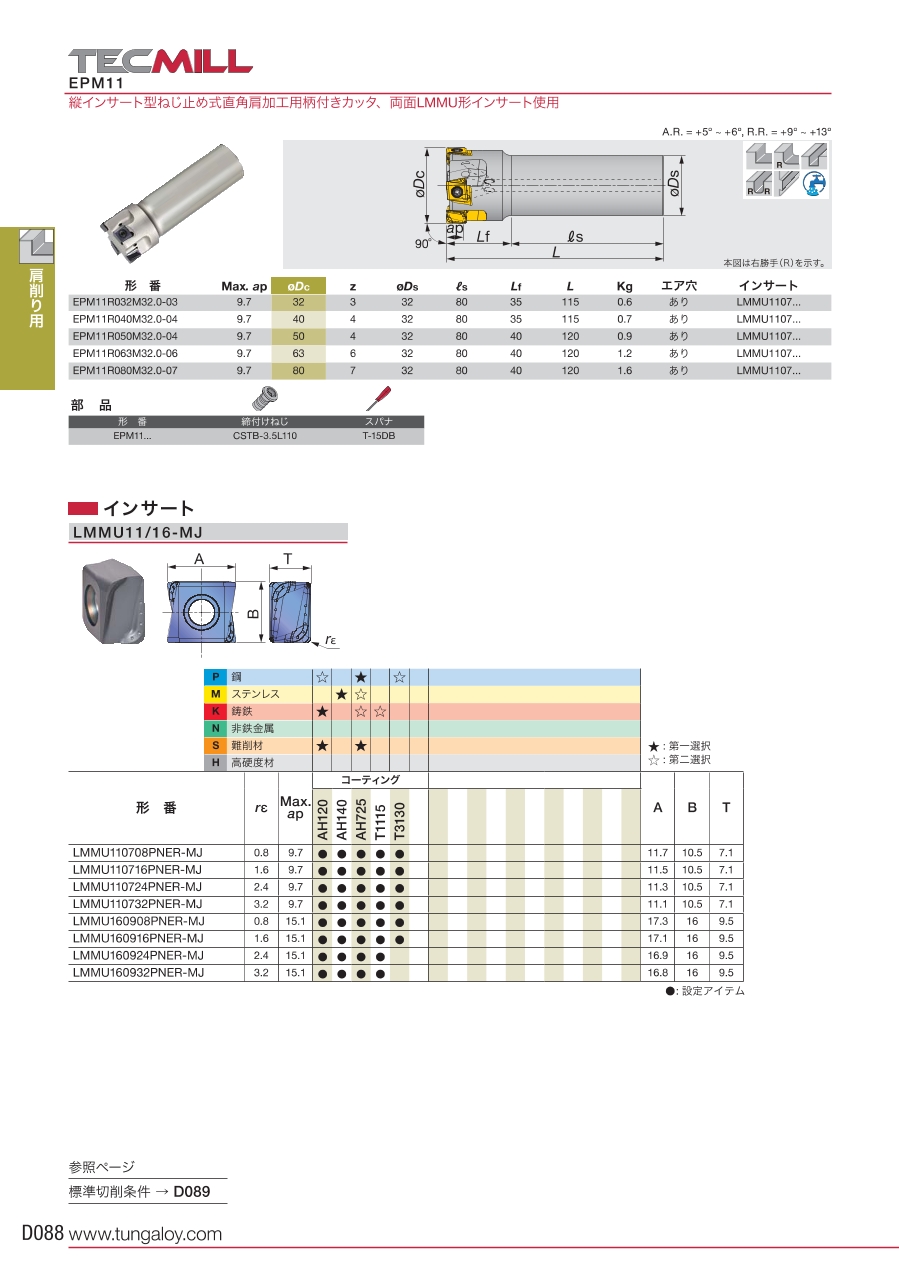

外形図

縦インサート型ねじ止め式直角肩加工用柄付きカッタ、両面LMMU形インサート使用

縦インサート型ねじ止め式直角肩加工用柄付きカッタ EPM11形 外形図01

本図は右勝手（R）を示す。

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

縦インサート型ねじ止め式直角肩加工用柄付きカッタ EPM11形 推奨切削条件表01

ボア、シャンクタイプ


縦インサート型ねじ止め式直角肩加工用柄付きカッタ EPM11形 推奨切削条件表02

ラフィングタイプ

型番リスト

表示件数
  • 1
    • 型番
    EPM11R032M32.0-03
    EPM11R040M32.0-04
    EPM11R050M32.0-04
    EPM11R063M32.0-06
    EPM11R080M32.0-07

    刃径 D

    (φ)

    全長 (L)

    (mm)

    刃数

    (枚)

    首下長（ℓ1）

    (mm)

    トラスココード

    CADデータ有無

    (2D/3D)

    		最小発注数量
    32
    115
    3
    35
    701-3787
    2D／3D
    1個
    40
    115
    4
    35
    701-3795
    2D
    1個
    50
    120
    4
    40
    701-3809
    -
    1個
    63
    120
    6
    40
    701-3817
    -
    1個
    80
    120
    7
    40
    701-3825
    2D／3D
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    54,597円
    ( 60,057円 )
    在庫品1日目当日出荷可能
    60,136円
    ( 66,150円 )
    3日目
    65,895円
    ( 72,485円 )
    在庫品1日目当日出荷可能
    76,829円
    ( 84,512円 )
    1日目
    88,427円
    ( 97,270円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式 直角肩加工用柄付きカッタ リード角：90°。
    【特長】
    ・4コーナ仕様の縦インサートを採用。
    ・高送りによる高能率加工を実現。
    ・最大切り込み9.7mm。Φ32～80（工具径：32～80mm）。
    【用途】
    ・直角肩加工用。高送りによる高能率加工に対応。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
