TACミル ROUNDSPLIT TRC16

製品特長・仕様

製品の基本仕様・特長

■耐びびり性が飛躍的UP
セレーション切れ刃により、切りくずを細分化。切削抵抗が軽減し、突き出しの長い加工でもびびりのない加工が可能。

被削材: S55C （200HB）
切削速度: Vc = 150 m/min
刃当り送り: fz = 0.5 mm/t
切込み: ap = 2 mm
切削幅: ae = 50 mm

切りくず形状の比較

性能・試験情報

■同一ボディに丸駒インサートも装着可能

• 逃げ面フラット部の独創的なデザインで強力な安定性を確保
• セレーション切れ刃付きインサートは4コーナ, 丸駒インサートは8コーナ使用可能

本工具のインサート座は、セレーション切れ刃が重ならないよう、位相をずらした設計となっていますので、コーナ交換する際は、同一インサート座内で行うようにしてください。
異なったインサート座でコーナ交換しますと正常に4コーナ又は8コーナ使用することができなくなります。

■切削性能

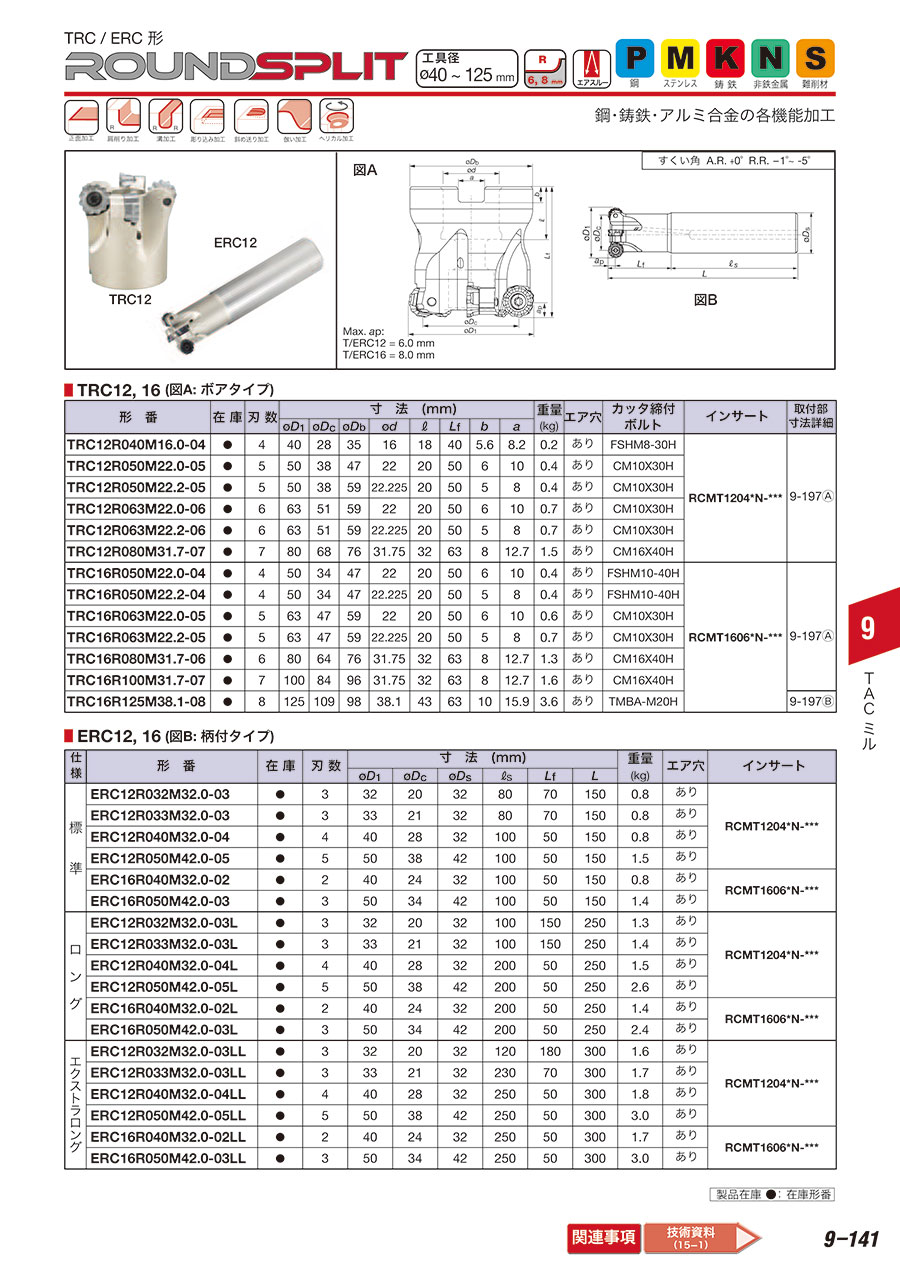

外形図

ボアタイプ

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

• 溝加工やポケット加工などの切りくずが滞留しやすい場合には、切りくず 噛み込みを防止するためにエアブローを用いて切りくずを除去してください。
• アルミニウム合金の加工などで切れ刃に激しい凝着が発生する場合には、水溶性切削油をご使用ください。
• 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。切り込みや切削幅が大きい場合は、Vc, fz を下限側に設定し、機械の動力、振動などを見極めてご使用ください。
