TACフラッシュミル突き加工用 TZP12
- 通常単価(税別)
- 39,858円～56,294円
- 税込単価
- 43,844円～61,923円
ねじ止め式でボアタイプの刃先交換式エンドミル。【特長】・Zフィード加工と横送り加工の2タイプの加工法が...
詳細を確認- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

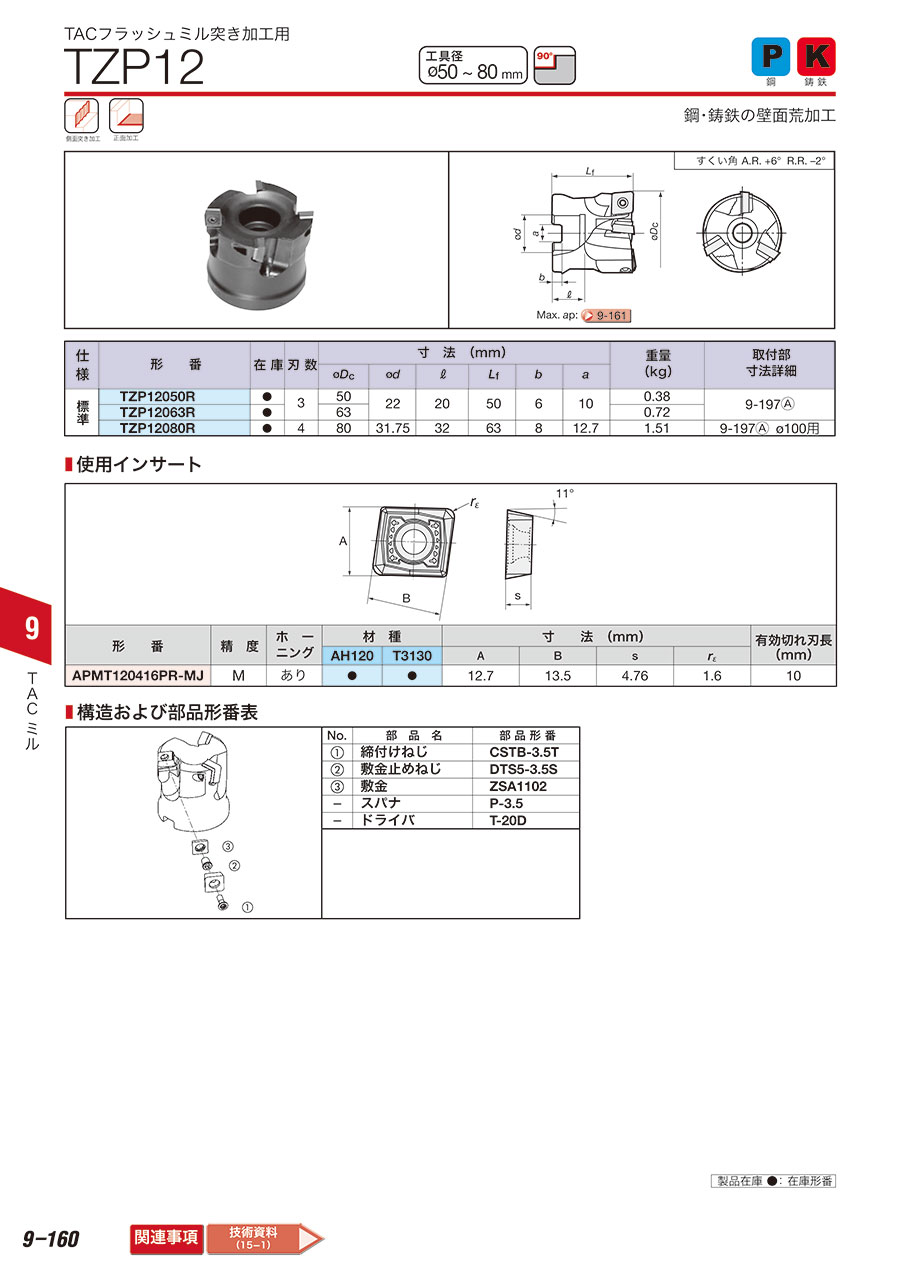

外形図
TACフラッシュミル突き加工用 TZP12の外形図と寸法について
TACフラッシュミル突き加工用 TZP12の寸法図
すくい角：A.R.+6度 R.R. -2度
先端部
| 仕様 | 形番 | 刃数 | 寸法（mm） | 重量（kg） | |||||
|---|---|---|---|---|---|---|---|---|---|
| φDc | φd | l | Lf | b | a | ||||
| 標準 | TZP12050R | 3 | 50 | 22 | 20 | 50 | 6 | 10 | 0.38 |
| TZP12063R | 63 | 0.72 | |||||||
| TZP12080R | 4 | 80 | 31.75 | 32 | 63 | 8 | 12.7 | 1.51 | |
TZP12の構造および部品形番表
1）締付けねじ、2）敷金止めねじ、3）敷金
| 型番 | 部品名 | 部品形番 |
|---|---|---|
| （1） | 締付けねじ | CSTB-3.5T |
| （2） | 敷金止めねじ | DTS5-3.5S |
| （3） | 敷金 | ZSA1102 |
| - | スパナ | P-3.5 |
| - | ドライバ | T-20D |
この商品の標準切削条件について
| 被削材 | インサート材種 | 切削速度 vc（m/min） | 刃当り送り fz（mm/t） |
|---|---|---|---|
| 炭素鋼・合金鋼 | AH120 | 100～200 | 0.1～0.3 |
| T3130 | 150～250 | 0.1～0.25 | |
| ダイス鋼（SKD） | AH120 | 100～200 | 0.1～0.3 |
| T3130 | 150～250 | 0.1～0.25 | |
| プリハードン鋼 45HRC以下 | AH120 | 60～120 | 0.1～0.2 |
| 鋳鉄FC、FCD | AH120 | 100～200 | 0.1～0.3 |
この商品の加工方法について
Zフィード加工
横送り加工
| 加工方法 | Zフィード加工 | 横送り加工 | |
|---|---|---|---|
| ピックフィードpf（mm） | 径方向切込みae（mm） | 切込み ap（mm） | |
| （1） | 工具径φD/2 | 有効切れ刃長以下 | ～0.5 |
| （2） | 有効切れ刃長の10mm以下 | 工具径φD/2 | |
- ※ Zフィード加工を行う場合は、加工用途に合わせ、加工方法（1）（2）どちらかを選び、pfやaeを設定してください。
加工方法（1）
加工方法（2）
詳細情報
基本情報
ねじ止め式でボアタイプの刃先交換式エンドミル。
【特長】
・Zフィード加工と横送り加工の2タイプの加工法がある。
・締付けねじ、敷金止めねじ、敷金の部品で構成されている。
・刃数が3枚刃、4枚刃で展開し用途にあわせて3タイプのバリエーションより選択可能。
【用途】
・鋼、鋳鉄の壁面突き加工、正面加工として利用可能。
