タンガロイ

曲面加工用ボールエンドミル EBD形

カタログ

通常単価(税別): 74,606円～99,013円

税込単価: 82,067円～108,914円

通常出荷日：1日目

ねじ止め式曲面加工用ボールエンドミル。【特長】・独自の3コーナ仕様インサートを採用。【用途】・金型の...

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

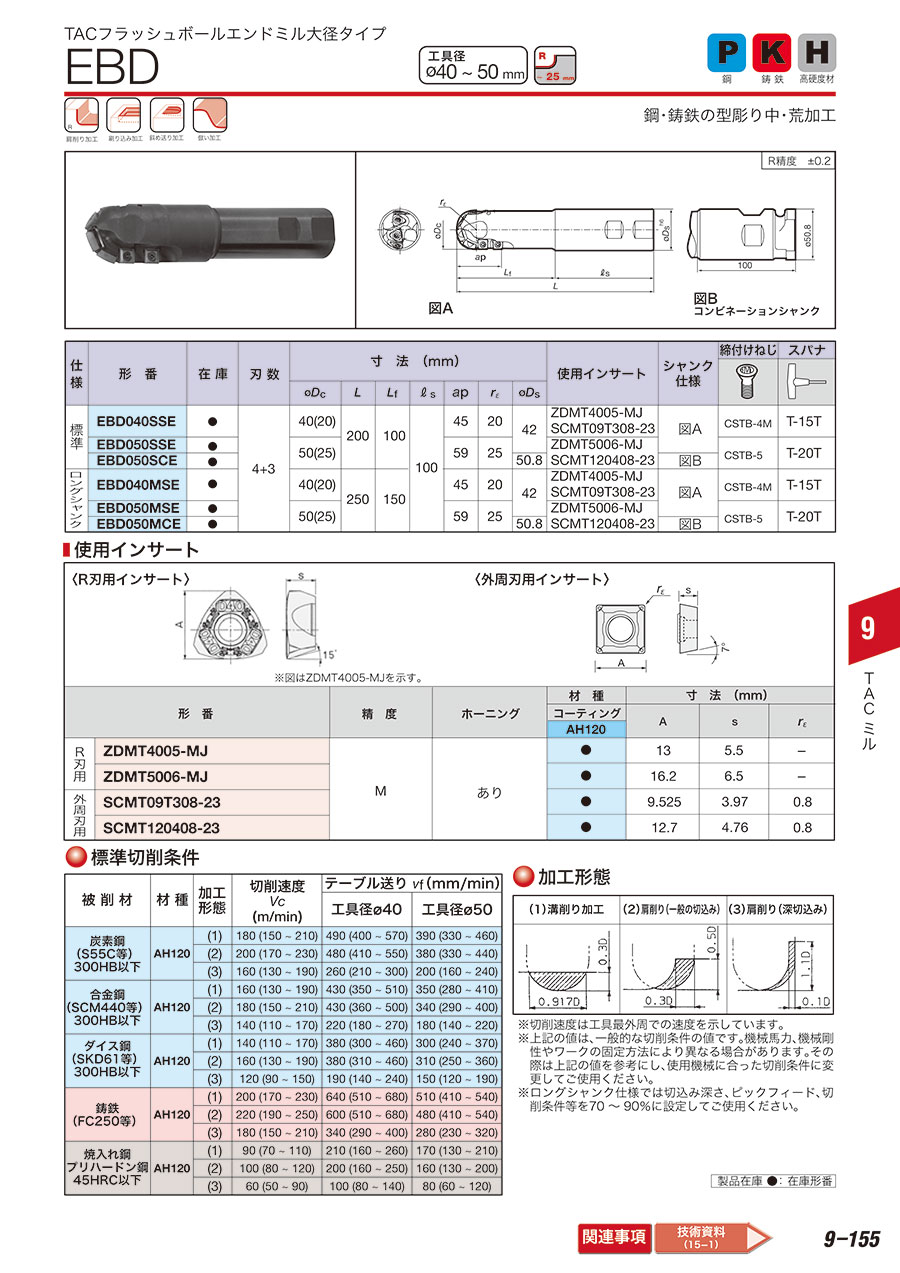

TACフラッシュボールエンドミル大径タイプ EBD

図A（単位:mm）

コンビネーションシャンク（単位:mm）

形番	Max. ap	Dc	z	Ds	ls	Lf	L	re	Fig
EBD040SSE	45.0	40.00	4	42.0	100.0	100.0	200.0	20.00	A
EBD040MSE	45.0	40.00	4	42.0	100.0	150.0	250.0	20.00	A
EBD050SSE	59.0	50.00	4	42.0	100.0	100.0	200.0	25.00	A
EBD050MSE	59.0	50.00	4	42.0	100.0	150.0	250.0	25.00	A
EBD050SCE	59.0	50.00	4	50.8	100.0	100.0	200.0	25.00	B
EBD050MCE	59.0	50.00	4	50.8	100.0	150.0	250.0	25.00	B

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

シャンク径 (d)

(mm)

最大切り込み深さ (Ad)

(mm)

首下長（ℓ1）

(mm)

適合インサート

締付けねじ

寸法 γε

(mm)

トラスココード

仕様

スパナ

最小発注数量

40	250	42	45	150	ZDMT4005-MJ SCMT09T308-23	CSTB-4M	20	825-3575	ロングシャンク	T-15T	1個
40	200	42	45	100	ZDMT4005-MJ SCMT09T308-23	CSTB-4M	20	825-3576	標準	T-15T	1個
50	250	50.8	59	150	ZDMT5006-MJ SCMT120408-23	CSTB-5	25	825-3577	ロングシャンク	T-20T	1個
50	250	42	59	150	ZDMT5006-MJ SCMT120408-23	CSTB-5	25	825-3578	ロングシャンク	T-20T	1個
50	200	50.8	59	100	ZDMT5006-MJ SCMT120408-23	CSTB-5	25	825-3579	標準	T-20T	1個
50	200	42	59	100	ZDMT5006-MJ SCMT120408-23	CSTB-5	25	825-3580	標準	T-20T	1個

通常単価(税別) (税込単価)	通常出荷日

78,307円 ( 86,138円 )	1日目
74,606円 ( 82,067円 )	1日目
99,013円 ( 108,914円 )	1日目
89,937円 ( 98,931円 )	1日目
95,227円 ( 104,750円 )	1日目
86,161円 ( 94,777円 )	1日目

詳細情報

基本情報

基本情報

ねじ止め式曲面加工用ボールエンドミル。
【特長】
・独自の3コーナ仕様インサートを採用。
【用途】
・金型の意匠面等、曲面の荒加工用。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

曲面加工用ボールエンドミル EBD形のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品曲面加工用ボールエンドミル EBD形	平面加工用カッタ EGD4400形	超軽量TACミル EFE12	超軽量TACミル EDPD09	TACミル EMD4403RI-S32	PFB　フェニックスシリーズ仕上げ用ボールエンドミルねじ込みタイプ
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	オーエスジー
通常価格	74,606円-	58,732円 -	39,858円	67,813円	73,572円	16,650円 -
通常出荷日	1日目	1日目	1日目	1日目	1日目	3日目
被削材	一般鋼 / 調質鋼 / 高硬度鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン
取付け方法	柄付きタイプ	柄付きタイプ	柄付きタイプ	柄付きタイプ	柄付きタイプ	ねじ込み式
刃数(枚)	4 / 7	4	3	3	4	2
適応チップ材種	超硬コート	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	超硬コート / 超硬コートなし / サーメット / ダイヤ(PCD)	ダイヤ(PCD)	超硬コート / サーメット / ダイヤ(PCD)	超硬コート
寸法 ℓs(mm)	100	80	60	60	80	-
