タンガロイ

ボールエンドミル EBB

ボールエンドミル EBB
通常単価(税別)
30,885円～57,248円
税込単価
33,974円～62,973円
通常出荷日：1日目

ねじ止め式で柄付きタイプの刃先交換式エンドミル。【特長】・工具径が20～50mm、R精度±0.05。・...

詳細を確認
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

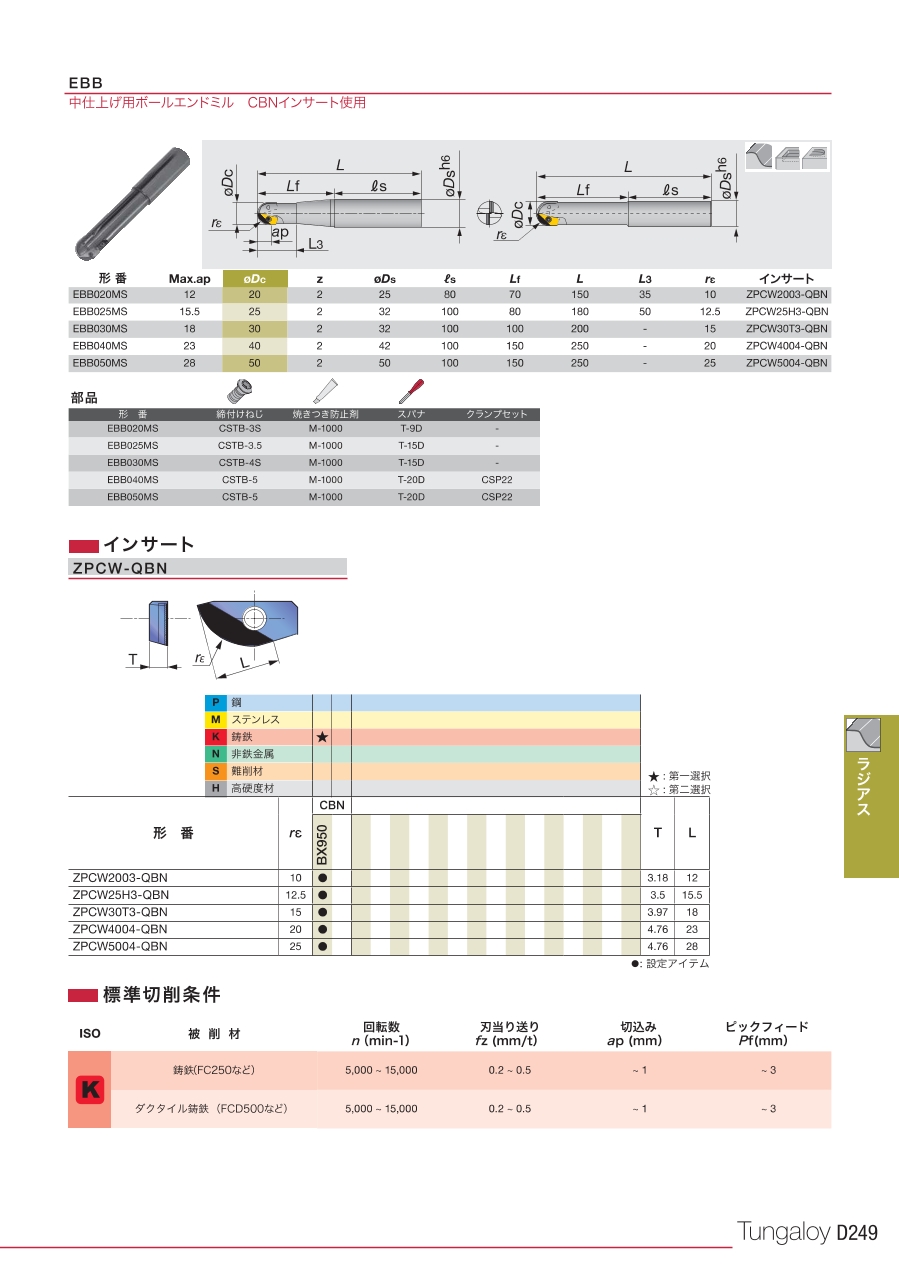

TACフラッシュ T-CBNボールエンドミル EBBの外形図と寸法について

TACフラッシュ T-CBNボールエンドミル EBB:関連画像

型番：EBB020MS、EBB025MSの寸法図
R精度 ±0.05

TACフラッシュ T-CBNボールエンドミル EBB:関連画像

型番：EBB030MS、EBB040MS、EBB050MS

TACフラッシュ T-CBNボールエンドミル EBB:関連画像

先端部

形番 使用インサート 刃数 寸法（mm）
φDc L Lf ls L3 φDs rε ap
EBB020MS ZPCW2003-QBN 2 20 150 70 80 35 25 10 12
EBB025MS ZPCW25H3-QBN 2 25 180 80 100 50 32 12.5 15.5
EBB030MS ZPCW30T3-QBN 2 30 200 100 100 - 32 15 18
EBB040MS ZPCW4004-QBN 2 40 250 150 100 - 42 20 23
EBB050MS ZPCW5004-QBN 2 50 250 150 100 - 50 25 28

柄付タイプ

EBBの標準切削条件について

被削材 回転数n（min-1） 刃当り送りfz（mm/t） 切込みap（mm） ピックフィードpf（mm）
鋳鉄（FC250等） 5,000～15,000 0.2～0.5 ～1 ～3
ダクタイル鋳鉄（FCD500等）

この商品に関する使用部品について

形番 締付けねじ ドライバ クランプセット
EBB020MS CSTB-3S T-9D -
EBB025MS CSTB-3.5 T-15D -
EBB030MS CSTB-4S T-15D -
EBB040MS CSTB-5 T-20D CSP22
EBB050MS CSTB-5 T-20D CSP22

型番リスト

表示件数
  • 1
    • 型番
    EBB020MS
    EBB025MS
    EBB030MS
    EBB040MS
    EBB050MS

    刃径 D

    (φ)

    全長 (L)

    (mm)

    シャンク径 (d)

    (mm)

    最大切り込み深さ (Ad)

    (mm)

    首下長（ℓ1）

    (mm)

    適合インサート

    締付けねじ

    寸法 ℓs

    (mm)

    寸法 γε

    (mm)

    寸法 L3

    (mm)

    トラスココード

    クランプセット

    ドライバ

    形状

    		最小発注数量
    20
    150
    25
    12
    70
    ZPCW2003-QBN
    CSTB-3S
    80
    10
    35
    825-3570
    -
    T-9D
    図A
    1個
    25
    180
    32
    15.5
    80
    ZPCW25H3-QBN
    CSTB-3.5
    100
    12.5
    50
    825-3571
    -
    T-15D
    図A
    1個
    30
    200
    32
    18
    100
    ZPCW30T3-QBN
    CSTB-4S
    100
    15
    -
    825-3572
    -
    T-15D
    図B
    1個
    40
    250
    42
    23
    150
    ZPCW4004-QBN
    CSTB-5
    100
    20
    -
    825-3573
    CSP22
    T-20D
    図B
    1個
    50
    250
    50
    28
    150
    ZPCW5004-QBN
    CSTB-5
    100
    25
    -
    825-3574
    CSP22
    T-20D
    図B
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    30,885円
    ( 33,974円 )
    1日目
    33,001円
    ( 36,301円 )
    1日目
    33,881円
    ( 37,269円 )
    1日目
    45,264円
    ( 49,790円 )
    1日目
    57,248円
    ( 62,973円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式で柄付きタイプの刃先交換式エンドミル。
    【特長】
    ・工具径が20～50mm、R精度±0.05。
    ・刃数が2枚刃からなり、5種類のバリエーションより用途にあわせて選択可能。
    ・回転数が5,000～15,000n（min-1）。
    【用途】
    ・鋳鉄の型彫り高速仕上げ加工用として最適。
    ・肩削り加工、刷り込み加工、斜め送り加工、倣い加工等に利用可能。

    ご注意

    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
