タンガロイ

TACエンドミル壁面高精度タイプ EPE4000

TACエンドミル壁面高精度タイプ EPE4000 EPE4025R
通常単価(税別)
26,503円
税込単価
29,153円
通常出荷日：1日目

ねじ止め式で柄付きタイプの刃先交換式エンドミル。【特長】・リード角が90°、工具径が20～63mm。・...

詳細を確認
  • カッタ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

高精度壁面加工用柄付きカッタ EPO11

タンガロイ

高精度壁面加工用柄付きカッタ EPO11
通常価格(税別)： 18,982円 (税込価格：20,880円)

通常出荷日：1 日目

型番:

EPE4025R
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

EPE4025Rの仕様・寸法情報

加工用途
側面
刃径 D(φ)
25
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
取付け方法
柄付きタイプ
全長 (L)(mm)
115
シャンク径 (d)(mm)
25
刃数(枚)
2
適応チップ材種
超硬コート / サーメット
最大切り込み深さ (Ad)(mm)
12
首下長（ℓ1）(mm)
35
適合インサート
AECW1403PES/FR AEMW1403PET/FR
締付けねじ
CSTB-3S
トラスココード
710-2861
CADデータ有無(2D/3D)
2D
ドライバ
T-9D
-
-

商品情報

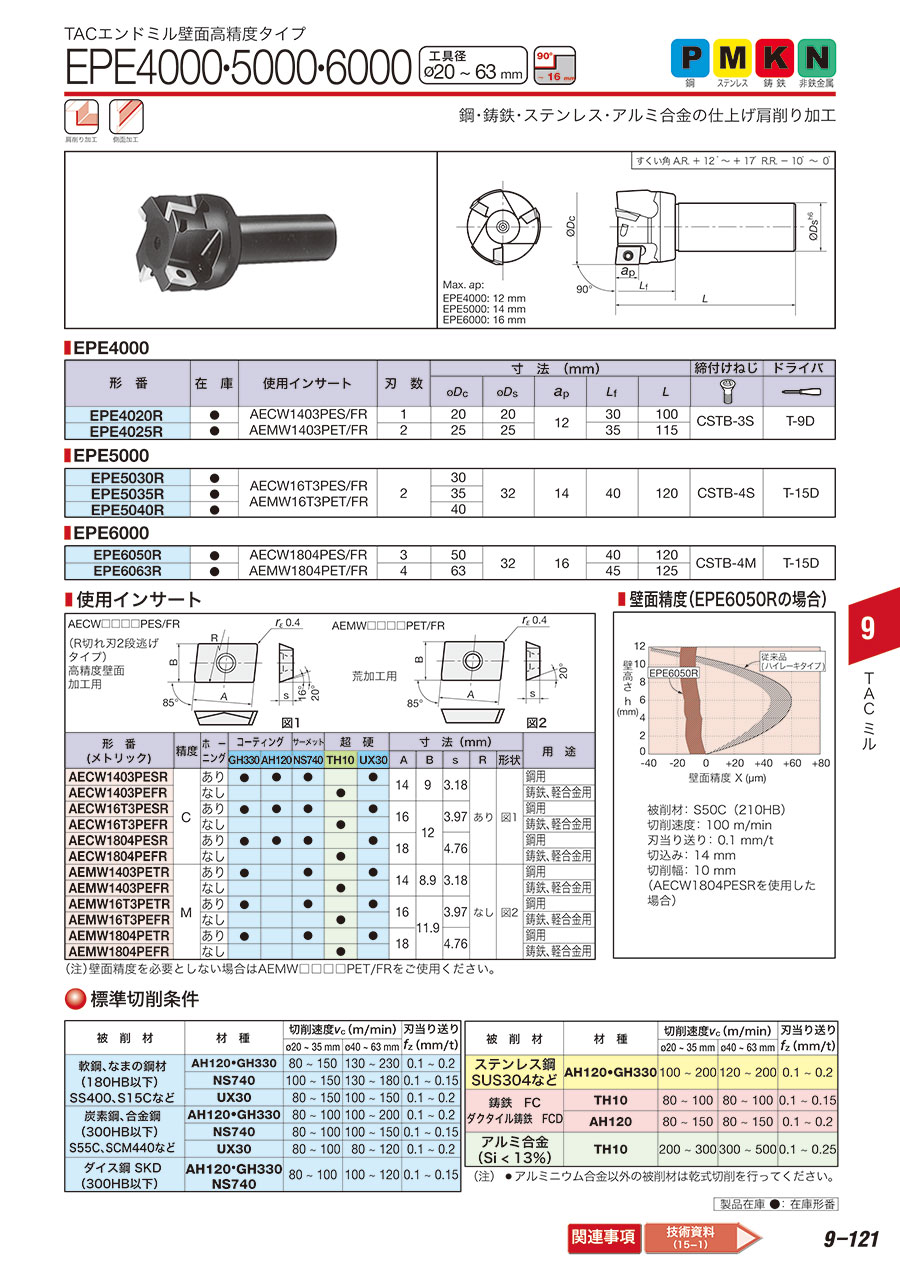

TACエンドミル壁面高精度タイプ EPE4000の外形図と寸法について

TACエンドミル壁面高精度タイプ EPE4000:関連画像

TACエンドミル壁面高精度タイプ EPE4000の寸法図
すくい角／A.R.+12度～+17度、R.R.-10度～0度
Max.ap／EPE4000：12mm

TACエンドミル壁面高精度タイプ EPE4000:関連画像

先端部

形番 使用インサート 刃数_x000D_ 寸法（mm） 締付けねじ ドライバ
φDc φDs ap Lf L
EPE4020R AECW1403PES／FR
AEMW1403PET／FR		 1 20 20 12 30 100 CSTB-3S T-9D
EPE4025R 2 25 25 35 115

柄付タイプ

EPE4000の標準切削条件について

被削材 材種 切削速度vc（m/min） 刃当り送り
fz（mm/t）
φ20～35 mm φ40～63 mm
軟鋼、なまの鋼材
（180HB以下）
SS400､S15Cなど		 AH120・GH330 80～150 130～230 0.1～0.2
NS740 100～150 130～180 0.1～0.15
UX30 80～150 100～150 0.1～0.2
炭素鋼、合金鋼
（300HB以下）
S55C､SCM440など		 AH120・GH330 80～100 100～200 0.1～0.2
NS740 80～100 100～150 0.1～0.15
UX30 80～100 80～120 0.1～0.2
ダイス鋼 SKD
（300HB以下）		 AH120・GH330・NS740 80～100 100～120 0.1～0.15
被削材 材種 切削速度vc（m/min） 刃当り送り
fz（mm/t）
φ20～35 mm φ40～63 mm
ステンレス鋼
SUS304など		 AH120・GH330 100～200 120～200 0.1～0.2
鋳鉄 FC
ダクタイル鋳鉄 FCD		 TH10 80～100 80～100 0.1～0.15
AH120 80～150 80～150 0.1～0.2
アルミ合金
（Si<13%）		 TH10 200～300 300～500 0.1～0.25
  • ※ アルミニウム合金以外の被削材は乾式切削を行ってください。

型番リスト

表示件数
  • 1
    • 型番
    EPE4025R

    刃径 D

    (φ)

    全長 (L)

    (mm)

    シャンク径 (d)

    (mm)

    刃数

    (枚)

    首下長（ℓ1）

    (mm)

    トラスココード

    		最小発注数量
    25
    115
    25
    2
    35
    710-2861
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    26,503円
    ( 29,153円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式で柄付きタイプの刃先交換式エンドミル。
    【特長】
    ・リード角が90°、工具径が20～63mm。
    ・刃数が1枚刃、2枚刃で2タイプのサイズより用途にあわせて選択可能。
    ・Max.apが12mmですくい角がA.R.12 ～17ﾟ、R.R.－10～ 0°。
    【用途】
    ・鋼、鋳鉄、ステンレス、アルミ合金の仕上げ肩削り加工用に最適。
    ・肩削り加工、側面加工等に利用可能。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
