絞り込み条件

まずは条件を 絞り込んでください

未確定：候補が22型番あります。
タンガロイ

S形 外径用TACバイト スクリューオン式 SRACR／L

S形 外径用TACバイト スクリューオン式 SRACR／L
通常単価(税別)
8,475円～12,218円
税込単価
9,323円～13,440円
通常出荷日：1日目

ねじ止め式外径、倣い加工用工具。【特長】・ポジタイプインサート使用。【用途】・外径・倣い切削用。

  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

T形 外径用TACバイト テーパロック式 TRACN

タンガロイ

T形 外径用TACバイト テーパロック式 TRACN
通常価格(税別)： 8,116円 (税込価格：8,928円)

通常出荷日：1 日目

よく一緒に見られています

S形 外径用TACバイト スクリューオン式 SRDCN

タンガロイ

S形 外径用TACバイト スクリューオン式 SRDCN
通常価格(税別)： 10,298円 (税込価格：11,328円)

通常出荷日：1 日目

未確定：候補が22型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外径加工用バイト SRACR／L形の仕様

S形 外径用TACバイト スクリューオン式 SRACR/L:関連画像

切れ刃形状記号A

S形 外径用TACバイト スクリューオン式 SRACR/L:関連画像

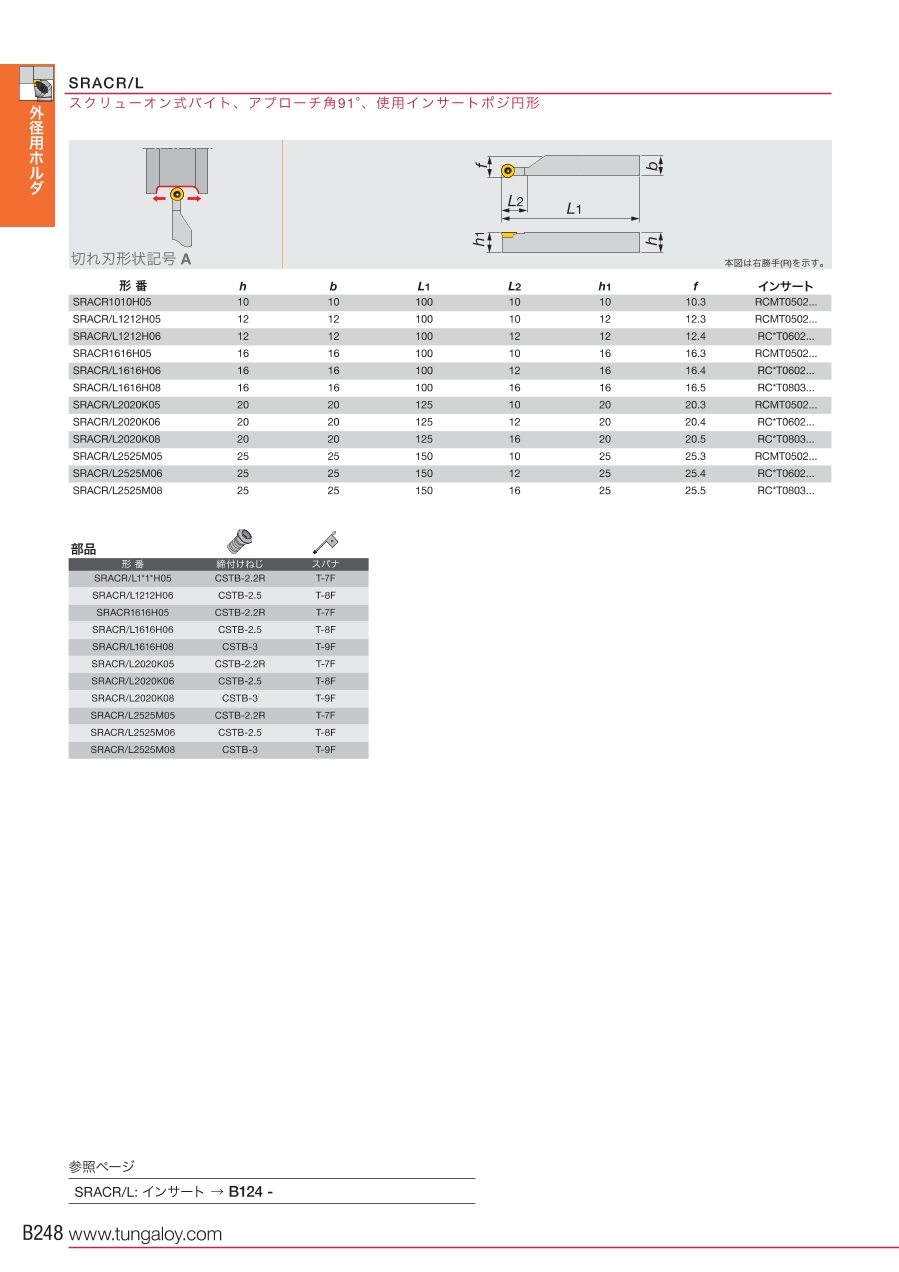

外形図（※本図は右勝手を示す）

形番 h b L1 L2 h1 f インサート
SRACR1010H05 10 10 100 10 10 10.3 RCMT0502...
SRACR／L1212H05 12 12 100 10 12 12.3 RCMT0502...
SRACR／L1212H06 12 12 100 12 12 12.4 RC*T0602...
SRACR1616H05 16 16 100 10 16 16.3 RCMT0502...
SRACR／L1616H06 16 16 100 12 16 16.4 RC*T0602...
SRACR／L1616H08 16 16 100 16 16 16.5 RC*T0803...
SRACR／L2020K05 20 20 125 10 20 20.3 RCMT0502...
SRACR／L2020K06 20 20 125 12 20 20.4 RC*T0602...
SRACR／L2020K08 20 20 125 16 20 20.5 RC*T0803...
SRACR／L2525M05 25 25 150 10 25 25.3 RCMT0502...
SRACR／L2525M06 25 25 150 12 25 25.4 RC*T0602...
SRACR／L2525M08 25 25 150 16 25 25.5 RC*T0803...

型番リスト

表示件数
  • 1
    • 型番
    SRACL1212H05
    SRACL1212H06
    SRACL1616H06
    SRACL1616H08
    SRACL2020K05
    SRACL2020K06
    SRACL2020K08
    SRACL2525M05
    SRACL2525M06
    SRACL2525M08
    SRACR1010H05
    SRACR1212H05
    SRACR1212H06
    SRACR1616H05
    SRACR1616H06
    SRACR1616H08
    SRACR2020K05
    SRACR2020K06
    SRACR2020K08
    SRACR2525M05
    SRACR2525M06
    SRACR2525M08

    適合チップ切れ刃長

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    適合チップ

    スパナ

    シャンク断面H/B

    		最小発注数量
    05
    左
    12
    12
    100
    710-8974
    RCMT0502□□
    T-7F
    12
    1個
    06
    左
    12
    12
    100
    710-8982
    RC□T0602□□
    T-8F
    12
    1個
    06
    左
    16
    16
    100
    710-8991
    RC□T0602□□
    T-8F
    16
    1個
    08
    左
    16
    16
    100
    710-9008
    RC□T0803□□
    T-9F
    16
    1個
    05
    左
    20
    20
    125
    711-0766
    RCMT0502□□
    T-7F
    20
    1個
    06
    左
    20
    20
    125
    711-0774
    RC□T0602□□
    T-8F
    20
    1個
    08
    左
    20
    20
    125
    711-0782
    RC□T0803□□
    T-9F
    20
    1個
    05
    左
    25
    25
    150
    711-2408
    RCMT0502□□
    T-7F
    25
    1個
    06
    左
    25
    25
    150
    711-2416
    RC□T0602□□
    T-8F
    25
    1個
    08
    左
    25
    25
    150
    711-2424
    RC□T0803□□
    T-9F
    25
    1個
    05
    右
    10
    10
    100
    710-9016
    RCMT0502□□
    T-7F
    10
    1個
    05
    右
    12
    12
    100
    710-9024
    RCMT0502□□
    T-7F
    12
    1個
    06
    右
    12
    12
    100
    710-9032
    RC□T0602□□
    T-8F
    12
    1個
    05
    右
    16
    16
    100
    710-9041
    RCMT0502□□
    T-7F
    16
    1個
    06
    右
    16
    16
    100
    710-9059
    RC□T0602□□
    T-8F
    16
    1個
    08
    右
    16
    16
    100
    710-9067
    RC□T0803□□
    T-9F
    16
    1個
    05
    右
    20
    20
    125
    711-0791
    RCMT0502□□
    T-7F
    20
    1個
    06
    右
    20
    20
    125
    711-0804
    RC□T0602□□
    T-8F
    20
    1個
    08
    右
    20
    20
    125
    711-0812
    RC□T0803□□
    T-9F
    20
    1個
    05
    右
    25
    25
    150
    711-2432
    RCMT0502□□
    T-7F
    25
    1個
    06
    右
    25
    25
    150
    711-2441
    RC□T0602□□
    T-8F
    25
    1個
    08
    右
    25
    25
    150
    711-2459
    RC□T0803□□
    T-9F
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,835円
    ( 9,719円 )
    1日目
    8,852円
    ( 9,737円 )
    1日目
    9,498円
    ( 10,448円 )
    1日目
    9,498円
    ( 10,448円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
    12,218円
    ( 13,440円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
    8,475円
    ( 9,323円 )
    1日目
    8,835円
    ( 9,719円 )
    1日目
    8,835円
    ( 9,719円 )
    1日目
    9,498円
    ( 10,448円 )
    1日目
    9,518円
    ( 10,470円 )
    1日目
    9,498円
    ( 10,448円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    10,317円
    ( 11,349円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式外径、倣い加工用工具。
    【特長】
    ・ポジタイプインサート使用。
    【用途】
    ・外径・倣い切削用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    S形 外径用TACバイト スクリューオン式 SRACR／Lのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    S形 外径用TACバイト スクリューオン式 SRACR／L
    S形 外径用TACバイト スクリューオン式 SRGCR/L
    S形 外径用TACバイト スクリューオン式 SVJCR／L
    S形 外径用TACバイト スクリューオン式 SDNCN
    S形 外径用TACバイト スクリューオン式 SVQCR／L
    S形 外径用TACバイト スクリューオン式 SDQCR／L
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格8,475円-8,835円 -11,834円 -10,317円 -12,927円 -10,298円 -
    通常出荷日1日目1日目在庫品1日目〜1日目〜在庫品1日目〜1日目
    加工用途外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い
    適合チップ形状R（円形）R（円形）V（35°ひし形）D（55°ひし形）V（35°ひし形）D（55°ひし形）
    適合チップ逃げ角ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ7°（C）
    切込み角A：90°（オフセットなし）G：90°（オフセットあり）J：93°（オフセットあり）N：63°（オフセットなし）ISO規格外ISO規格外
    クランプ方式スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)
