タンガロイ

S形外径用TACバイトスクリューオン式 SDNCN

カタログ |

通常単価(税別): 10,317円～12,218円

税込単価: 11,349円～13,440円

通常出荷日：1日目～5日目

スクリューオン式のバイト。【特長】・アプローチ角：62.5°。・使用インサート：ポジ55°、ひし形。【...

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

スクリューオンバイト SDNCNの仕様

SDNCNの寸法図

SDNCNの使用イメージ

形番	R／L	h	b	L1	L2	h1	f	re
SDNCN1616H11	N	16.0	16.0	100.0	21.0	16.00	8.00	0.80
SDNCN2020K11	N	20.0	20.0	125.0	21.0	20.00	10.00	0.80
SDNCN2525M11	N	25.0	25.0	150.0	21.0	25.00	12.50	0.80

単位：mm

型番リスト

表示件数

型番

SDNCN1616H11

SDNCN2020K11

SDNCN2525M11

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

トラスココード

CADデータ有無

(2D/3D)

シャンク断面H/B

最小発注数量

16	16	100	710-8931	2D	16	1個
20	20	125	711-1380	2D	20	1個
25	25	150	711-2246	2D／3D	25	1個

通常単価(税別) (税込単価)	通常出荷日

11,834円 ( 13,017円 )	1日目
10,317円 ( 11,349円 )	1日目
12,218円 ( 13,440円 )	5日目

詳細情報

基本情報

基本情報

スクリューオン式のバイト。
【特長】
・アプローチ角：62.5°。
・使用インサート：ポジ55°、ひし形。
【用途】
・外径、倣い切削用。

ご注意

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。

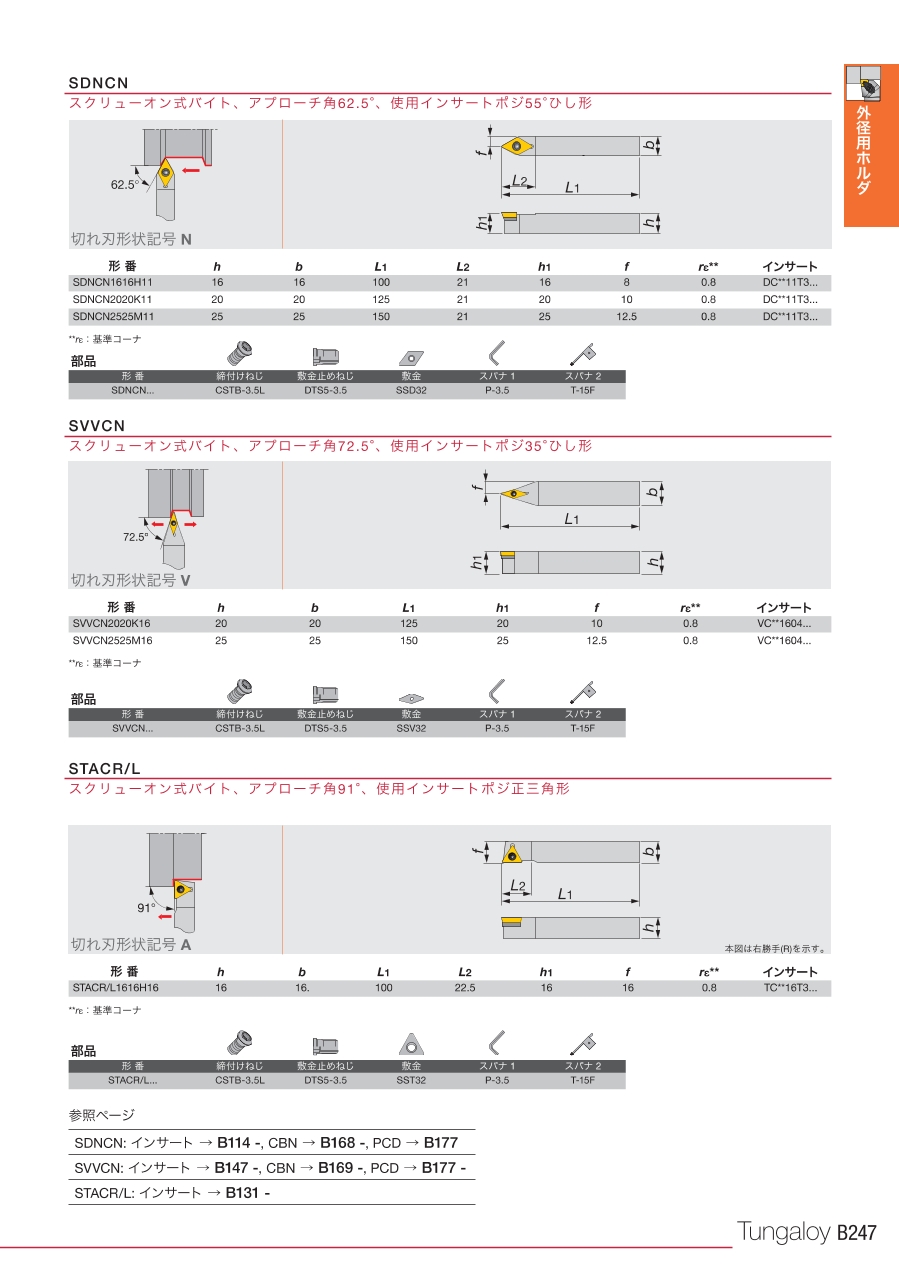

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
