タンガロイ

外径加工用バイト SDJCR／L形

外径加工用バイト SDJCR／L形
通常単価(税別)
10,298円～12,218円
税込単価
11,328円～13,440円
通常出荷日：1日目

ねじ止め式 外径加工用工具 アプローチ角：93° ポジタイプインサート使用。【特長】・切れ味の良いポジ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください

よく一緒に見られています

外径加工用バイト ETGNR／L形

タンガロイ

外径加工用バイト ETGNR／L形
通常価格(税別)： 6,214円 (税込価格：6,835円)

通常出荷日：在庫品1日目

よく一緒に見られています

外径加工用ホルダ PDJNR／L

タンガロイ

外径加工用ホルダ PDJNR／L
通常価格(税別)： 8,326円 (税込価格：9,159円)

通常出荷日：1 日目 ～

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

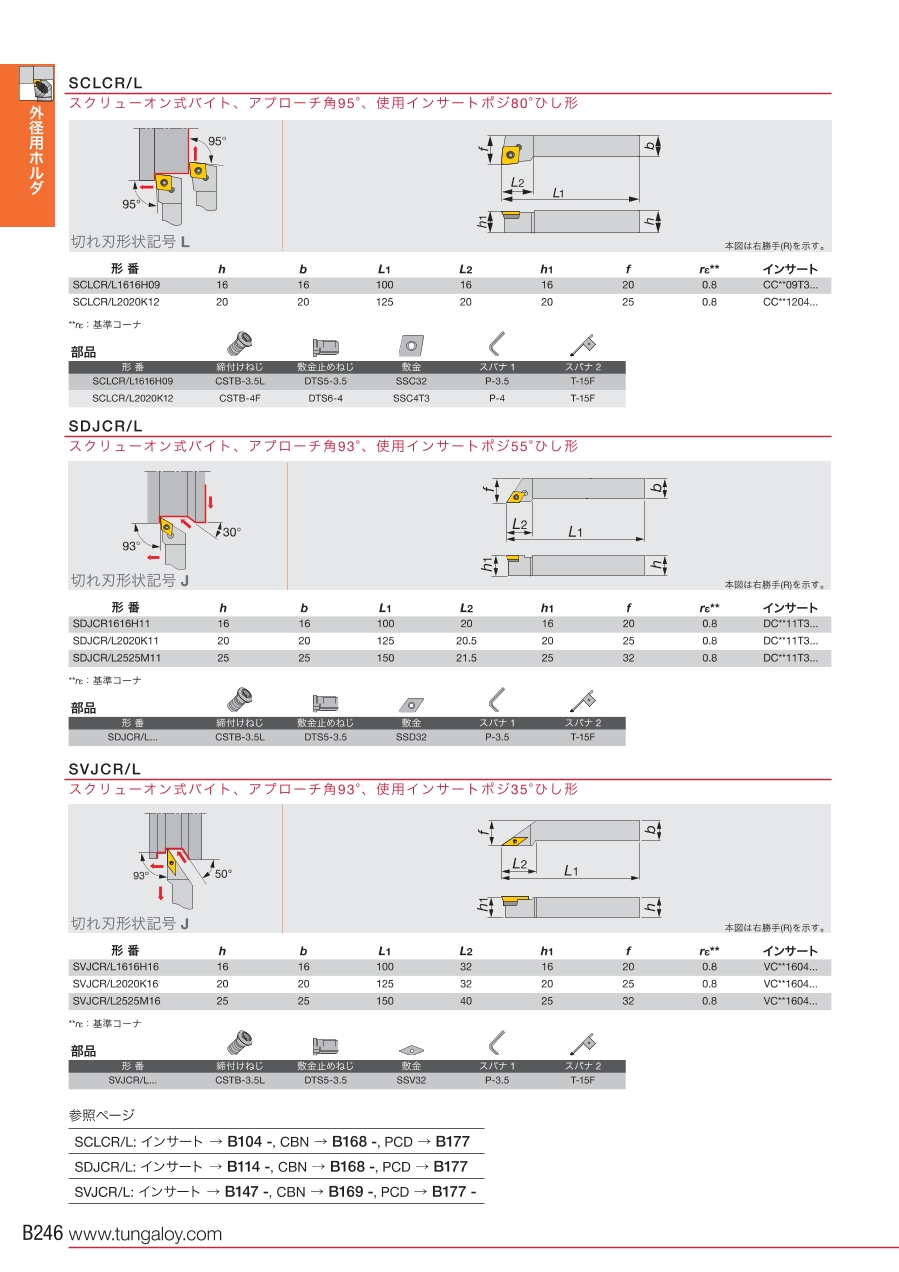

外形図

S形 外径用TACバイト スクリューオン式 SDJCR/L

外形図 （本図は右勝手（R）を示す。）

外形図 （本図は右勝手（R）を示す。）

イメージ

イメージ

形番R/LhbL1L2h1fre
  SDJCR1616H11 R16.016.0100.020.016.0020.000.80
  SDJCR2020K11 R20.020.0125.020.520.0025.000.80
  SDJCL2020K11 L20.020.0125.020.520.0025.000.80
  SDJCR2525M11 R25.025.0150.021.525.0032.000.80
  SDJCL2525M11 L25.025.0150.021.525.0032.000.80

型番リスト

表示件数
  • 1
    • 型番
    SDJCL2020K11
    SDJCL2525M11
    SDJCR1616H11
    SDJCR2020K11
    SDJCR2525M11

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    CADデータ有無

    (2D/3D)

    シャンク断面H/B

    		最小発注数量
    左
    20
    20
    125
    350-6461
    2D／3D
    20
    1個
    左
    25
    25
    150
    350-6479
    2D
    25
    1個
    右
    16
    16
    100
    710-8923
    2D
    16
    1個
    右
    20
    20
    125
    350-6487
    2D
    20
    1個
    右
    25
    25
    150
    350-6495
    2D
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,298円
    ( 11,328円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
    11,834円
    ( 13,017円 )
    1日目
    10,317円
    ( 11,349円 )
    1日目
    12,218円
    ( 13,440円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式 外径加工用工具 アプローチ角：93° ポジタイプインサート使用。
    【特長】
    ・切れ味の良いポジタイプインサートを使用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    外径加工用バイト SDJCR／L形のレビュー
    4平均満足度：4.01件のレビュー
    アルミパイプ　90-5Ｔ　傘センタ押して外形加工
    4
    満足度：4.02017/02/20
    性能はどのメーカーも大差ないので、他より少しコストが安いのがよい。 アルミ切削なので、強度の差は不明
    0人が参考にしています。
    1件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    外径加工用バイト SDJCR／L形
    外径加工用バイト 高圧クーラントノズル付スクリューオン式 C-SDJCR/L-CHP
    外径加工用バイト ETANR／L形
    外径加工用バイト ETXNR／L形
    外径加工用バイト Turning-A ACLNR/L形
    外径加工用バイト スクリューオン式バイト JSDJXR/L
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格10,298円-45,634円6,655円 -6,655円 -8,160円 -11,572円 -
    通常出荷日1日目1日目1日目1日目在庫品1日目〜1日目
    加工用途外径 / 倣い外径 / 倣い外径外径外径 / 端面外径 / 倣い
    適合チップ形状D（55°ひし形）D（55°ひし形）T（三角形）T（三角形）C（80°ひし形）D（55°ひし形）
    適合チップ逃げ角ポジ7°（C）ポジ7°（C）ネガ0°（N）ネガ0°（N）ネガ0°（N）ISO規格外
    適合チップ切れ刃長111116161207
    切込み角J：93°（オフセットあり）J：93°（オフセットあり）A：90°（オフセットなし）ISO規格外L：95°（オフセットあり）J：93°（オフセットあり）
