タンガロイ

外径加工用バイト SCLCR/L形

外径加工用バイト SCLCR/L形
通常単価(税別)
11,834円～12,953円
税込単価
13,017円～14,248円
通常出荷日：1日目

ねじ止め式 外径加工用工具 アプローチ角：95° ポジタイプインサート使用。【特長】・切れ味の良いポジ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

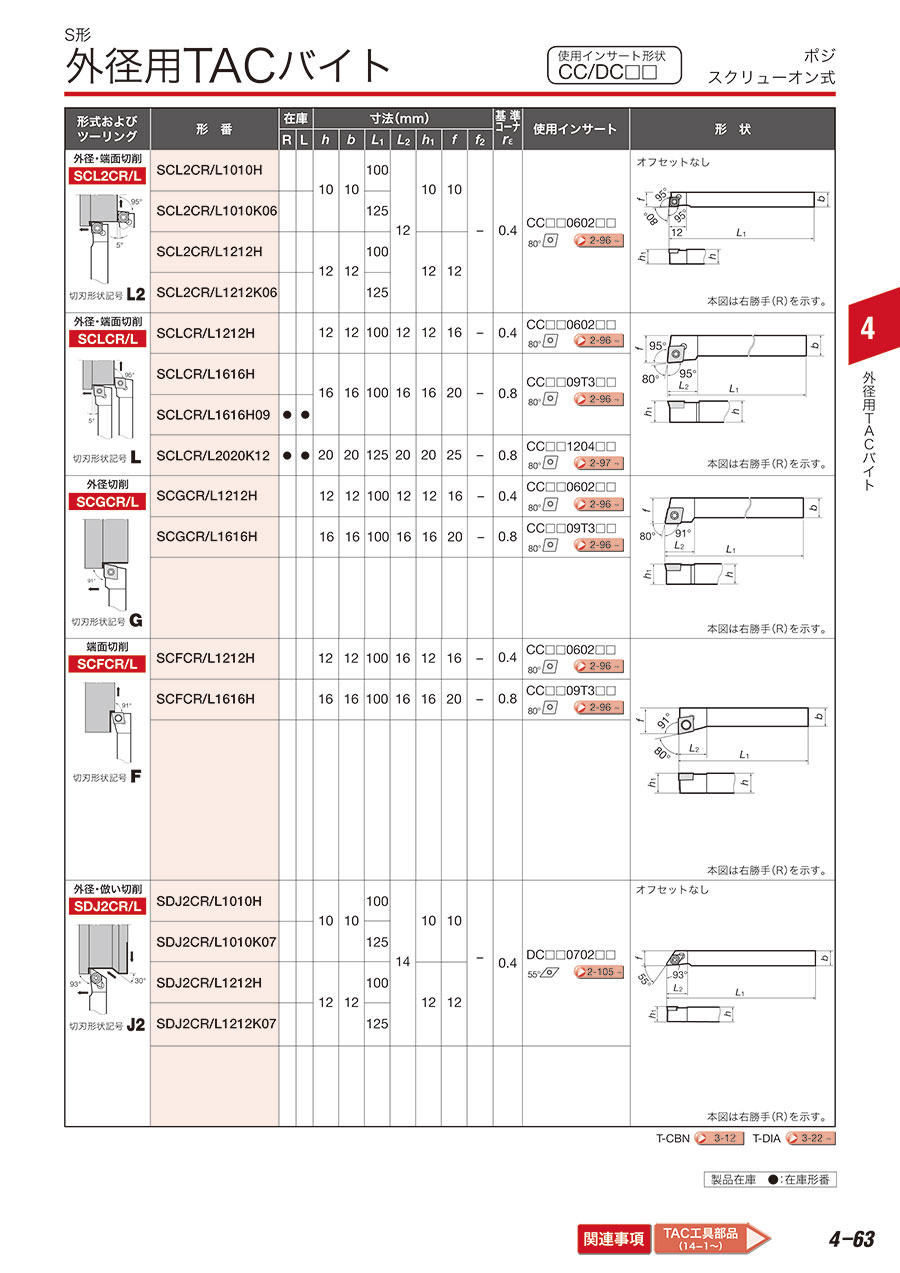

S形 外径用TACバイト スクリューオン式 SCLCR/L

図 （本図は右勝手（R）を示す。）

図 （本図は右勝手（R）を示す。）

イメージ

イメージ

形番R/LhbL1L2h1fre
  SCLCR1616H09 R16.016.0100.016.016.0020.000.80
  SCLCL1616H09 L16.016.0100.016.016.0020.000.80
  SCLCR2020K12 R20.020.0125.020.020.0025.000.80
  SCLCL2020K12 L20.020.0125.020.020.0025.000.80

型番リスト

表示件数
  • 1
    • 型番
    SCLCL1616H09
    SCLCL2020K12
    SCLCR1616H09
    SCLCR2020K12

    適合チップ切れ刃長

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    CADデータ有無

    (2D/3D)

    適合チップ

    シート止めねじ

    スパナ

    シャンク断面H/B

    シート

    		最小発注数量
    09
    左
    16
    16
    100
    710-8907
    2D
    CC□□09T3□□
    DTS5-3.5
    P-3.5、T-15F
    16
    SSC32
    1個
    12
    左
    20
    20
    125
    711-0553
    2D／3D
    CC□□1204□□
    DTS6-4
    P-4、T-15F
    20
    SSC4T3
    1個
    09
    右
    16
    16
    100
    710-8915
    2D
    CC□□09T3□□
    DTS5-3.5
    P-3.5、T-15F
    16
    SSC32
    1個
    12
    右
    20
    20
    125
    711-0561
    2D／3D
    CC□□1204□□
    DTS6-4
    P-4、T-15F
    20
    SSC4T3
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,834円
    ( 13,017円 )
    1日目
    12,927円
    ( 14,220円 )
    1日目
    11,834円
    ( 13,017円 )
    1日目
    12,953円
    ( 14,248円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式 外径加工用工具 アプローチ角：95° ポジタイプインサート使用。
    【特長】
    ・切れ味の良いポジタイプインサートを使用。
    【用途】
    ・外径加工用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    外径加工用バイト SCLCR/L形のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    外径加工用バイト SCLCR/L形
    外径加工用バイト SDJCR／L形
    外径加工用バイト PTGNR／L形
    外径加工用バイト ETXNR／L形
    外径加工用バイト ETGNR／L形
    外径加工用バイト ETANR／L形
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格11,834円-10,298円 -8,342円 -6,655円 -6,214円 -6,655円 -
    通常出荷日1日目1日目在庫品1日目〜1日目在庫品1日目〜1日目
    加工用途外径 / 端面外径 / 倣い外径外径外径外径
    適合チップ形状C（80°ひし形）D（55°ひし形）T（三角形）T（三角形）T（三角形）T（三角形）
    適合チップ逃げ角ポジ7°（C）ポジ7°（C）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）
    切込み角L：95°（オフセットあり）J：93°（オフセットあり）G：90°（オフセットあり）ISO規格外G：90°（オフセットあり）A：90°（オフセットなし）
    クランプ方式スクリューオン(S)スクリューオン(S)ピンロック(P)ISO規格外ISO規格外ISO規格外
